DT 300
(v0.1)
IS DT300 1410 (SE_GB_D_ES).doc 11
ES
El cambio de consignas y ajustes se llevarán a cabo sólo
por personal especializado, que tenga el conocimiento
adecuado de los productos. El manejo incorrecto puede causar
que el sistema deje de funcionar.
DT300 es un instrumento para ser usado con:
- Detectores tipo G-series.
- Detectores tipo MP-series en combinación con SPU/MPU.
- Centrales tipo MPU & SPU.
Los instrumentos DT300 pueden ser usados de la siguiente
manera:
-Determinar el entorno del detector real.
Unidades sólo con sensores SC.
- Verificar el valor de offset al cambiar la cabeza del sensor.
Unidades sólo con sensores SC.
- La señal del sensor de medida durante la “prueba de
impacto”, o cuando se utiliza gas de referencia.
- Comprobación de los umbrales de alarma.

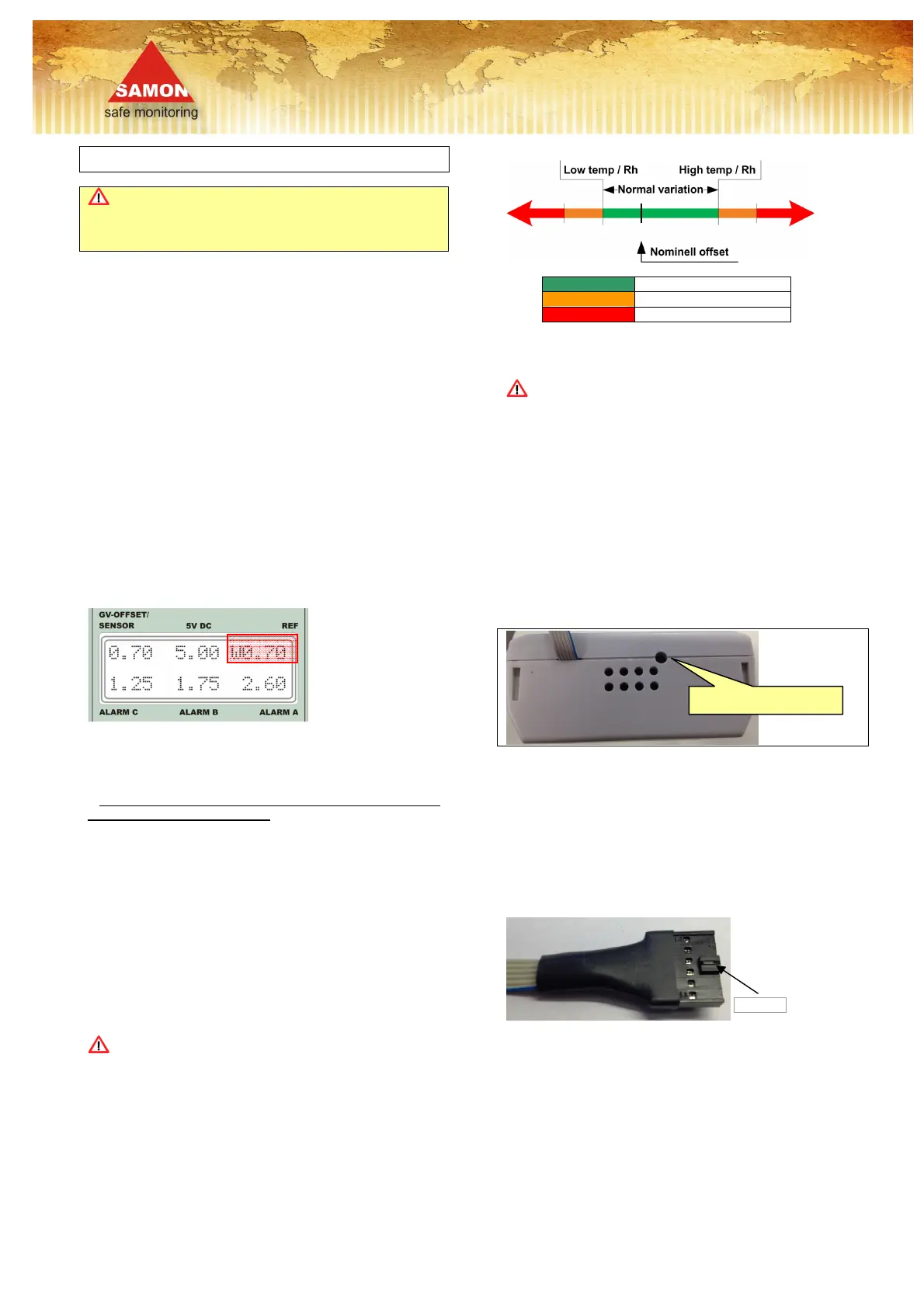

1. Arranque del DT300
El instrumento se activa mediante el botón on/off situado en su
parte izquierda. En el arranque, la letra “W” estará
parpadeando en el lado izquierdo del valor del “Sensor de
Referencia”. La letra “W” indica que el sensor está calentando.
Compruebe que el “Valor de Referencia” esté estabilizado
antes de usar el instrumento. Ningún ajuste se llevará a cabo
antes de que esta indicación cese.
2. Control del offset del Sensor de Referencia (SM-300).
Para controlar el estado del Sensor de Referencia, se debe de
activar el instrumento si es posible en un ambiente limpio, por
ejemplo en el exterior.
- El valor “cero” del sensor es definido como la señal
(VDC) cuando el aire es limpio.
Por eso, es normal que la señal varíe en varios ambientes, y
también debido a la temperatura y la humedad.
La salida es normalmente más alta durante el verano que en
invierno.
La variación aceptable es dada en la hoja técnica del sensor
específico. La configuración de fábrica del módulo del sensor
normalmente no requiere ningún ajuste. Aunque una pequeña
“desviación” puede ocurrir debido al ambiente y a la frecuencia
de uso.
- Si el valor mostrado en el display está dentro de la zona
verde, no se requieren ajustes.
- Si el valor mostrado en el display está dentro de la zona
naranja, el valor debe de ser ajustado.
- Si el valor mostrado en el display está dentro de la zona
roja, el sensor ha de ser sustituido.
Si el valor en el display aumenta, cuando por ejemplo
se introduce en una producción, esto indica que hay
presentes sustancias que hacen efecto en el sensor. Este
valor tiene que ser el valor de referencia para los
detectores dentro de ese perímetro.
Variación normal
Desviación ajustable
Sustituir sensor
3. Ajuste del offset del sensor de referencia (SM300)
Siempre empezar el proceso chequeando la fecha de
vencimiento del módulo SM. (Mirar la etiqueta del módulo)
Si la fecha de vencimiento ha pasado, el modulo SM debe
de ser reemplazado sin demora. Los sensores son elementos
perecederos afectados por el polvo, la suciedad y pueden ser
“envenenados” por varias sustancias como aerosoles, pintura,
vapores de solventes, pegamento y similares.
- Antes del ajuste, la unidad debe de ser activada en un
ambiente estable durante al menos una hora.
En el módulo SM hay un potenciómetro al cual se accede a
través del agujero en el extremo de la carcasa del instrumento.
(Ver imagen inferior)
Ajustar cuidadosamente usando un pequeño destornillador.
Cuando el valor de offset pasa de la zona naranja a la zona
verde, llamada (variación normal) del sensor, se habrá
completado la tarea. El instrumento ahora está preparado para
su uso.
4. Conectar el instrumento al conector de prueba del
detector.
La pequeña guía en el conector debe de estar apuntando a la
derecha, cuando los tres potenciómetros para el ajuste del
umbral de alarma de la unidad real están localizados por
debajo de la toma del conector de pruebas. (Ver imagen página
2)
- Cuando se esté probando un detector de las series MP
sin el conector de seis pines, se necesita un cable
adaptador para habilitar la conexión al DT300.
5. Comprobar el voltaje del sistema del detector
El voltaje del sistema del detector debe de ser 5 VDC ± 0,15V
(Ver imagen, página 1)
Si la desviación es mayor, comprobar la alimentación del
detector.
Guía
Ajuste del módulo SM
