48
1. MASTER VOL - Se utiliza para
controlar el nivel general del
sistema de altavoces.
2. MASTER TREBLE - Controla el tono
de alta frecuencia de todo el
sistema.
3. MASTER BASS - Controla el tono
de baja frecuencia de todo el
sistema.
4. CH1 VOLUME - Controla el nivel de
la entrada de micrófono/línea del
canal 1.
5. Interruptor LINE / MIC - Ajusta la
ganancia de la entrada CH1 para
un micrófono o dispositivo de
nivel de línea.
6. CH1 Input - Entrada XLR-1/4"
para conectar un micrófono o un
dispositivo con señal de nivel de
línea.
7. CH2 VOLUME - Controla el nivel de
la entrada de micrófono/línea del
canal 2.
8. Interruptor LINE / INST - Este
interruptor cambia la entrada de
la toma CH2 6,35 mm (1/4in)
para conectar dispositivos de
nivel de línea a instrumentos
eléctricos (por ejemplo, guitarras)
con pastillas.
9. CH2 Input - Conecte un dispositivo o instrumento de nivel de línea usando un cable de
audio de 6,35 mm (1/4 in)
10. CH3 VOLUME - Controla el nivel de las dos entradas inalámbricas USB XPD.
11. Entradas inalámbricas XPD (2) - Conecte los receptores USB inalámbricos digitales
Samson XPD a estas entradas. El receptor inalámbrico recibe su energía del XP208w,
por lo que no se necesita una fuente de alimentación adicional. El conector USB
suministra 5V 200mA a de alimentación para cargar un pequeño dispositivo USB
portátil como un reproductor MP3 o un smartphone.
12. REVERB - Esta perilla se utiliza para ajustar la cantidad total de reverberación añadida a
los canales de entrada del Canal 1 y del Canal 3 (inalámbrico).
13. LINE OUT - Conector de salida de 6,35 mm (1/4 in) de nivel de línea para conectar el
XP208w a la entrada de otro XP208w para crear un sistema de altavoces mono doble.
La señal Line Out se encuentra antes de los controles MASTER VOLUME y EQ.
14. BLUETOOTH® VOLUME - Controla el nivel de la entrada de Bluetooth.
15. Indicador de emparejamiento - Muestra el estado de Bluetooth del sistema Expedition
XP208w .
1
2
3
10
11
7
8
9
14 15
16
17
18
19
20
21
22
12
13
4
6
5

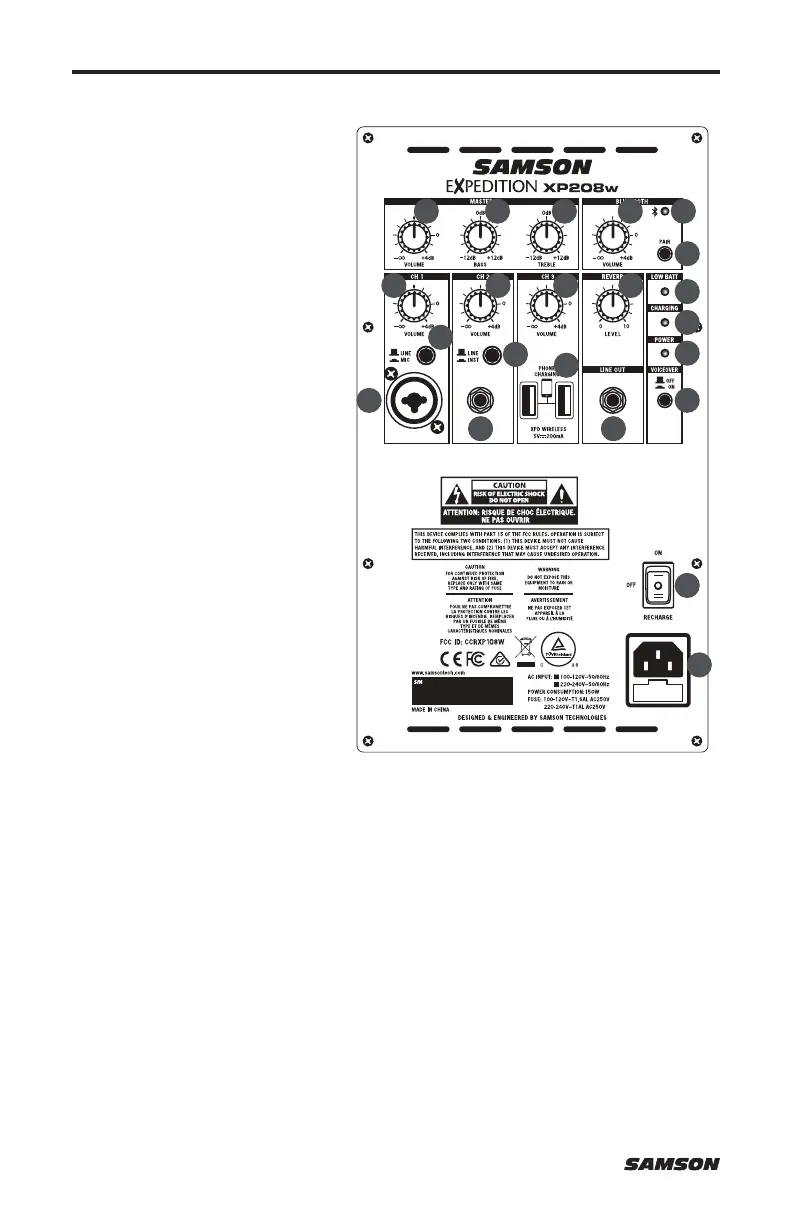

Controles y conexiones del XP208w
