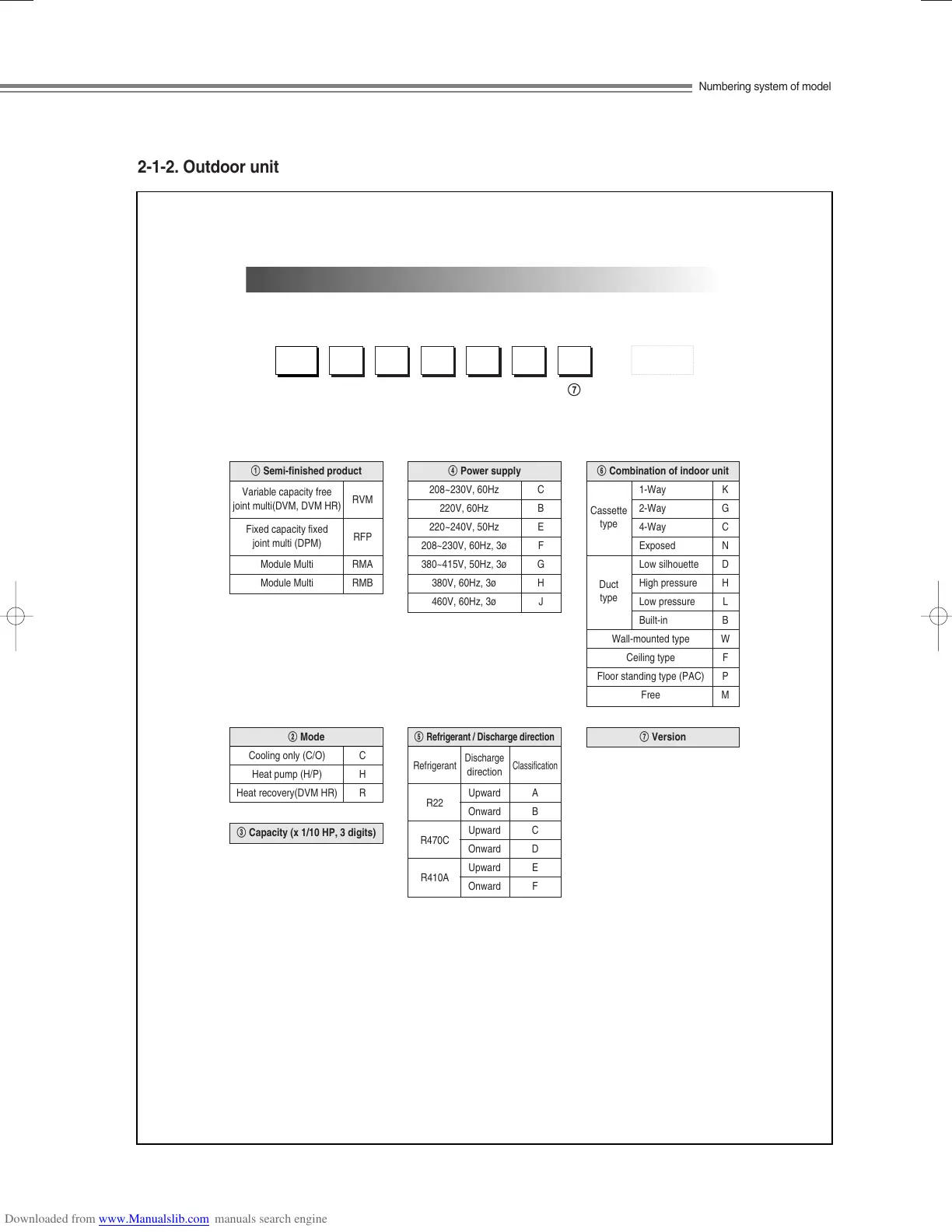

2-1-2. Outdoor unit
! Semi-finished product
Variable capacity free
RVM
joint multi(DVM, DVM HR)
Fixed capacity fixed
RFP
joint multi (DPM)
Module Multi RMA
Module Multi RMB
@ Mode
Cooling only (C/O) C
Heat pump (H/P) H
Heat recovery(DVM HR) R
# Capacity (x 1/10 HP, 3 digits)
& Version
^ Combination of indoor unit
1-Way K
2-Way G
4-Way C
Exposed N
Low silhouette D
High pressure H
Low pressure L
Built-in B
Wall-mounted type W
Ceiling type F
Floor standing type (PAC) P
Free M
$ Power supply
208~230V, 60Hz C
220V, 60Hz B
220~240V, 50Hz E
208~230V, 60Hz, 3ø F
380~415V, 50Hz, 3ø G
380V, 60Hz, 3ø H
460V, 60Hz, 3ø J
Cassette
type
Duct
type
%
Refrigerant / Discharge direction
Refrigerant
Discharge
Classification
direction
R22
Upward A
Onward B
R470C
Upward C
Onward D
R410A
Upward E
Onward F
Numbering system of model
