puesta a punto _11
01 PUESTA A PUNTO

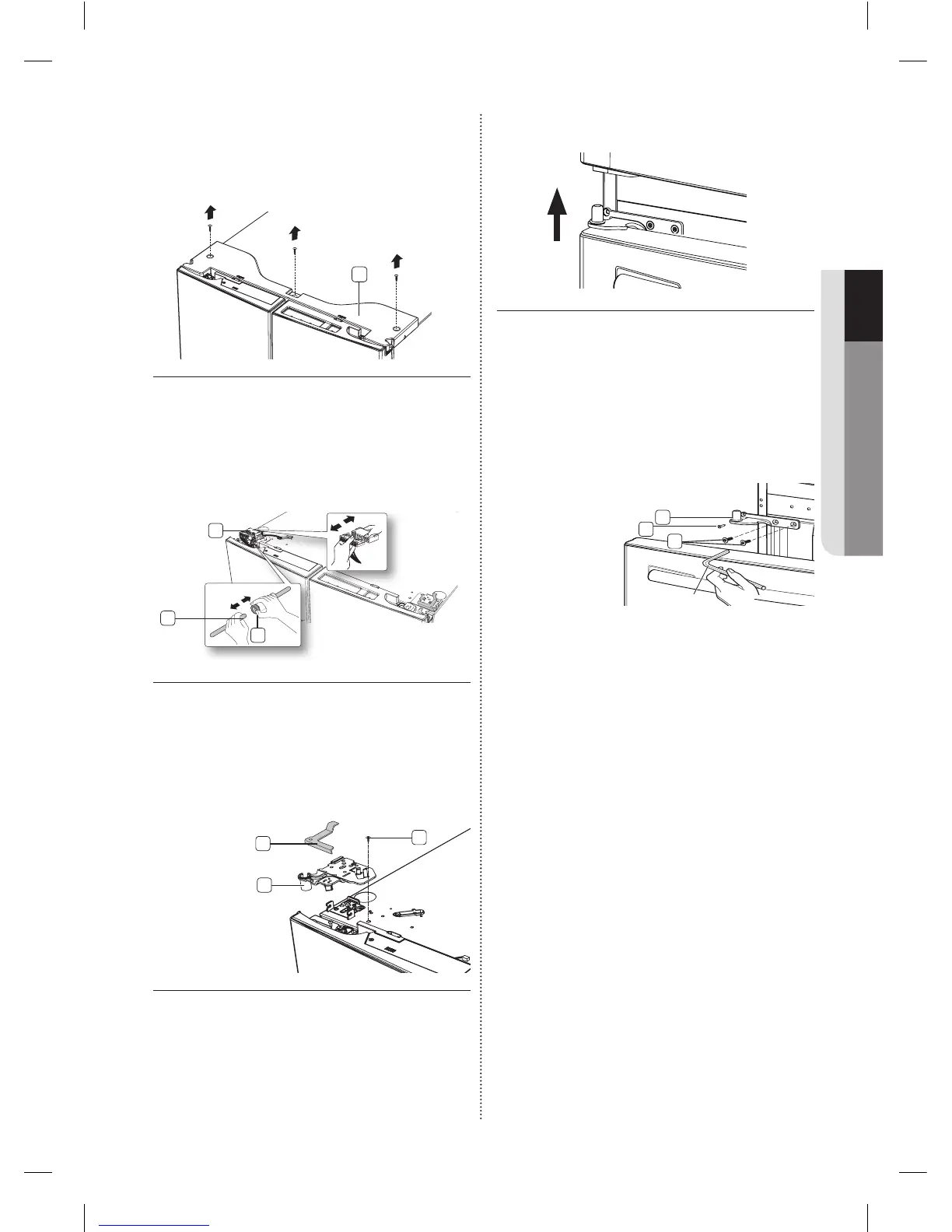

Con la puerta abierta
1. Retire los 3 tornillos sosteniendo hacia abajo
la PLACA SUPERIOR (1) y separe los cables
conectados.
1
2. Desconecte los dos conectores (2) de la
puerta izquierda. Para retirar el acoplador
del agua de la bisagra, gire y tire de él
desde la bisagra. Retire la tubería de agua
(3) presionando la pieza marcada (4) del
acoplador de la tubería de agua.
2
3
4
3. Tire y retire la palanca de la bisagra (5). Retire
el tornillo de conexión a tierra (6) conectado a
las bisagras superiores de la puerta izquierda
con un destornillador Philips (+). Retire las
bisagras superiores de las puertas izquierda y
derecha (7).
5
6
7
4. Levante la puerta para retirarla.
5. Retire el tornillo (8) conectado a las bisagras
inferiores de las puertas izquierda y derecha
con un destornillador Philips (+). Retire los 2
tornillos de cabezal hexagonal (9) conectados
a las bisagras inferiores de las puertas
izquierda y derecha con una llave Allen (3/16”).
Retire las bisagras inferiores de las puertas
izquierda y derecha (10).
Llave Allen
10
8
9
