Français 31
Installation

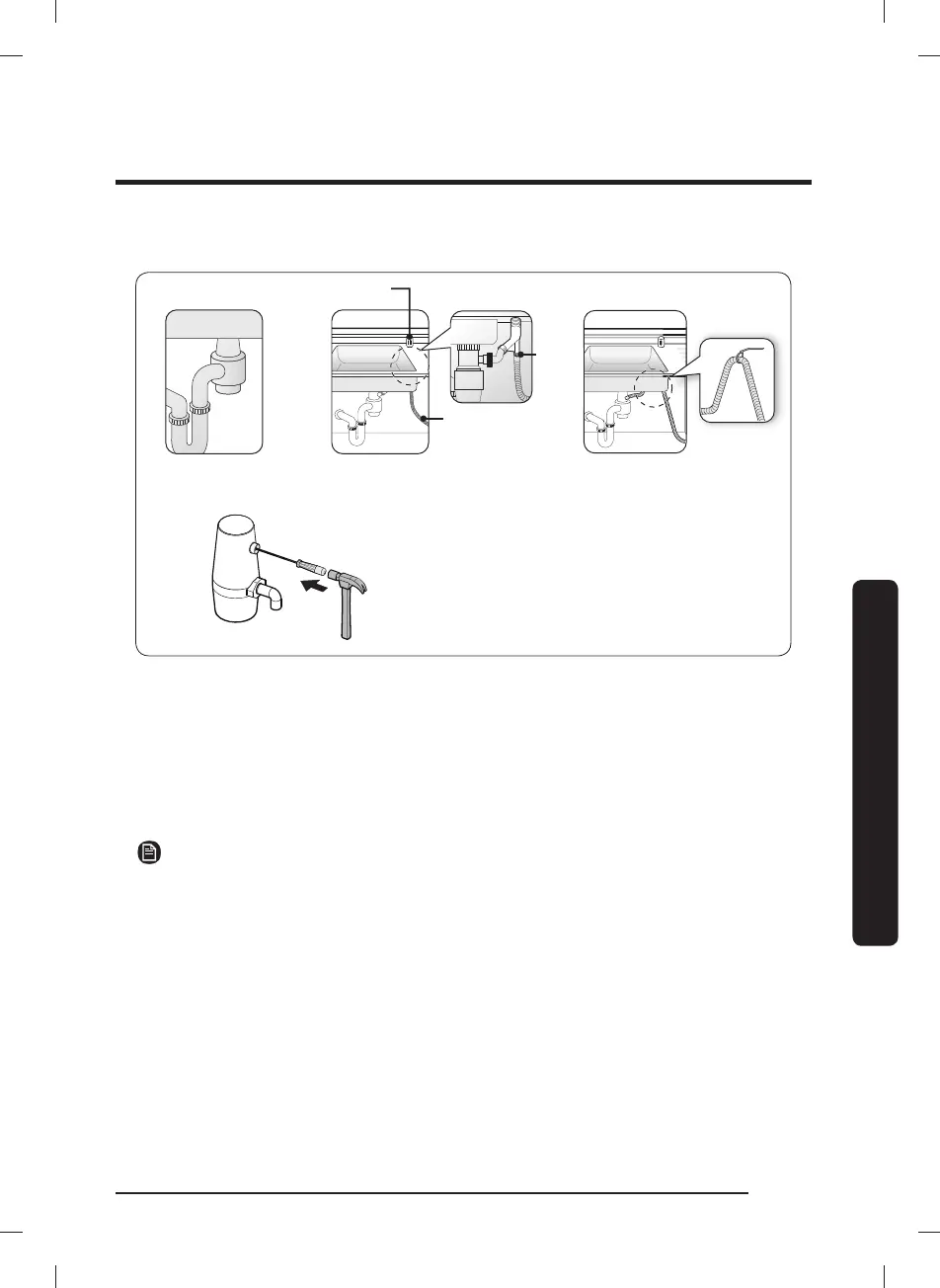

Deuxième cas. Avec broyeur
Bouchon d'éjection dans le raccord du broyeur de
déchets avant de raccorder le tuyau d'évacuation.
Coupure antirefoulement
Collier de serrage
Avec broyeur Broyeur avec coupure
antirefoulement
Sans coupure antirefoulement
(Reportez-vous à la Figure 10.)
Tuyau
d'évacuation
3. Vériez la taille du raccord du tuyau d'évacuation de l'évier. Au besoin, coupez le tuyau d'évacuation
pour que son extrémité s'adapte au raccord de l'évier (
5
/8 po ou 1 po, comme l'indique la Figure 9 ci-
dessous). Si l'extrémité du tuyau d'évacuation n'est pas adaptée au raccord du tuyau d'évacuation de
l'évier, utilisez un adaptateur en vente dans n'importe quel magasin de plomberie/matériel.
4. Faites glisser un collier de serrage sur l'extrémité du tuyau d'évacuation. Fixez le tuyau d'évacuation
au raccord de l'évier, faites glisser le collier de serrage jusqu'à l'extrémité du tuyau et serrez le
collier.
REMARQUE
L'utilisation d'un collier de serrage est obligatoire. Ne pas en utiliser risque d'entraîner des fuites
d'eau.
5. Pour éviter un reux, raccordez le tuyau d'évacuation sur la paroi latérale ou arrière du meuble
de cuisine à l'aide de serre-câbles ou autres dispositifs de xation. Assurez-vous que le tuyau
d'évacuation se situe à une hauteur d'au moins 10 pouces du raccord de l'évier. (Voir Figure 10.)
6. Lorsque vous percez un trou dans le tuyau d'évacuation sur la paroi du meuble, veillez à ce que les
bords tranchants du trou n'endommagent pas le tuyau d'évacuation. Sur les parois en bois, utilisez
du papier abrasif pour poncer et rendre les bords plus lisses.
Sur les parois métalliques, utilisez du ruban isolant ou du ruban pour conduits pour couvrir les
bords tranchants autour du trou.
