ÉTAPE 12 Câblage
1. Avant de raccorder le câble d'alimentation au lave-vaisselle, assurez-vous d'avoir coupé le
disjoncteur.
2. Dans la boîte de jonction située en bas à droite et à l'avant du lave-vaisselle, localisez les trois ls
d'alimentation du lave-vaisselle, y compris le câble de mise à la terre.
3. Faites passer le câble d'alimentation dans le réducteur de tension, puis dans la boîte de jonction
(Figure 11).
4. Raccordez le l noir du lave-vaisselle au l noir du câble d'alimentation en les insérant tous les
deux dans un serre-ls, puis en tournant le connecteur comme indiqué sur la Figure 12.
Raccordez le l blanc au l blanc et le l vert au l vert de la même manière.
5. Vériez à nouveau chaque câble an de vous assurer qu'il est correctement et fermement branché.
Chaque câble coloré doit être branché au câble correspondant de la même couleur.
Le blanc doit être branché avec le blanc, le noir avec le noir et le vert avec le vert.
6. Reconnectez le cache de la boîte de jonction sur le lave-vaisselle.

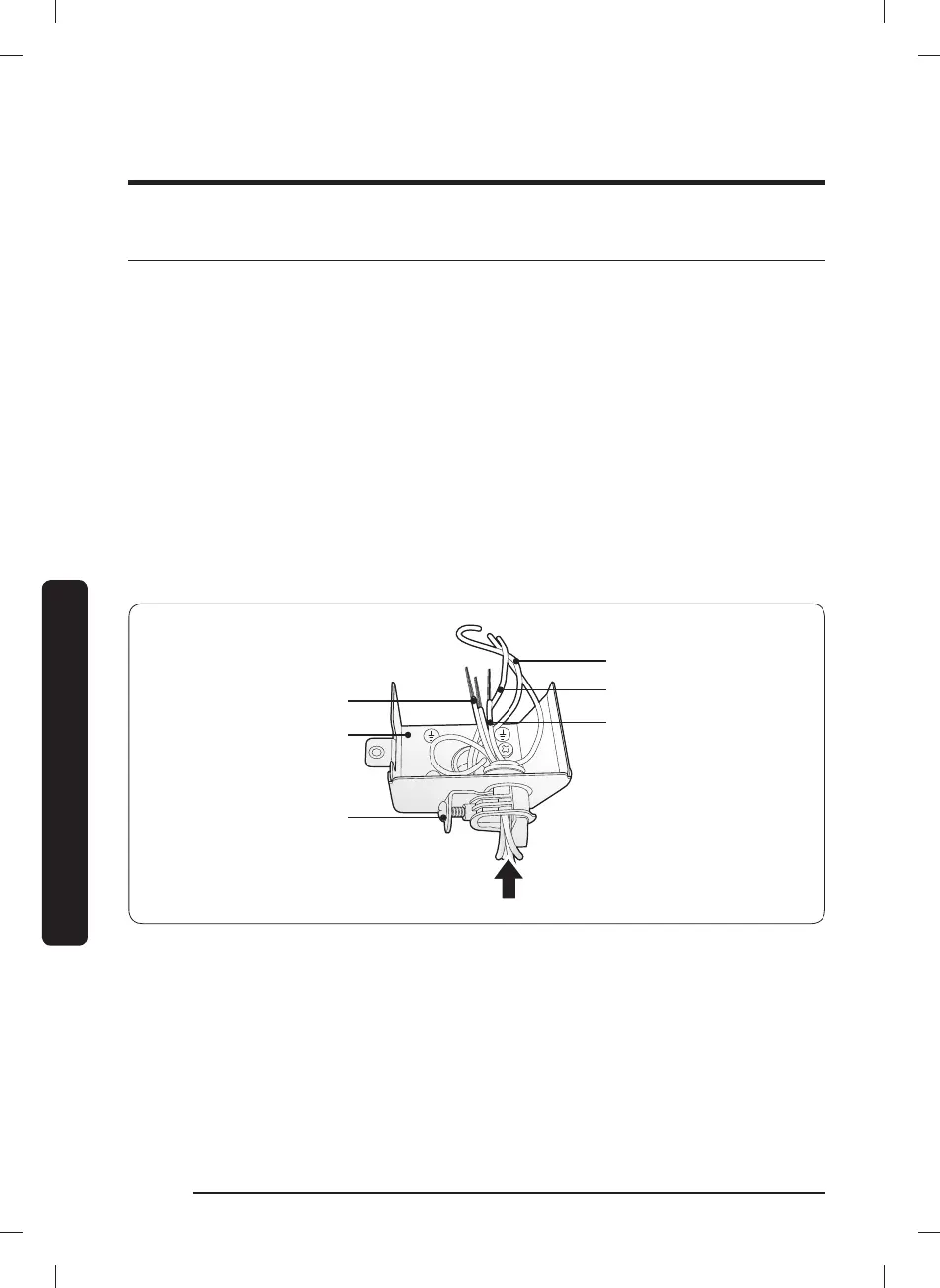

Figure 11
Noir avec noir
Câble d'alimentation
Boîte de jonction
Réducteur de tension
Blanc avec blanc
Vert avec vert
(mise à la terre avec mise à la terre)
(mise à la terre avec mise à la terre)
