Samsung LE40F86BD - Page 264

6-8

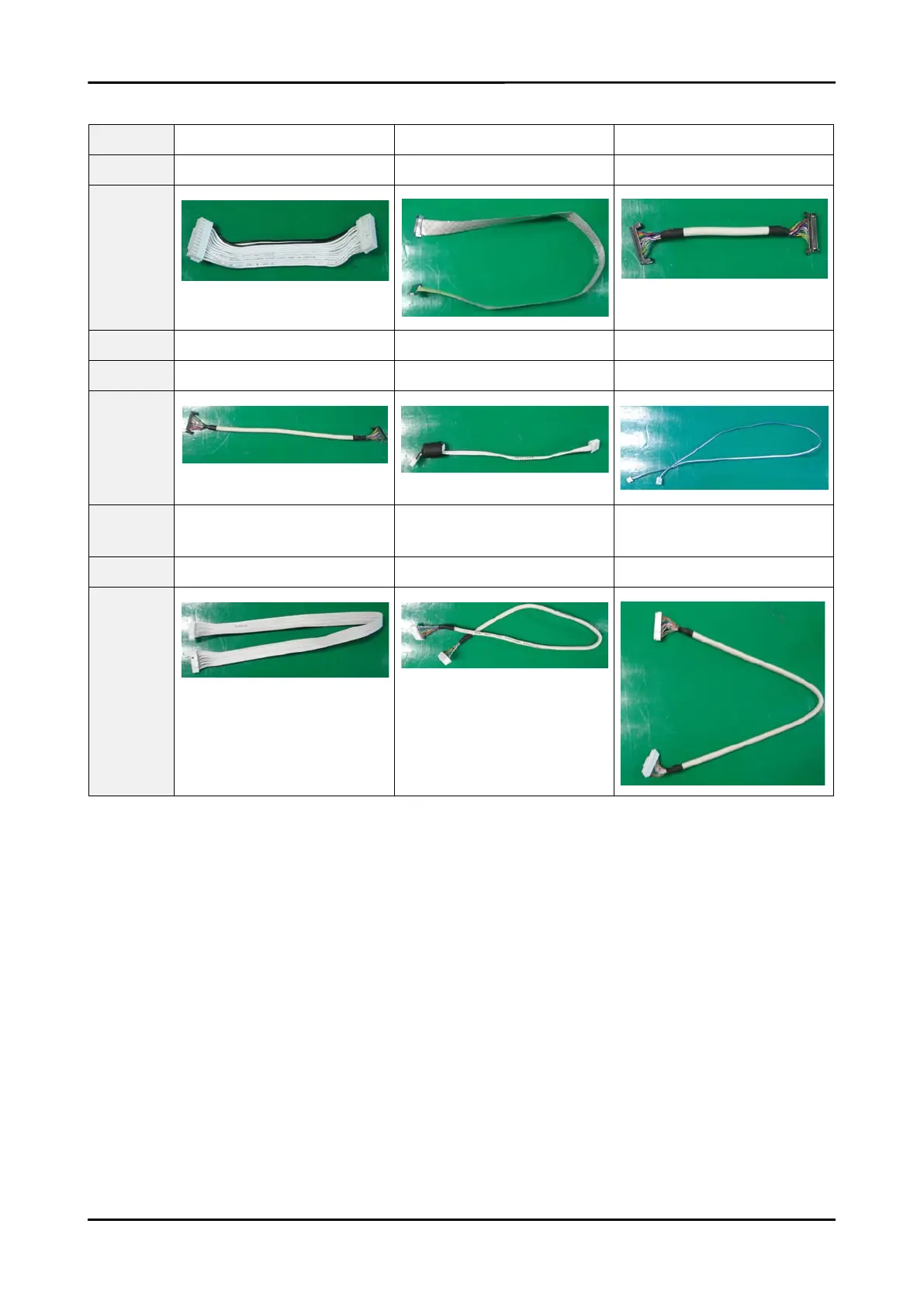

6. Wiring Diagram
6-5-2. Rose Cables
Use CNM801 ↔ CN1101 CN1601 ↔ CN105 CN404 ↔ CN2702
Code BN39-00802B BN96-05176A BN39-00945B
Use CN404 ↔ CN2702 CN804 ↔ CN2703 CN106 ↔ CN1602
Code BN39-00925A BP39-00177B BN39-00948A
Use
CN803 ↔ CN90002
CN802 ↔ CN90002
CN302 ↔ CN90110
CN303 ↔ CN90110
CN300 ↔ CN90101
CN301 ↔ CN90101
Code BN39-00924A BN39-00926A BN39-00927A
