FRANÇAIS

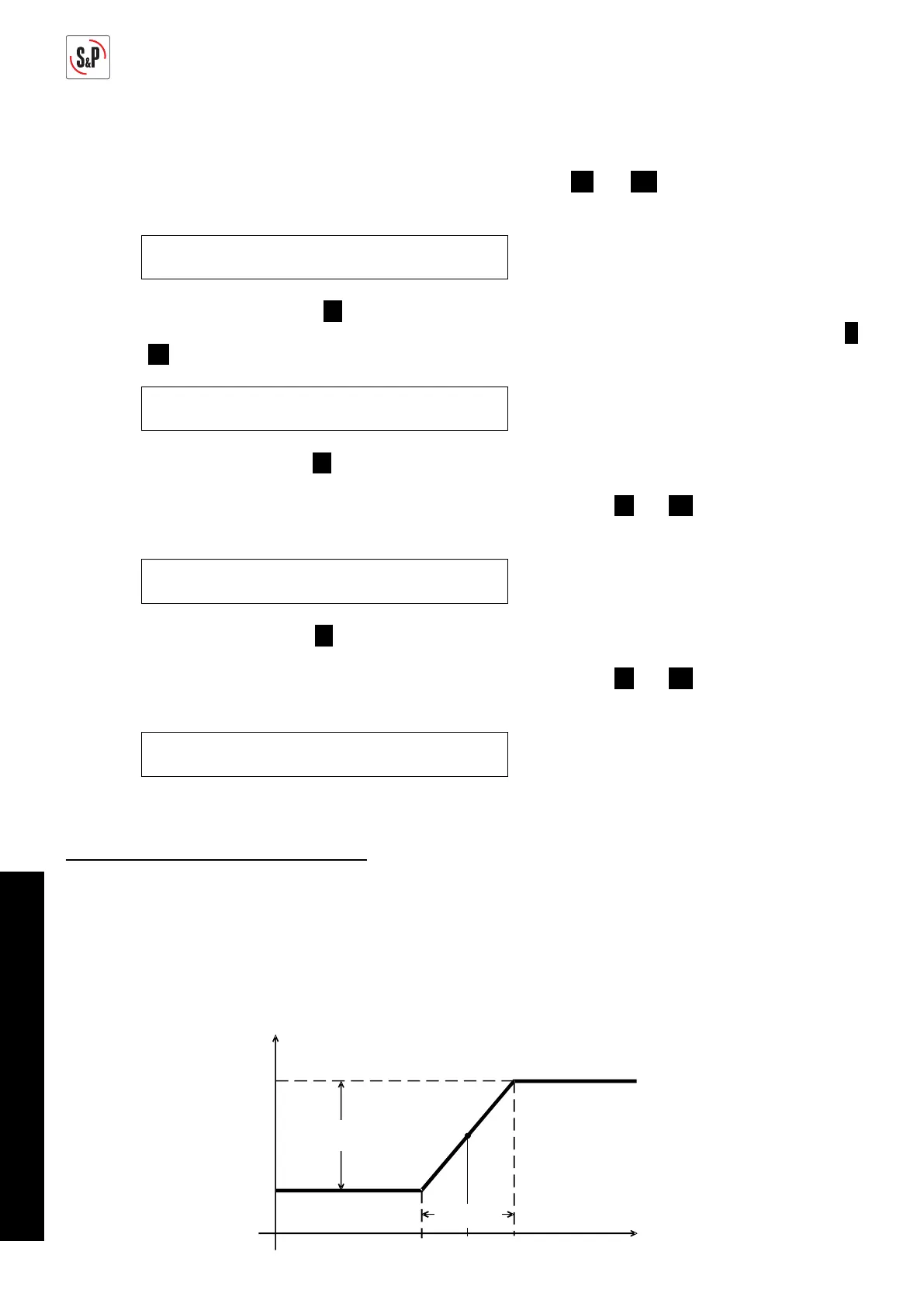

Pour changer la valeur de consigne et les variables réglées en usine:
- Appuyer sur une des 4 touches de la FACE avant.
- Sur l’écran apparait “Set Point”. Utiliser les touches - ou + pour modifier la valeur
(valeur d’usine Set Point = 150Pa)
S1: 60 PR-OUT: 80%
Set Point: 150
- Appuyer sur la touche p pour passer au paramètre suivant: “Range”. Ce paramètre
permet d’entrer l’amplitude de l’échelle de la sonde de pression. Utiliser les touches -
ou + pour modifier la valeur (valeur de usine Range = 300Pa)
S1: 60 PR-OUT: 80%
Range: 50
- Appuyer sur la touche p pour passer au paramètre suivant: “Kp”. Ce paramètre permet
de modifier la réponse du moteur en fonction des variations de pression dans le réseau.
Il est conseillé de ne pas le modifier. Utiliser les touches - ou + pour modifier cette
valeur (valeur d’usine Kp=1000)
S1: 60 PR-OUT: 80%
Kp: 1000
- Appuyer sur la touche p pour passer au paramètre suivant: “Ki”. Ce paramètre permet
de modifier la réponse du moteur en fonction des variations de pression dans le réseau.
Il est conseillé de ne pas le modifier. Utiliser les touches - ou + pour modifier cette
valeur (valeur d’usine Ki=100)
S1: 60 PR-OUT: 80%
Ki: 100
Fonctionnalité “PROPORTIONAL”
Avec ce mode de fonctionnement le CONTROL ECOWATT est prévu pour travailler avec une,
deux ou trois entrées analogiques (J6, J7 et J8), 4-20mA ou 0-10V. Le CONTROL ECOWATT
réagit en fonction du paramètre ayant la plus grande demande. Les sondes se raccordent sur
les entrées S1(J6), S2(J7) et S3(J8). En fonction du type de sonde (4-20mA ou 0-10V) placer
les micro-interrupteurs situés sur le circuit imprimé sur “mA” o “V”.
MAX output
Sortie
IN
min
IN
max
Entrée
Plage utile sonde
(IN (+/-))
P
Plage des
vitesses
MIN output
