S&P SILENT-100 DESIGN User Manual

CESKY
SILENT DESIGN Axiální odsávací
ventilátory
Zapojení a nastavení musí být provedeno
pouze odbornou elektrotechnickou
firmou.
Řada odsávacích ventilátorů SILENT
DESIGN je vyráběna při dodržení vysokých
standardů výroby a kvality a odpovídá
mezinárodnímu standardu kvality ISO 9001.
Veškeré komponenty jsou kontrolovány a
každý z hotových výrobků je individuálně
testován na konci výrobního procesu.
Při dodávce výrobku doporučujeme
překontrolovat následující údaje:
1 - jedná se o správný model
2-údaje na štítku odpovídají
s požadovanými údaji: napětí, kmitočet …
Instalace musí být provedena v souladu
s elektrotechnickými standardy platnými ve
vaší zemi.
Instalace
DŮLEŽITÉ: Před zahájením instalace a
připojování ventilátoru překontrolujte, zda je
odpojeno napájecí napětí.
Obr. 1:
1:Ochranná mřížka
2:Připojovací svorky
3:Výstup vzduchu se zpětnou klapkou
4:Kabelová průchodka
SILENT DESIGN je vhodný pro montáž na
stěnu nebo na strop a může odsávat přímo
do vnějšího prostředí nebo do vlastního či
centrálního potrubního rozvodu (viz obr. 2).
Jednotku lze montovat na stěnu nebo na
strop pomocí 4 pryžových podložek a
dodávaných šroubů.
Do stěny nebo stropu vyvrtejte otvor
o průměru:
- SILENT-100 DESIGN: 105 mm.
- SILENT-200 DESIGN: 125 mm.
- SILENT-300 DESIGN: 160 mm.
Pokud bude ventilátor instalován do
samostatného potrubí, použijte
standardní průměr:
- SILENT-100 DESIGN: 100 mm.
- SILENT-200 DESIGN: 125 mm
- SILENT-300 DESIGN: 150/160 mm.
Zajistěte, aby žádné překážky nebránily
průtoku vzduchu a překontrolujte volné
otáčení oběžného kola.
Upevněte odsávací ventilátor na stěnu tak,
aby nedošlo k jeho zkroucení a tím ke
zvýšení hluku nebo k problémům
s otáčením oběžného kola. Zkontrolujte, že
se volně otvírá zpětná klapka a že nebyla
poškozena při transportu. Protáhněte kabel
napájení přes kabelovou průchodku (4) a
upevněte jej ke stěně. Připojte elektrickou
přípojku, jak je uvedeno níže a potom
namontujte ochrannou mřížku (1).
Elektrické připojení
SILENT DESIGN je odsávacím ventilátorem
konstruovaným pro jednofázové napájení
s napětím a kmitočtem uvedenými na
typovém štítku přístroje. Ventilátory jsou
vyrobeny s dvojitou elektrickou izolací (třída
II) a proto nepotřebují přípojku pro
uzemnění.
V případě zapojení uvedeném v instalačním
výkresu / schématu, musí být všechny
svorky zapojeny pevným připojením se
zakončenými kontakty s otvory min. 3mm
Elektrický připojovací kabel je nutné zavést
do SILENT DESIGN přes kabelovou
průchodku (4).
Po zavedení kabelu se provede jeho
připojení podle elektrického schématu pro
zvolený model.
SILENT CHZ DESIGN
Modely s elektronickým hygrostatem
nastavitelným v rozsahu od 60% do 90%
RH (relativní vlhkosti) a doběhem
nastavitelným v rozmezí od 1 až 30 minut.

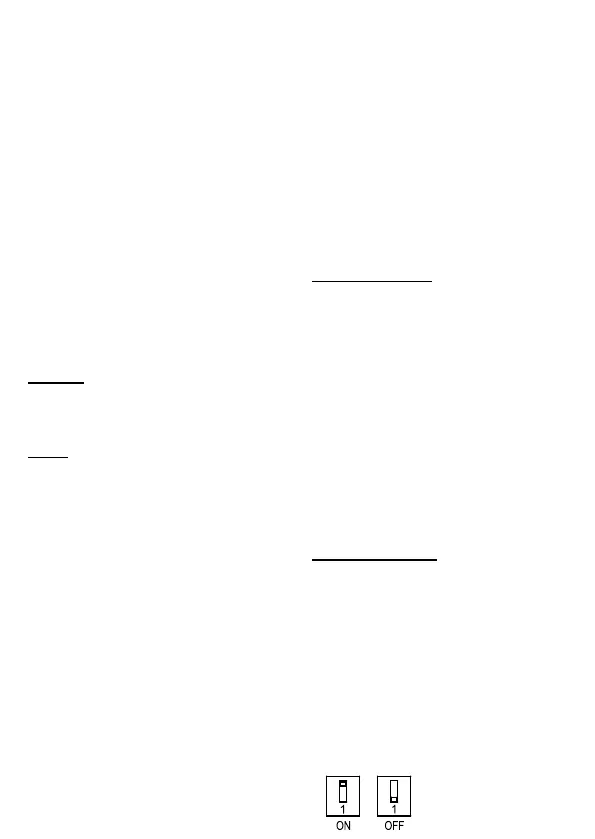

Požadovaný stupeň vlhkosti a doba doběhu
se provádí pomocí 8 přepínačů umístěných
na desce plošných spojů, které jsou snadno
přístupné. Každý přepínač má dvě polohy
[ON (1) a OFF (0)], které se volí pomocí
plastového šroubováku dodávaného s
ventilátorem:
Funkce těchto přepínačů jsou:
- Přepínač 1: "Funkce interval" Volba funkce
(ano nebo ne)

S&P SILENT-100 DESIGN Specifications

General

Sound Level	26.5 dB(A)
Power Consumption	8 W
Voltage	230 V
Frequency	50 Hz
IP Rating	IP45
Type	Axial
Mounting	Wall/Ceiling
Diameter	100 mm
Model	SILENT-100 DESIGN
Category	Fan
Airflow	95 m³/h
