Figure 2. Installing / Instalación / Installation: TD - MIXVENT SERIES.

• Models TD-100 through to TD-315 / Modelos TD-100 a TD-315 / Modèles TD-100 à TD-315.

To install the TD - MIXVENT models the fan motor / wheel assembly must first be removed. Loosen

the two spring clips around the casing and remove./

Desmontar el cuerpo motor, aflojando los tornillos de las dos bridas que lo fijan al pie soporte./

Pour installer les modèles TD

MIXVENT démontez le corps moteur, puis desserrez les vis des deux

brides qui le fixent au pied support.

2. Secure the mounting bracket / fan flange assembly to a fixed structure./

Fijar el pie soporte a la pared o techo./

Fixez le pied support au mur ou au plafond.

3. Replace the fan motor / wheel assembly and tighten the two spring clips to secure the product./

Volver a montar el cuerpo motor en su pie de soporte con las dos bridas y apertar los tornillos./

Remontez le corps moteur sur son pied support avec les deux brides et serrez les vis.

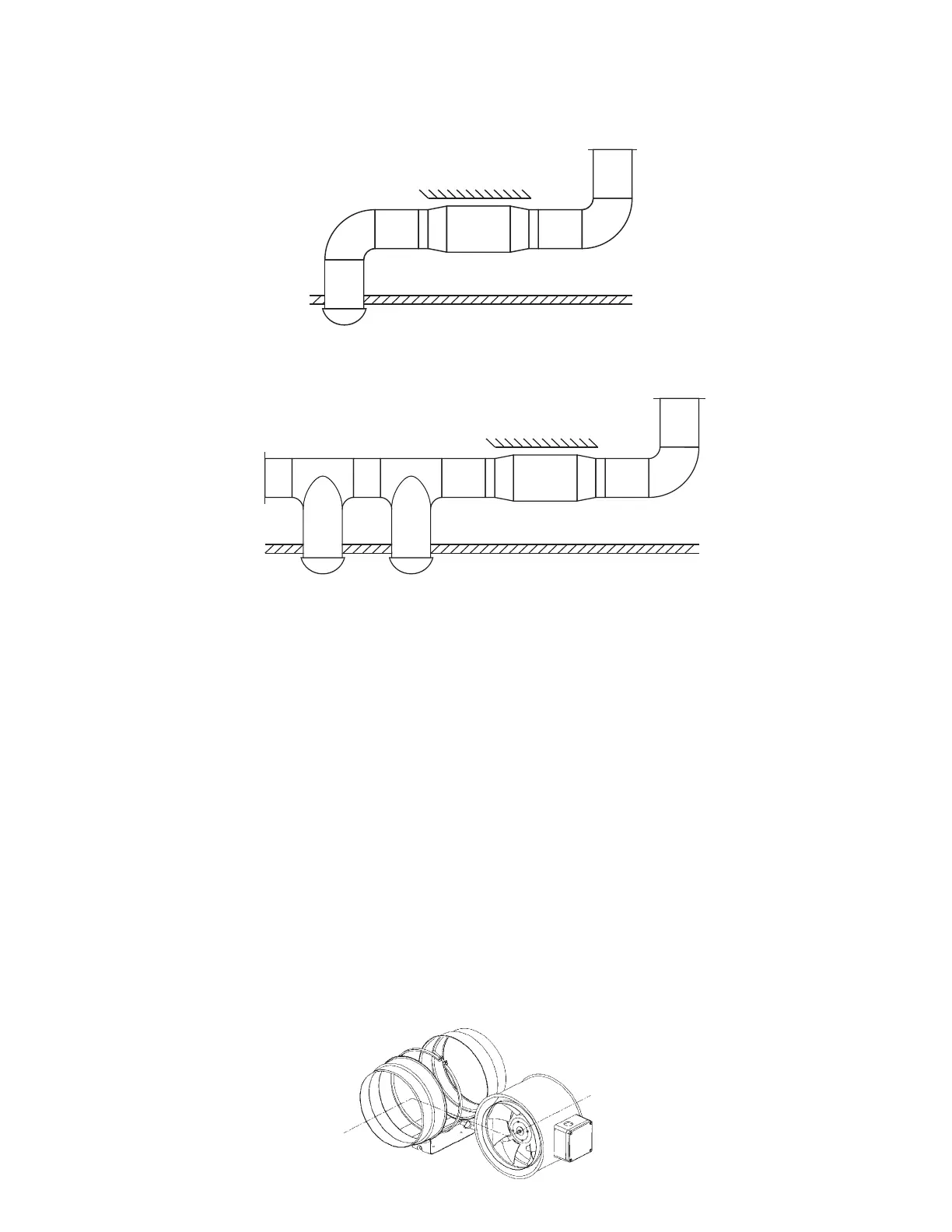

Figure 1. Typical Applications / Aplicación Clasica / Application Classiques:

TD - MIXVENT SERIES.

• Single Point Exhaust System / Sistema con un solo punto de extracción / Système à un seul point

d’extraction.

• Multi-Point Exhaust System / Sistema con varios puntos de extracción / Système à plusieurs points

d’extraction.
