6901-002026 <02>
17

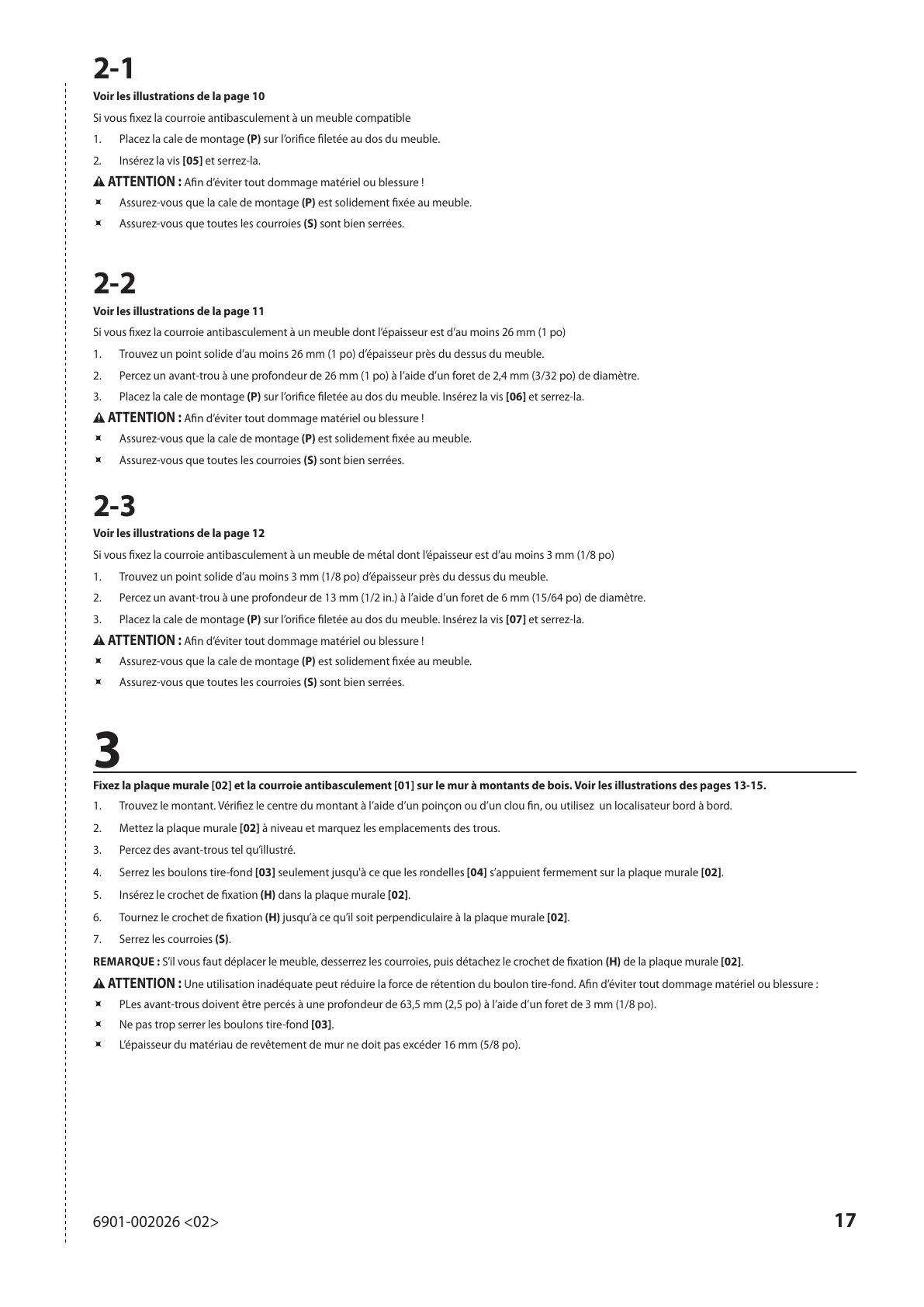

2-1
Voir les illustrations de la page 10
Si vous xez la courroie antibasculement à un meuble compatible
1. Placez la cale de montage (P) sur l’ori ce letée au dos du meuble.
2. Insérez la vis [05] et serrez-la.
ATTENTION :
A n d’éviter tout dommage matériel ou blessure !
Ù Assurez-vous que la cale de montage (P) est solidement xée au meuble.
Ù Assurez-vous que toutes les courroies (S) sont bien serrées.
2-2
Voir les illustrations de la page 11
Si vous xez la courroie antibasculement à un meuble dont l’épaisseur est d’au moins 26 mm (1 po)
1. Trouvez un point solide d’au moins 26 mm (1 po) d’épaisseur près du dessus du meuble.
2. Percez un avant-trou à une profondeur de 26 mm (1 po) à l’aide d’un foret de 2,4 mm (3/32 po) de diamètre.
3. Placez la cale de montage (P) sur l’ori ce letée au dos du meuble. Insérez la vis [06] et serrez-la.
ATTENTION :
A n d’éviter tout dommage matériel ou blessure !
Ù Assurez-vous que la cale de montage (P) est solidement xée au meuble.
Ù Assurez-vous que toutes les courroies (S) sont bien serrées.
2-3
Voir les illustrations de la page 12
Si vous xez la courroie antibasculement à un meuble de métal dont l’épaisseur est d’au moins 3 mm (1/8 po)
1. Trouvez un point solide d’au moins 3 mm (1/8 po) d’épaisseur près du dessus du meuble.
2. Percez un avant-trou à une profondeur de 13 mm (1/2 in.) à l’aide d’un foret de 6 mm (15/64 po) de diamètre.
3. Placez la cale de montage (P) sur l’ori ce letée au dos du meuble. Insérez la vis [07] et serrez-la.
ATTENTION :
A n d’éviter tout dommage matériel ou blessure !
Ù Assurez-vous que la cale de montage (P) est solidement xée au meuble.
Ù Assurez-vous que toutes les courroies (S) sont bien serrées.
3
Fixez la plaque murale [02] et la courroie antibasculement [01] sur le mur à montants de bois. Voir les illustrations des pages 13-15.
1. Trouvez le montant. Véri ez le centre du montant à l’aide d’un poinçon ou d’un clou n, ou utilisez un localisateur bord à bord.
2. Mettez la plaque murale [02] à niveau et marquez les emplacements des trous.
3. Percez des avant-trous tel qu’illustré.
4. Serrez les boulons tire-fond [03] seulement jusqu'à ce que les rondelles [04] s’appuient fermement sur la plaque murale [02].
5. Insérez le crochet de xation (H) dans la plaque murale [02].
6. Tournez le crochet de xation (H) jusqu’à ce qu’il soit perpendiculaire à la plaque murale [02].
7. Serrez les courroies (S).
REMARQUE : S’il vous faut déplacer le meuble, desserrez les courroies, puis détachez le crochet de xation (H) de la plaque murale [02].
ATTENTION :
Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. A n d’éviter tout dommage matériel ou blessure :
Ù PLes avant-trous doivent être percés à une profondeur de 63,5 mm (2,5 po) à l’aide d’un foret de 3 mm (1/8 po).
Ù Ne pas trop serrer les boulons tire-fond [03].
Ù L’épaisseur du matériau de revêtement de mur ne doit pas excéder 16 mm (5/8 po).
