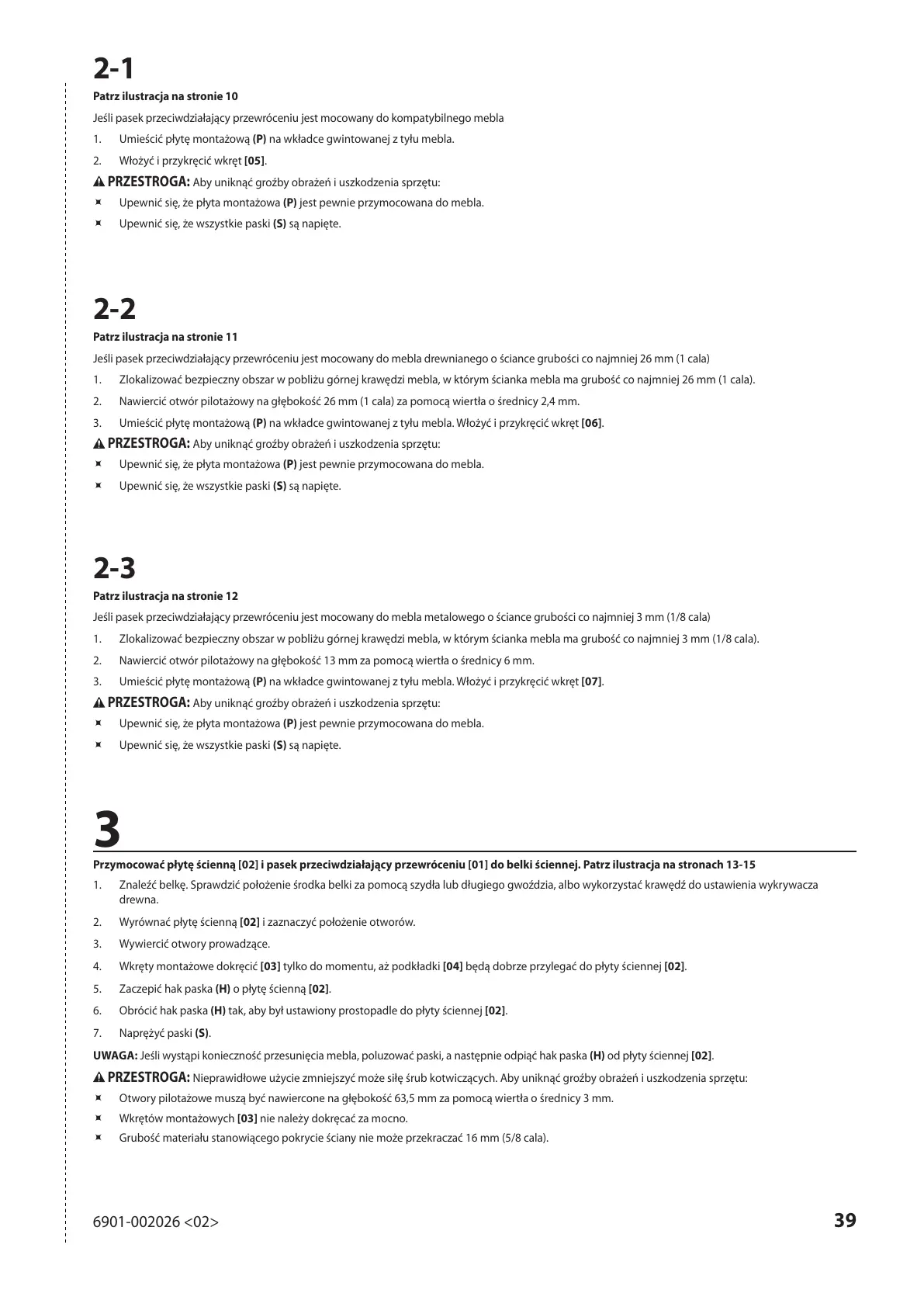

2-1
Patrz ilustracja na stronie 10
Jeśli pasek przeciwdziałający przewróceniu jest mocowany do kompatybilnego mebla
1. Umieścić płytę montażową (P) na wkładce gwintowanej z tyłu mebla.
2. Włożyć i przykręcić wkręt [05].
PRZESTROGA:
Aby uniknąć groźby obrażeń i uszkodzenia sprzętu:
Ù Upewnić się, że płyta montażowa (P) jest pewnie przymocowana do mebla.
Ù Upewnić się, że wszystkie paski (S) są napięte.
2-2
Patrz ilustracja na stronie 11
Jeśli pasek przeciwdziałający przewróceniu jest mocowany do mebla drewnianego o ściance grubości co najmniej 26 mm (1 cala)
1. Zlokalizować bezpieczny obszar w pobliżu górnej krawędzi mebla, w którym ścianka mebla ma grubość co najmniej 26 mm (1 cala).
2. Nawiercić otwór pilotażowy na głębokość 26 mm (1 cala) za pomocą wiertła o średnicy 2,4 mm.
3. Umieścić płytę montażową (P) na wkładce gwintowanej z tyłu mebla. Włożyć i przykręcić wkręt [06].
PRZESTROGA:
Aby uniknąć groźby obrażeń i uszkodzenia sprzętu:
Ù Upewnić się, że płyta montażowa (P) jest pewnie przymocowana do mebla.
Ù Upewnić się, że wszystkie paski (S) są napięte.
2-3
Patrz ilustracja na stronie 12
Jeśli pasek przeciwdziałający przewróceniu jest mocowany do mebla metalowego o ściance grubości co najmniej 3 mm (1/8 cala)
1. Zlokalizować bezpieczny obszar w pobliżu górnej krawędzi mebla, w którym ścianka mebla ma grubość co najmniej 3 mm (1/8 cala).
2. Nawiercić otwór pilotażowy na głębokość 13 mm za pomocą wiertła o średnicy 6 mm.
3. Umieścić płytę montażową (P) na wkładce gwintowanej z tyłu mebla. Włożyć i przykręcić wkręt [07].
PRZESTROGA:
Aby uniknąć groźby obrażeń i uszkodzenia sprzętu:
Ù Upewnić się, że płyta montażowa (P) jest pewnie przymocowana do mebla.
Ù Upewnić się, że wszystkie paski (S) są napięte.
3
Przymocować płytę ścienną [02] i pasek przeciwdziałający przewróceniu [01] do belki ściennej. Patrz ilustracja na stronach 13-15
1. Znaleźć belkę. Sprawdzić położenie środka belki za pomocą szydła lub długiego gwoździa, albo wykorzystać krawędź do ustawienia wykrywacza
drewna.
2. Wyrównać płytę ścienną [02] i zaznaczyć położenie otworów.
3. Wywiercić otwory prowadzące.
4. Wkręty montażowe dokręcić [03] tylko do momentu, aż podkładki [04] będą dobrze przylegać do płyty ściennej [02].
5. Zaczepić hak paska (H) o płytę ścienną [02].
6. Obrócić hak paska (H) tak, aby był ustawiony prostopadle do płyty ściennej [02].
7. Naprężyć paski (S).
UWAGA: Jeśli wystąpi konieczność przesunięcia mebla, poluzować paski, a następnie odpiąć hak paska (H) od płyty ściennej [02].
PRZESTROGA:
Nieprawidłowe użycie zmniejszyć może siłę śrub kotwiczących. Aby uniknąć groźby obrażeń i uszkodzenia sprzętu:
Ù Otwory pilotażowe muszą być nawiercone na głębokość 63,5 mm za pomocą wiertła o średnicy 3 mm.
Ù Wkrętów montażowych [03] nie należy dokręcać za mocno.
Ù Grubość materiału stanowiącego pokrycie ściany nie może przekraczać 16 mm (5/8 cala).
