6901-002026 <02>
41

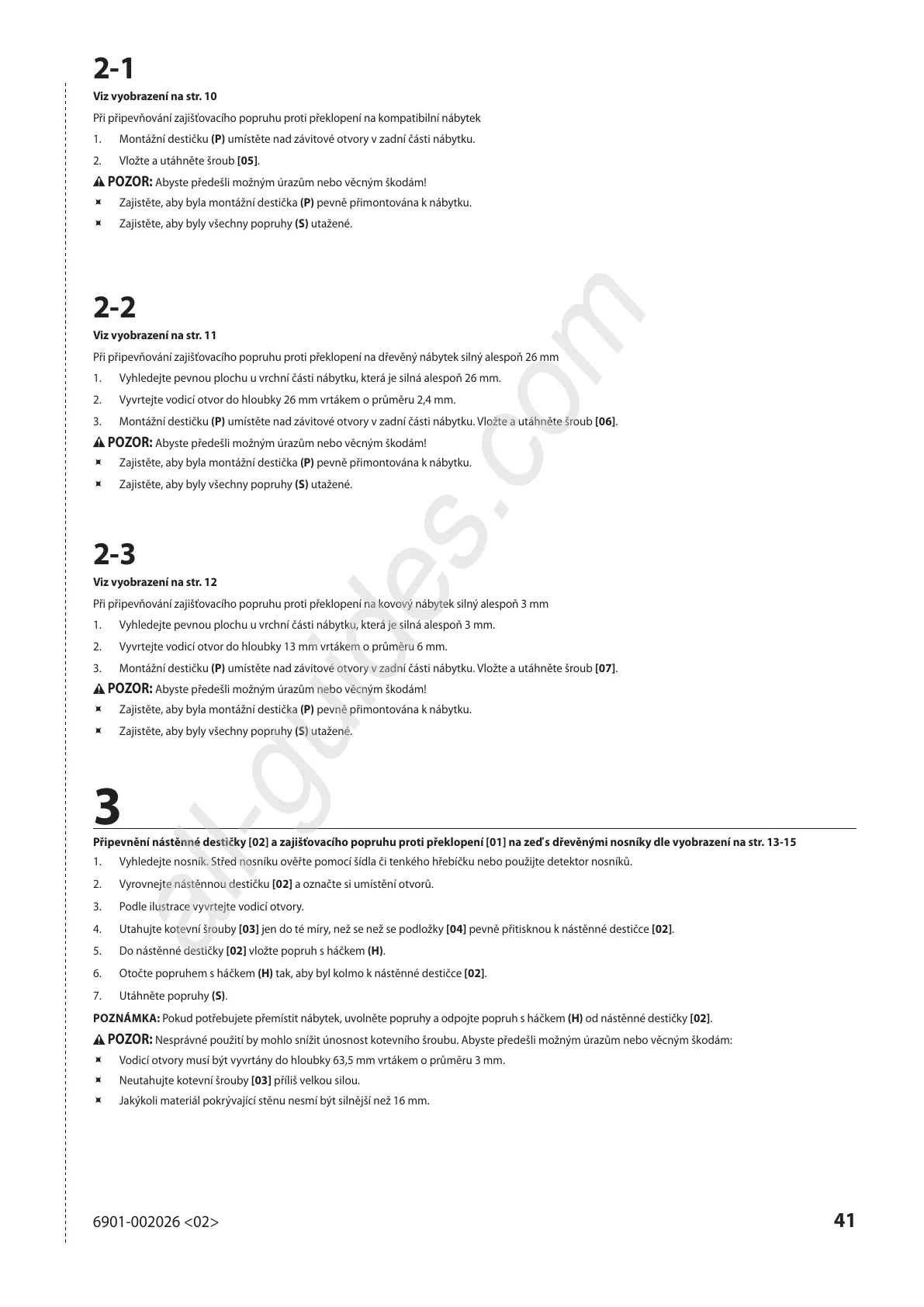

2-1
Viz vyobrazení na str. 10
Při připevňování zajišťovacího popruhu proti překlopení na kompatibilní nábytek
1. Montážní destičku (P) umístěte nad závitové otvory v zadní části nábytku.
2. Vložte a utáhněte šroub [05].
POZOR:
Abyste předešli možným úrazům nebo věcným škodám!
Ù Zajistěte, aby byla montážní destička (P) pevně přimontována k nábytku.
Ù Zajistěte, aby byly všechny popruhy (S) utažené.
2-2
Viz vyobrazení na str. 11
Při připevňování zajišťovacího popruhu proti překlopení na dřevěný nábytek silný alespoň 26 mm
1. Vyhledejte pevnou plochu u vrchní části nábytku, která je silná alespoň 26 mm.
2. Vyvrtejte vodicí otvor do hloubky 26 mm vrtákem o průměru 2,4 mm.
3. Montážní destičku (P) umístěte nad závitové otvory v zadní části nábytku. Vložte a utáhněte šroub [06].
POZOR:
Abyste předešli možným úrazům nebo věcným škodám!
Ù Zajistěte, aby byla montážní destička (P) pevně přimontována k nábytku.
Ù Zajistěte, aby byly všechny popruhy (S) utažené.
2-3
Viz vyobrazení na str. 12
Při připevňování zajišťovacího popruhu proti překlopení na kovový nábytek silný alespoň 3 mm
1. Vyhledejte pevnou plochu u vrchní části nábytku, která je silná alespoň 3 mm.
2. Vyvrtejte vodicí otvor do hloubky 13 mm vrtákem o průměru 6 mm.
3. Montážní destičku (P) umístěte nad závitové otvory v zadní části nábytku. Vložte a utáhněte šroub [07].
POZOR:
Abyste předešli možným úrazům nebo věcným škodám!
Ù Zajistěte, aby byla montážní destička (P) pevně přimontována k nábytku.
Ù Zajistěte, aby byly všechny popruhy (S) utažené.
3
Připevnění nástěnné destičky [02] a zajišťovacího popruhu proti překlopení [01] na zeď s dřevěnými nosníky dle vyobrazení na str. 13-15
1. Vyhledejte nosník. Střed nosníku ověřte pomocí šídla či tenkého hřebíčku nebo použijte detektor nosníků.
2. Vyrovnejte nástěnnou destičku [02] a označte si umístění otvorů.
3. Podle ilustrace vyvrtejte vodicí otvory.
4. Utahujte kotevní šrouby [03] jen do té míry, než se než se podložky [04] pevně přitisknou k nástěnné destičce [02].
5. Do nástěnné destičky [02] vložte popruh s háčkem (H).
6. Otočte popruhem s háčkem (H) tak, aby byl kolmo k nástěnné destičce [02].
7. Utáhněte popruhy (S).
POZNÁMKA: Pokud potřebujete přemístit nábytek, uvolněte popruhy a odpojte popruh s háčkem (H) od nástěnné destičky [02].
POZOR:
Nesprávné použití by mohlo snížit únosnost kotevního šroubu. Abyste předešli možným úrazům nebo věcným škodám:
Ù Vodicí otvory musí být vyvrtány do hloubky 63,5 mm vrtákem o průměru 3 mm.
Ù Neutahujte kotevní šrouby [03] příliš velkou silou.
Ù Jakýkoli materiál pokrývající stěnu nesmí být silnější než 16 mm.
