6901-002026 <02>
47

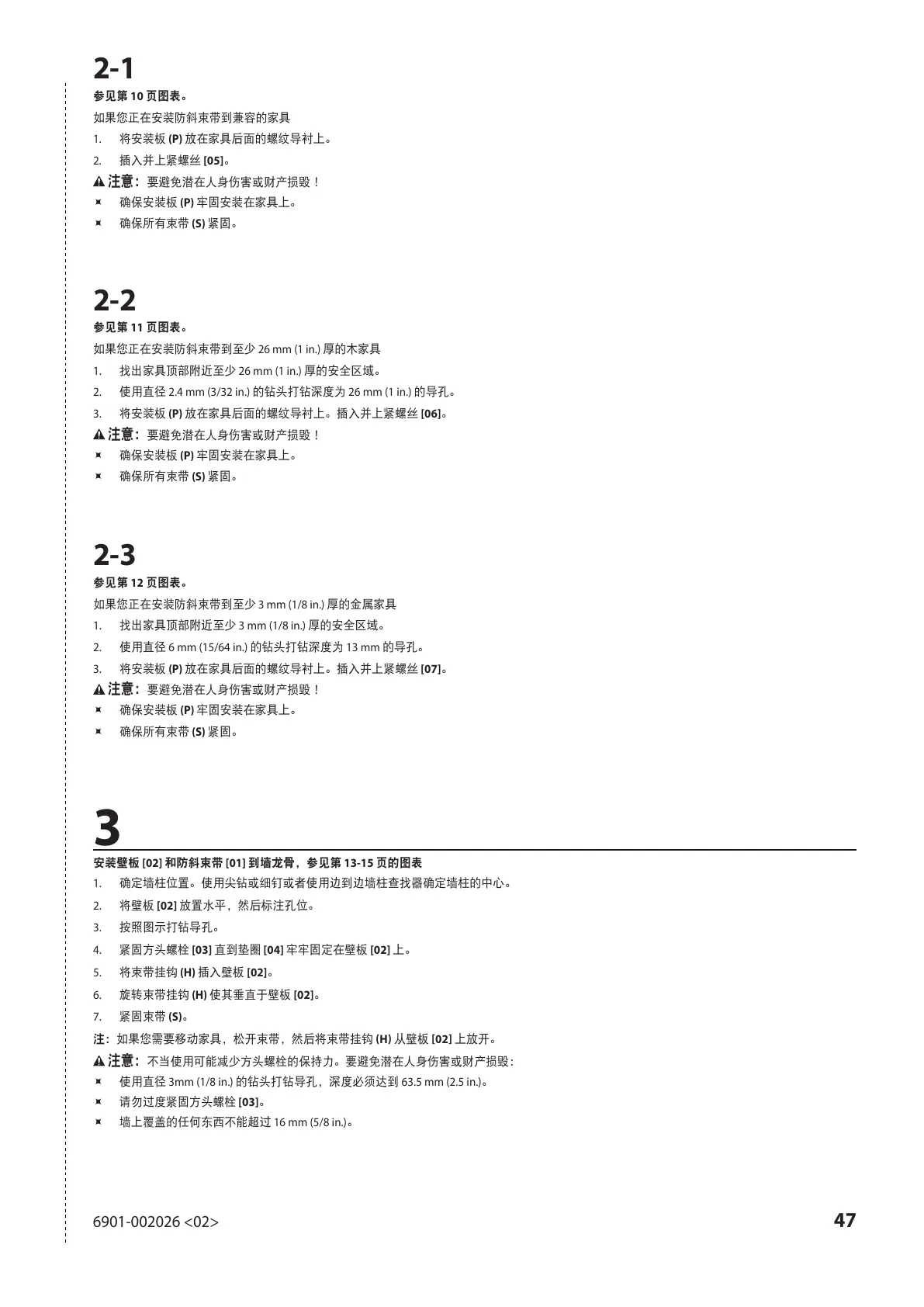

2-1
参见第 10 页图表。
如果您正在安装防斜束带到兼容的家具
1. 将安装板 (P) 放在家具后面的螺纹导衬上。
2. 插入并上紧螺丝 [05]。
注意：
要避免潜在人身伤害或财产损毁！
Ù 确保安装板 (P) 牢固安装在家具上。
Ù 确保所有束带 (S) 紧固。
2-2
参见第 11 页图表。
如果您正在安装防斜束带到至少 26 mm (1 in.) 厚的木家具
1. 找出家具顶部附近至少 26 mm (1 in.) 厚的安全区域。
2. 使用直径 2.4 mm (3/32 in.) 的钻头打钻深度为 26 mm (1 in.) 的导孔。
3. 将安装板 (P) 放在家具后面的螺纹导衬上。插入并上紧螺丝 [06]。
注意：
要避免潜在人身伤害或财产损毁！
Ù 确保安装板 (P) 牢固安装在家具上。
Ù 确保所有束带 (S) 紧固。
2-3
参见第 12 页图表。
如果您正在安装防斜束带到至少 3 mm (1/8 in.) 厚的金属家具
1. 找出家具顶部附近至少 3 mm (1/8 in.) 厚的安全区域。
2. 使用直径 6 mm (15/64 in.) 的钻头打钻深度为 13 mm 的导孔。
3. 将安装板 (P) 放在家具后面的螺纹导衬上。插入并上紧螺丝 [07]。
注意：
要避免潜在人身伤害或财产损毁！
Ù 确保安装板 (P) 牢固安装在家具上。
Ù 确保所有束带 (S) 紧固。
3
安装壁板 [02] 和防斜束带 [01] 到墙龙骨，参见第 13-15 页的图表
1. 确定墙柱位置。使用尖钻或细钉或者使用边到边墙柱查找器确定墙柱的中心。
2. 将壁板 [02] 放置水平，然后标注孔位。
3. 按照图示打钻导孔。
4. 紧固方头螺栓 [03] 直到垫圈 [04] 牢牢固定在壁板 [02] 上。
5. 将束带挂钩 (H) 插入壁板 [02]。
6. 旋转束带挂钩 (H) 使其垂直于壁板 [02]。
7. 紧固束带 (S)。
注：如果您需要移动家具，松开束带，然后将束带挂钩 H 从壁板 02 上放开。
注意：
不当使用可能减少方头螺栓的保持力。要避免潜在人身伤害或财产损毁：
Ù 使用直径 3mm (1/8 in.) 的钻头打钻导孔，深度必须达到 63.5 mm (2.5 in.)。
Ù 请勿过度紧固方头螺栓 [03]。
Ù 墙上覆盖的任何东西不能超过 16 mm (5/8 in.)。
