+12 PE GND PB DOOR GND +35
O/S/C
Innentaster/
Schlüsseltaster
+12 PE GND PB DOOR GND +35
Signalleuchte
24-35V DC
Max. 500 mA
+12 PE GND PB DOOR GND +35
Schlupftür
+12 PE GND PB DOOR GND +35
+ -
+ -
COM OUT
NC NO

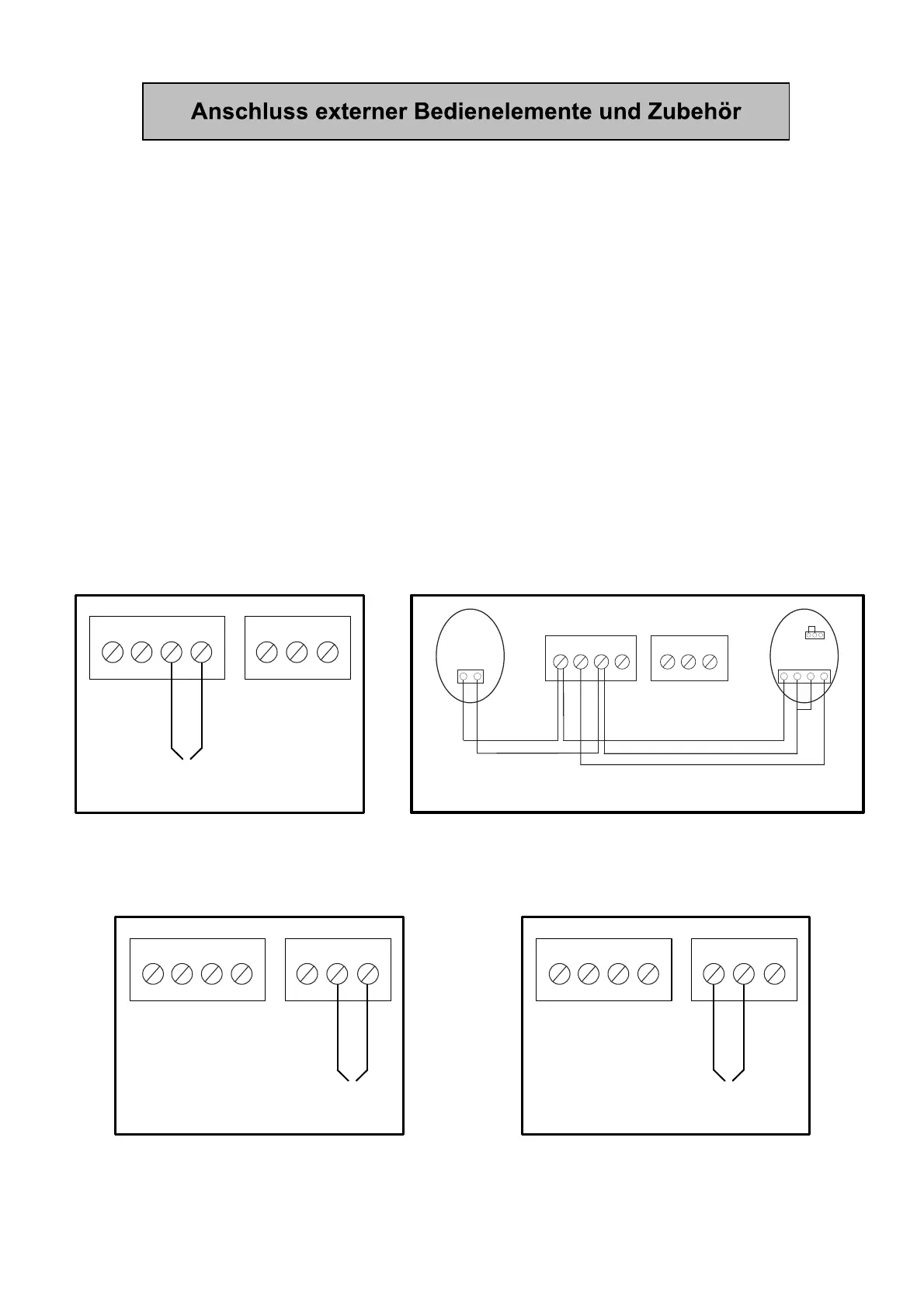

Anschluss Lichtschranke
Bild 14 Bild 15
Bild 16 Bild 17
1. Der O/S/C Anschluss
Schließen Sie einen externen Taster oder Schlüsseltaster an den Torantrieb an.
2. Anschluss Lichtschranke
Der Anschluss einer Lichtschranke erhöht die Sicherheit beim Betrieb Ihres Garagentorantriebs.
WICHTIG! Entfernen Sie die Brücke in der Klemmleiste, wenn Sie eine Lichtschranke verwenden. Und
überprüfen Sie unbedingt die Funktion vor dem Einsatz.
3. Anschluss Warnleuchte
Dieser Anschluss ist für folgende Warnleuchten geeignet: 24-35V DC, max. 12 Watt, max. 500 mA.
4. Anschluss Schlupftürkontakt
Diese Funktion verhindert das Öffnen des Garagentors wenn die Schluptüre im Torblatt geöffnet ist und
verhindert somit eine Beschädigung am Tor.
WICHTIG! Entfernen Sie die Brücke in der Klemmleiste, wenn Sie einen Schlupftürkontakt verwenden. Und
überprüfen Sie unbedingt die Funktion vor dem Einsatz.
