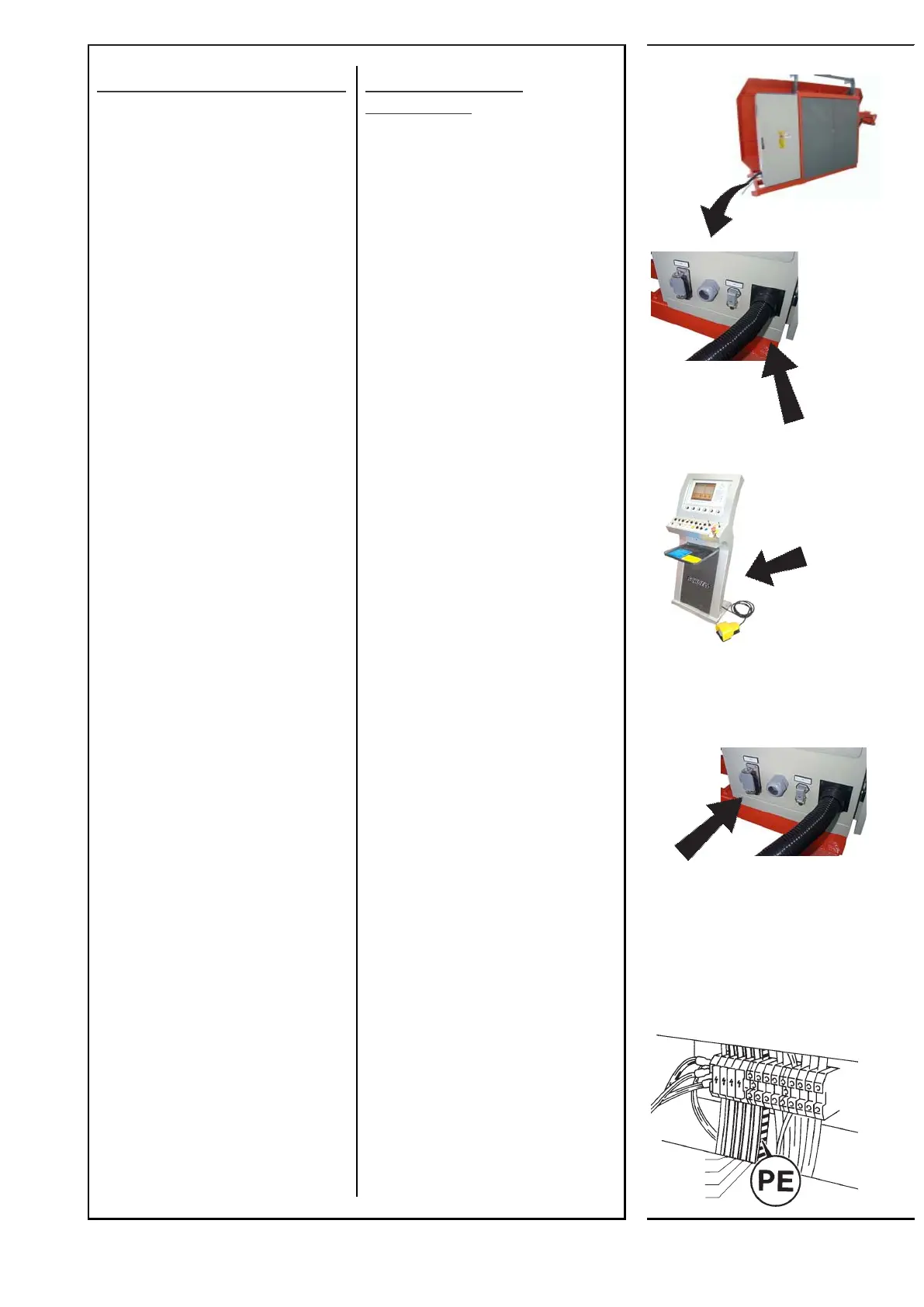

ELECTRICAL CONNECTION
Connect the control console
connectors to the electrical
cabinet.
Connect the pay-off spindle brake
pedal connector to the control
console.
Connect the electrical connectors
of the accessories (pay-off
spindles, bar collection bed, stirrup
collector, etc.).
To complete the electrical
installation, connect the power
cable to the terminal board situated
inside the electrical compartment.
COLLEGAMENTO
ELETTRICO
Collegare i connettori della consolle
di comando all'armadio elettrico.
Collegare il connettore della
pedaliera frenata aspi alla consolle
di comando.
Collegare i connettori di
allacciamento elettrico degli
accessori (aspi, bancale
raccoglibarre, raccoglistaffe,
ecc..).
Per terminare l'installazione
elettrica occorre collegare il cavo
di alimentazione alla morsettiera
situata all'interno del vano elettrico.
