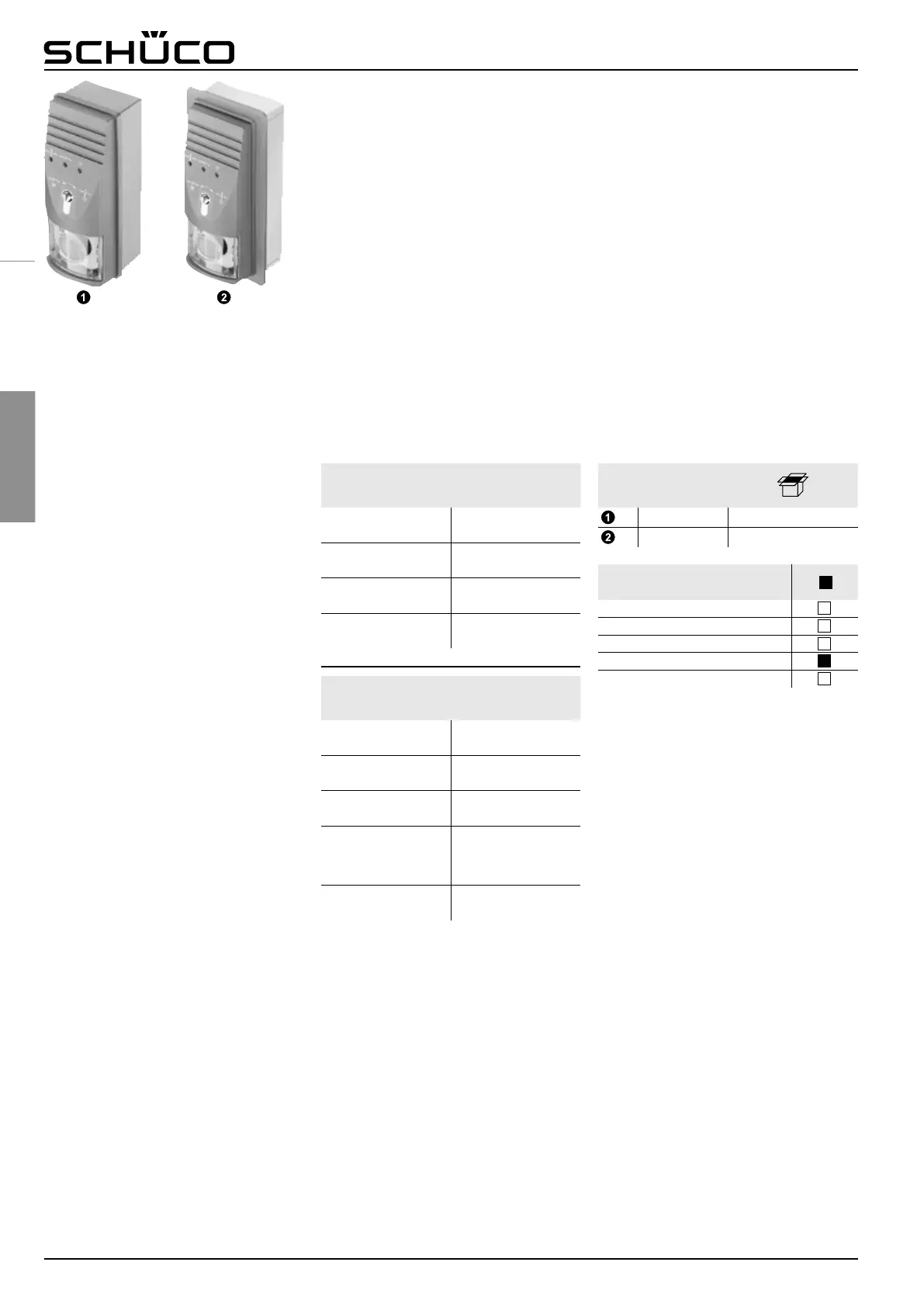

Produktübersicht • Product overview
Fluchttürsicherung
(Brandschutz)
Für Flucht- bzw. Notausgangstüren
bestehend aus:
● 1 Steuerterminal (Farbe grün)
● 1 Fluchttüröffner inkl. 4 m Anschlusskabel
● 1 Fallenschloss
(als Gegenstück zum Fluchttüröffner)
● Befestigungsschraube 205 449 gesondert
bestellen!
Funktionen:
● Steuerterminal:
Nottaste (beleuchtet) mit Abdeckhaube, für die
Türfreigabe im Gefahrenfall
Schlüsselschalter für die Türverriegelung
(EIN / AUS, Rückstellung und Alarm löschen)
Leuchtdioden Tür verriegelt,
entriegelt, Alarm
Deckelkontakt als Sabotageschutz
● Fluchttüröffner:
für 1-und 2-ügelige Türen verwendbar
LS und RS verwendbar
Überwachung der Verriegelungsfunktionen
durch integrierte Rückmeldekontakte
Emergency exit switch
(Fire protection)
For escape routes and emergency exit doors
consisting of:
● 1 control terminal (green)
● 1 emergency door opener including
4 m connecting cable
● 1 latch lock
(as counterpart to the emergency door opener)
● Order xing screw 205 449 separately.
Functions:
● Control terminal:
Emergency switch (illuminated) with protective
cover, for releasing the door in an emergency
Key-operated switch for door locking
(ON / OFF, reset and delete alarm)
Light emitting diodes indicate door locked,
unlocked, alarm
Cover contact as anti-tampering protection
● Emergency door opener:
Can be used for single and double-leaf doors
Can be used LS and RS
Integrated feedback contacts for monitoring of
lock functions
Einsetzbar in folgenden Serien:
Can be used in the following series:
Schüco ADS 65.NI FR 30
Schüco ADS 80 FR 30
Schüco ADS 80 FR 60
Schüco Firestop T90
Schüco ADS 65.NI SP
Terminal auf Putz
Surface-mounted
terminal
Terminal unter Putz
Flush-mounted
terminal
Technische Daten
Technical data
Eingangsspannung
Input voltage
AC 230 V
Stromaufnahme
Current consumption
0,13 A
Schutzart
Protection class
IP 20
Betriebstemperatur
Operating temperature
0 °C bis +40 °C
0 °C to +40 °C
Art.-Nr.
Art. No.
229 731 1
229 732 1
Technische Daten
Technical data
Eingangsspannung
Input voltage
DC 24 V
Stromaufnahme
Current consumption
0,16 A
Schutzart
Protection class
-
Leistung,
Leistungsaufnahme
Output, power
consumption
3,8 W
Betriebstemperatur
Operating temperature
-15 °C bis +40 °C
-15 °C to +40 °C
