Schüco DCS - Page 136

Introduction Einleitung
Magn. switch windows Magnetsch. Fenster
Magn. switch doors Magnetsch. Türen
Überwachung • Monitoring
H 3-6
07.2016 / 54105
Produkte und Funktionen • Products and functions

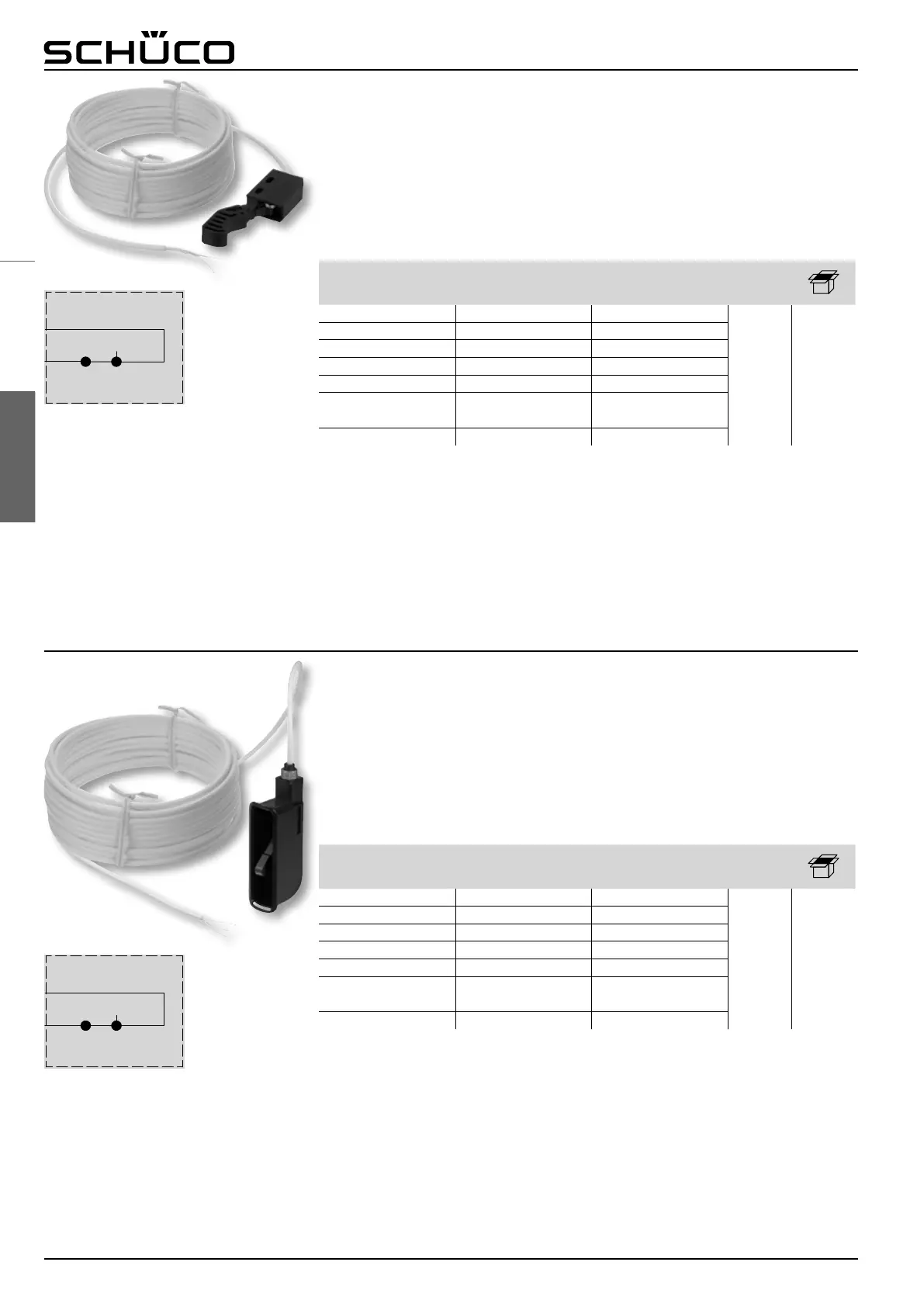

Schüco Riegelschaltkontakt
● Riegelschaltkontakt zur Statusabfrage des
Hauptriegels von 1- oder 2- tourigen
Schlössern mit oder ohne E-Öffner
● Zur Rückmeldung an die Schüco
Drehtürantriebe DA-180 und DA-230F
● Ausführung als: Öffner
● Ohne Riegeltasche
● Inklusive systemspezischer Zuleitung
● Länge 2,5 m
● Montageort: Prolintegriert
● Montageart: Schraubmontage
Schüco Riegelschaltkontakt
● Riegelschaltkontakt zur Statusabfrage des
Hauptriegels von 1- oder 2- tourigen
Schlössern mit oder ohne E-Öffner
● Zur Rückmeldung an die Schüco
Drehtürantriebe DA-180 und DA-230F
● Ausführung als: Öffner
● Mit Riegeltasche
● Inklusive systemspezischer Zuleitung
● Länge 2,5 m
● Montageort: Prolintegriert
● Montageart: Klipsmontage
Blockschaltbild
Block diagram
Blockschaltbild
Block diagram
Schüco lock contact switch
● Lock contact switch for monitoring the status of
the main bolt in single or double throw locks
with or without electric strikes
● For feedback to Schüco side-hung door drives
DA-180 and DA-230F
● Available as: Opener
● Without bolt case
● Includes system-specic cable
● Length 2.5 m
● Installation location: Prole-integrated
● Type of installation: Screw installation
Schüco lock contact switch
● Lock contact switch for monitoring the status of
the main bolt in single or double throw locks
with or without electric strikes
● For feedback to Schüco side-hung door drives
DA-180 and DA-230F
● Available as: Opener
● With bolt case
● Includes system-specic cable
● Length 2.5 m
● Installation location: Prole-integrated
● Type of installation: Clip-in installation
Technische Daten Technical data
Art.-Nr.
Art. No.
VDS Klasse — VDS Class
262 796 1
Eingangsspannung 30 V DC Input voltage
Stromaufnahme 0,2 A Current consumption
Schutzart IP 68 Protection rating
Schutzklassen III Safety classes
Betriebstemperatur
-25 °C bis +70 °C
-25 °C to +70 °C
Operating temperature
Farbe RAL 9005 Colour
Technische Daten Technical data
Art.-Nr.
Art. No.
VDS Klasse — VDS Class
262 797 1
Eingangsspannung 30 V DC Input voltage
Stromaufnahme 0,2 A Current consumption
Schutzart IP 68 Protection rating
Schutzklassen III Safety classes
Betriebstemperatur
-25 °C bis +70 °C
-25 °C to +70 °C
Operating temperature
Farbe RAL 9005 Colour
