Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 2-6
07.2016 / 54105
Bestellkombinatorik Schüco DCS Touch Display
Ordering combinations - Schüco DCS Touch Display
Leitung bauseits
Cable supplied by customer

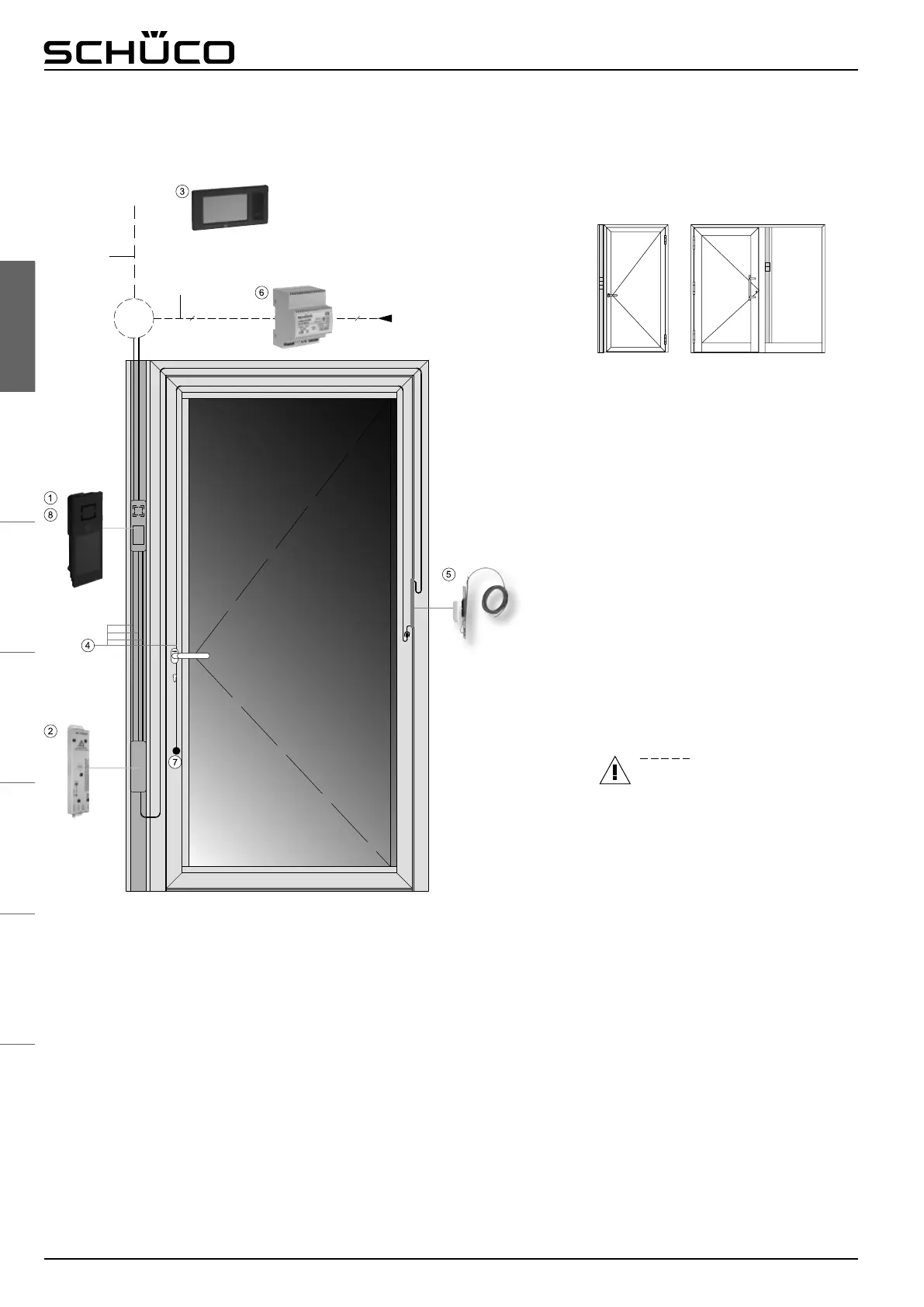

Anwendungsbeispiel für Schüco DCS Touch Display, DCS Pfostenmontage am Blendrahmen
oder im Festfeld (Seitenteil)
Example of use for Schüco DCS Touch Display, DCS unit installation on the outer frame or in the xed light
(side section)
Verwendete Funktionspakete:
● Schüco DCS Basispaket – Touch Display
● Schüco DCS Ergänzungspaket – Elektrische
Schließtechnik
Function packages used:
● Schüco DCS basic package – Touch Display
● Schüco DCS supplementary package –
electric lock technology
Einsetzbar in:
Can be used in:
Das Schüco DCS Touch Display ist in dem im schlossseitig am Blendrahmen
montierten Schüco DCS Pfosten eingesetzt (bei Türen mit Seitenteil kann
der Schüco DCS Pfosten auch im Festfeld eingesetzt werden) und dient
der Türkommunikation und Zutrittskontrolle.
Die Tür kann zusätzlich mit dem Schüco IP Secure Connector ausgestattet
werden. Dieser ermöglicht die gesicherte Ansteuerung von z.B. Motor-
schlössern. Der IP Secure Connector wird im geschützten Innenbereich
montiert. Alle Komponenten können mit vorkonfektionierten Leitungssätzen
einfach und konfortabel verdrahtet werden.
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS Touch Display is inserted in the Schüco DCS unit that
is mounted on the outer frame on the lock side
(for doors with a side section, the Schüco DCS unit can also be inserted
in the xed light) and is used for door communication and access control.
In addition, the door can be tted with the Schüco IP secure connector.
This enables the secure control of electric locks, for example.
The IP secure connector is installed in the protected interior area.
All components can be wired easily and conveniently with prepared cable
kits.
The supplementary package for electric lock technology is available for the
use of electric locks or electric strikes. Please note that locks and electric
strikes must be ordered separately to suit the application
(see order manual 1-4 for door ttings).
* optional
* Optional
230 V / 50 Hz
32
2 x 1,5 mm
2
(max. 50 m)
2 x 1.5 mm
2
(max. 50 m)
min. Cat-5e
max. 50 m
min. Cat-5e
max. 50 m
Netzwerk
Network
*
