Schüco DCS - Page 18

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 2-8
07.2016 / 54105
Bestellkombinatorik Schüco DCS Touch Display
Ordering combinations - Schüco DCS Touch Display
230 V / 50 Hz
32

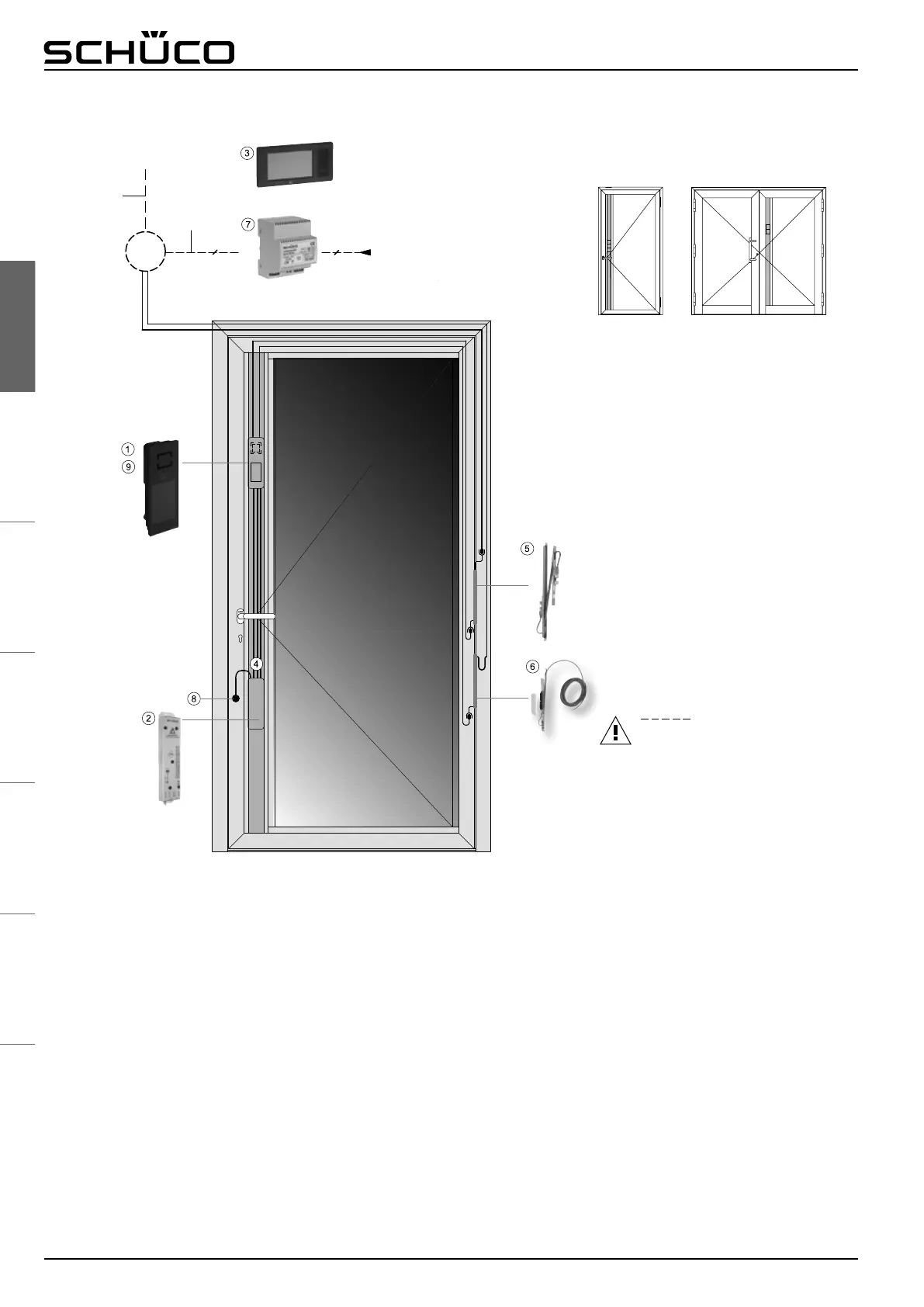

Anwendungsbeispiell für Schüco DCS Touch Display, DCS Pfostenmontage im Flügel
Example of use for Schüco DCS Touch Display, DCS unit installation in the leaf
Das Schüco DCS Touch Display ist in dem im Flügel schlossseitig
montierten Schüco DCS Pfosten eingesetzt (bei 2-g. Türen wird der
Schüco DCS Pfosten im Standügel eingesetzt) und dient der Türkommuni-
kation und Zutrittskontrolle. Die Tür kann zusätzlich mit dem
Schüco IP Secure Connector ausgestattet werden. Dieser ermöglicht die
gesicherte Ansteuerung von z.B. Motorschlössern.
Der IP Secure Connector wird im geschützten Innenbereich montiert.
Alle Komponenten können mit vorkonfektionierten Leitungssätzen einfach
und konfortabel verdrahtet werden.
Je nach Anwendungsfall wird das jeweilige Schüco DCS Basispaket-Zutritts-
kontrolle eingesetzt.
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS Touch Display is inserted in the Schüco DCS unit that is
mounted in the leaf on the lock side (for double-leaf doors, the Schüco DCS
unit is inserted in the secondary leaf) and is used for door communication
and access control. In addition, the door can be tted with the Schüco IP
secure connector.
This enables the secure control of electric locks, for example. The IP secure
connector is installed in the protected interior area. All components can be
wired easily and conveniently with prepared cable kits. Depending on the
case of application, the respective Schüco DCS basic package for access
control is used.
The supplementary package for electric lock technology is available for
the use of electric locks or electric strikes. Please note that locks and electric
strikes must be ordered separately to suit the application
(see order manual 1-4 for door ttings).
Einsetzbar in:
Can be used in:
*
Verwendete Funktionspakete:
● Schüco DCS Basispaket – Touch Display
● Schüco DCS Ergänzungspaket – Elektrische
Schließtechnik
Function packages used:
● Schüco DCS basic package – Touch Display
● Schüco DCS supplementary package –
● electric lock technology
Leitung bauseits
Cable supplied by customer
* optional
* Optional
2 x 1,5 mm
2
(max. 50 m)
2 x 1.5 mm
2
(max. 50 m)
min. Cat-5e
max. 50 m
Min. Cat-5e
Max. 50 m
Netzwerk
Network
