Schüco Door Control System (DCS)
C 2-10
07.2016 / 54105
Bestellkombinatorik Schüco DCS Touch Display
Ordering combinations - Schüco DCS Touch Display
Einsetzbar in:
Can be used in:

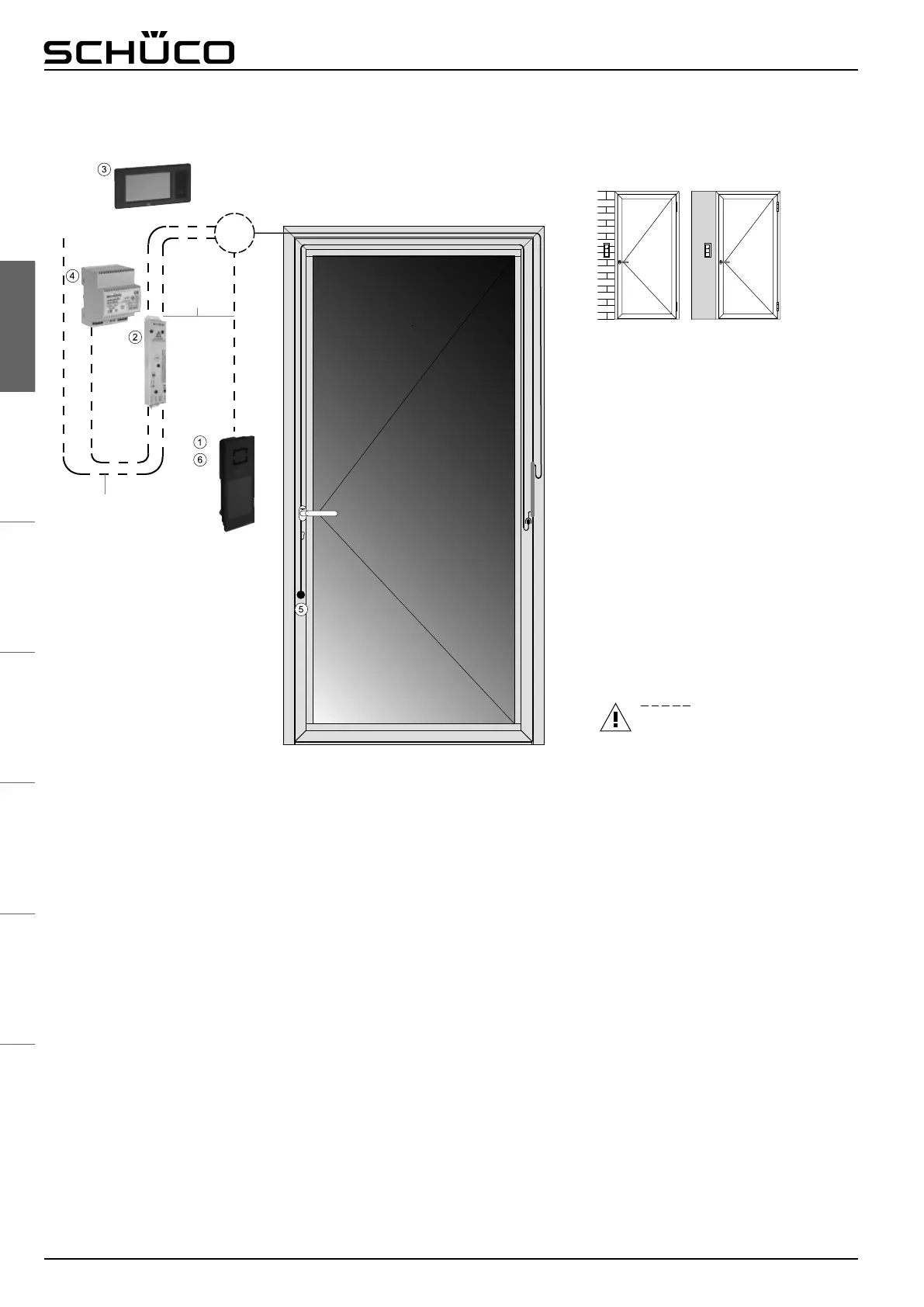

Anwendungsbeispiell für Schüco DCS Touch Display, Wand- oder Paneelmontage
Example of use for Schüco DCS Touch Display, wall or panel installation
Das Schüco DCS Touch Display ist in der Wand oder einem Paneel neben
der Tür verbaut und dient der Türkommunikation und Zutrittskontrolle.
Die Tür kann zusätzlich mit dem Schüco IP Secure Connector ausgestattet
werden. Dieser ermöglicht die gesicherte Ansteuerung von z.B.
Motorschlössern. Der IP Secure Connector wird im geschützten Innenbe-
reich montiert. Alle Komponenten können mit vorkonfektionierten Leitungs-
sätzen einfach und konfortabel verdrahtet werden.
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS Touch Display is installed in the wall or a panel next to
the door and is used for door communication and access control.
In addition, the door can be tted with the Schüco IP secure connector.
This enables the secure control of electric locks, for example.
The IP secure connector is installed in the protected interior area.
All components can be wired easily and conveniently with prepared cable
kits.
The supplementary package for electric lock technology is available for
the use of electric locks or electric strikes. Please note that locks and electric
strikes must be ordered separately to suit the application
(see order manual 1-4 for door ttings).
Verwendete Funktionspakete:
● Schüco DCS Basispaket – Touch Display
● Schüco DCS Ergänzungspaket –
Elektrische Schließtechnik
Function packages used:
● Schüco DCS basic package – Touch Display
● Schüco DCS supplementary package –
electric lock technology
*
Leitung bauseits
Cable supplied by customer
* optional
* Optional
min. Cat-5e
max. 50 m
Min. Cat-5e
Max. 50 m
Netzwerk
Network
min. Cat-5e
max. 50 m
Min. Cat-5e
Max. 50 m
