Schüco DCS - Page 25

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 2-15
07.2016 / 54105
Produkte und Funktionen • Products and functions
Schüco Door Control System (DCS)
Schüco Door Control System (DCS)

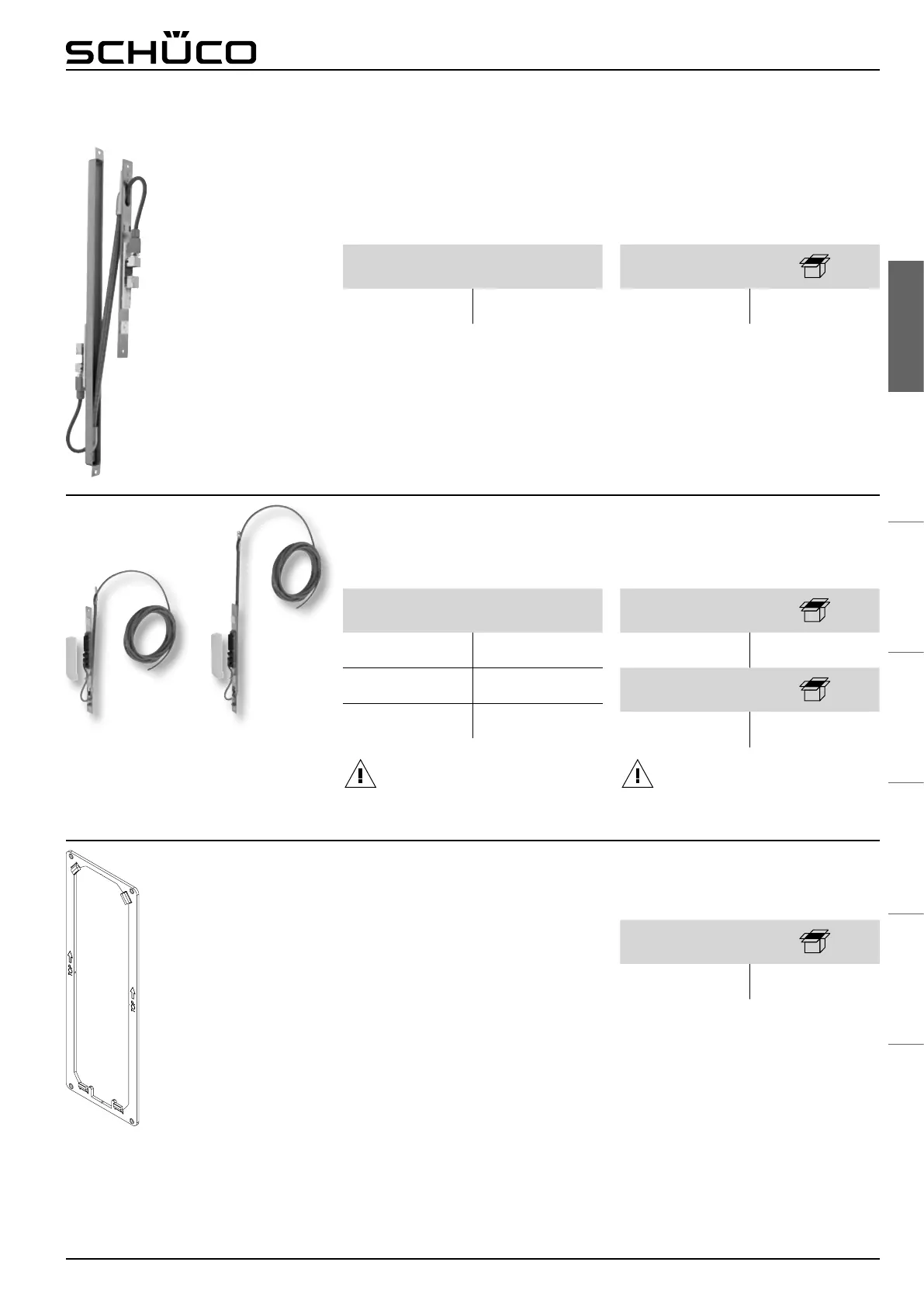

Montagerahmen
Optionaler Montagerahmen zur nachträglichen
Ausrichtung des Schüco DCS Touch Display im
Schüco DCS Prol.
Mounting frame
Optional mounting frame for subsequent
alignment of the Schüco DCS touchscreen in the
Schüco DCS prole.
Art.-Nr.
Art. No.
263 269 1
Trennbarer Leitungsübergang
Zum sicheren, trennbaren Anschluss komplexer
Systeme im Türügel.
● Ausführung: 12-polig (12 x 0,14 mm²)
● Bauseitige Leitung 6 m
Detachable cable link connector
For the secure, separable connection of complex
systems in the door leaf.
● Design: 12-core (12 x 0.14 mm²)
● 6 m cable supplied by customer
Technische Daten
Technical data
Eingangsspannung
Input voltage
max. DC 30 V
Eingangsstrom
Input current
1,0 A
Schutzart
Protection rating
IP 20
Öffnungswinkel 100˚
100 opening angle
263 016 1
Öffnungswinkel 180˚
180 opening angle
263 017 1
263 016 263 017
Nicht zum Anschluss von
Alarmkontakten (z.B. VDS) zugelassen!
Not approved for connecting alarm
contacts (e.g. VDS).
1)
Für POE+ geeignet
1)
Suitable for POE+
Leitungsübergang Flügelmontage
Leitungsübergang zur sicheren Leitungsführung
zwischen Blend- und Flügelrahmen.
● Öffnungswinkel 100° - 180°
● Auf beiden Seiten trennbar
● CAT 5e Standard
1)
Cable link connector for leaf installation
Cable link connector for secure cabling between
outer and leaf frames.
● Opening angle of 100° - 180°
● Can be separated on both sides
● CAT 5e standard
1)
Art.-Nr.
Art. No.
263 273 1
Technische Daten
Technical data
Schutzart
Protection rating
IP 20
