Schüco Door Control System (DCS)
C 3-2
07.2016 / 54105
Bestellkombinatorik Zutrittskontrolle • Ordering combinations – access control
** siehe Stanzstufe
„Universelles Zubehör“.
** See “Universal accessories” section.
Leitung bauseits
Cable supplied by customer
230 V / 50 Hz
32
3 3 2
IN1* IN2* OUT2*

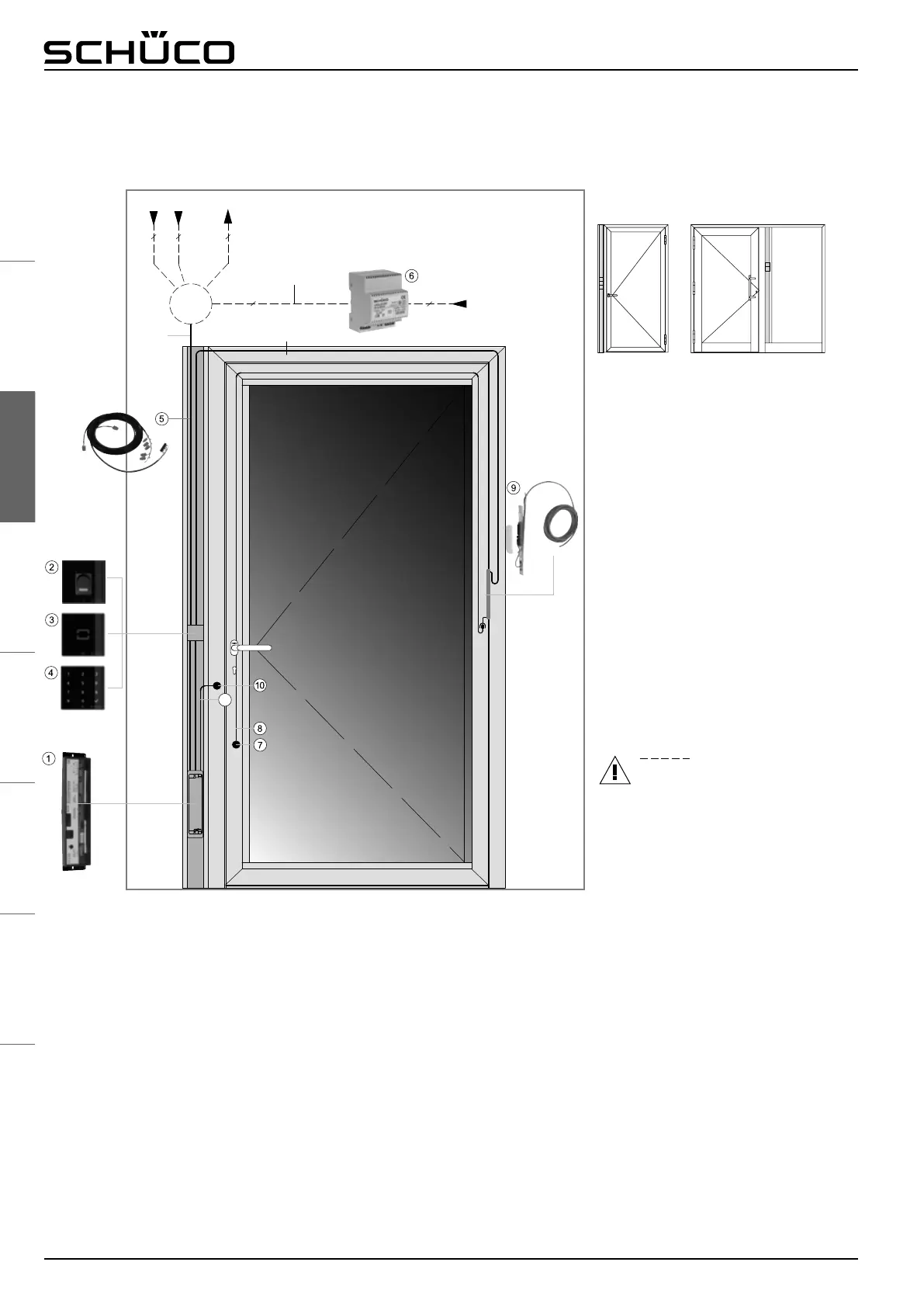

Anwendungsbeispiel für Schüco DCS Zutrittskontrolle, DCS Pfostenmontage am Blendrahmen
oder im Festfeld (Seitenteil)
Example of use for Schüco DCS access control, DCS unit installation on the outer frame or in the xed light
(side section)
Verwendete Funktionspakete:
● Schüco DCS Basispaket – Zutrittkontrolle
(wahlweise Fingerprint, Code Tastatur oder
RFID Leser)
● Schüco DCS Ergänzungspaket – Elektrische
Schließtechnik
Function packages used:
● Schüco DCS basic package – access control
(with Fingerprint system, code keypad or RFID
reader)
● Schüco DCS supplementary package – electric
lock technology
Einsetzbar in:
Can be used in:
11
2 x 1,5 mm
2
(max. 50 m)
2 x 1.5 mm
2
(max. 50 m)
max. 4 m
max. 4 m
Das Schüco DCS Modul Zutrittskontrolle ist in dem im schlossseitig am
Blendrahmen montierten Schüco DCS Pfosten eingesetzt (bei Türen mit
Seitenteil kann der Schüco DCS Pfosten auch im Festfeld eingesetzt
werden). Die Tür ist wahlweise mit einem Fingerprint-, einem RFID Leser-
oder einer Code Tastatur, inklusive eines vorkonfektionierten Leitungssatzes
zur einfachen und konfortablen Verdrahtung der elektrischen Komponenten
ausgestattet.
Je nach Anwendungsfall wird das jeweilige Schüco DCS Basispaket
Zutrittskontrolle eingesetzt.
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS access control module is inserted in the Schüco DCS unit
that is mounted on the outer frame on the lock side (for doors with a side
section, the Schüco DCS unit can also be inserted in the xed light).
The door is tted with a Fingerprint system, RFID reader or a code keypad,
including a prepared set of cables for easy and convenient wiring of the
electrical components.
Depending on the case of application, the respective Schüco DCS basic
package for access control is used.
The supplementary package for electric lock technology is available for the
use of electric locks or electric strikes. Please note that locks and electric
strikes must be ordered separately to suit the application
(see order manual 1-4 for door ttings).
wahlweise
Optional
*
*
Art.-Nr.
262 717
Art.-Nr.
262 717
**
* optional
* Optional
Hinweis: Aus Sicherheitsgründen ist die Steuereinheit im Gebäude zu montieren!
Note: For safety reasons, the control unit must be installed in the building.
**
**
**
