Schüco Door Control System (DCS)
C 3-4
07.2016 / 54105
Bestellkombinatorik Zutrittskontrolle • Ordering combinations – access control

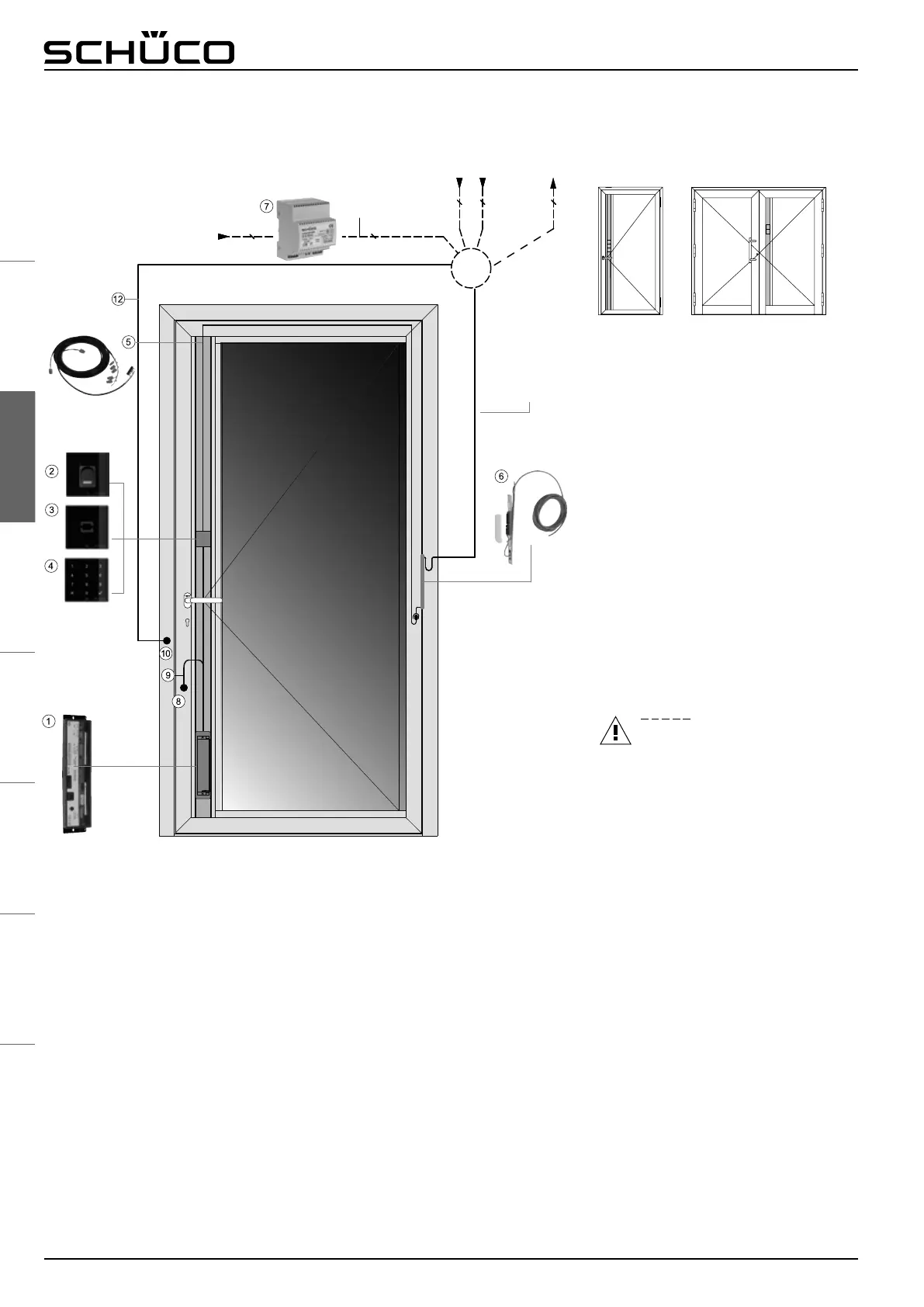

Anwendungsbeispiell für Schüco DCS Zutrittskontrolle, DCS Pfostenmontage im Flügel
Example of use for Schüco DCS access control, DCS unit installation in the leaf
Die Schüco DCS Module Zutrittskontrolle sind in dem im Flügel schlossseitig
montierten Schüco DCS Pfosten eingesetzt (bei 2-g. Türen wird der
Schüco DCS Pfosten im Standügel eingesetzt).Die Tür ist wahlweise mit
einem Fingerprint-, einem RFID Leser- oder einer Code Tastatur, inklusive
eines vorkonfektionierten Leitungssatzes zur einfachen und konfortablen
Verdrahtung der elektrischen Komponenten ausgestattet.
Je nach Anwendungsfall wird das jeweilige Schüco DCS Basispaket-
Zutrittskontrolle eingesetzt.
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS access control modules are inserted in the
Schüco DCS unit that is installed in the leaf on the lock side
(for double-leaf doors, the Schüco DCS unit is inserted in the secondary
leaf). The door is tted with a Fingerprint system, RFID reader or a code
keypad, including a prepared set of cables for easy and convenient wiring of
the electrical components.
Depending on the case of application, the respective Schüco DCS basic
package for access control is used. The supplementary package for electric
lock technology is available for the use of electric locks or electric strikes.
Please note that locks and electric strikes must be ordered separately to suit
the application (see order manual 1-4 for door ttings).
230 V / 50 Hz
3 2
3 3 2
IN1* IN2* OUT2*
Einsetzbar in:
Can be used in:
*
*
2 x 1,5 mm
2
(max. 50 m)
2 x 1.5 mm
2
(max. 50 m)
max. 6 m
Max. 6 m
wahlweise
Optional
Verwendete Funktionspakete:
● Schüco DCS Basispaket – Zutrittkontrolle
(wahlweise Fingerprint, Code Tastatur oder
RFID Leser)
● Schüco DCS Ergänzungspaket – Elektrische
Schließtechnik
Function packages used:
● Schüco DCS basic package – access control
(with Fingerprint system, code keypad or RFID
reader)
● Schüco DCS supplementary package – electric
lock technology
** siehe Stanzstufe
„Universelles Zubehör“.
** See “Universal accessories” section.
Leitung bauseits
Cable supplied by customer
* optional
* Optional
Art.-Nr.
262 717
Art.-Nr.
262 717
**
Hinweis: Aus Sicherheitsgründen ist die Steuereinheit im Gebäude zu montieren!
Note: For safety reasons, the control unit must be installed in the building.
**
**
**
