Schüco DCS - Steuereinheit - Zutrittskontrolle (standalone); Installation and technical data

Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 3-8
07.2016 / 54105
Produkte und Funktionen • Products and functions
Steuereinheit – Zutrittskontrolle
(standalone)
Montage entweder prolintegriert im DCS Prol
(Innenbereich) oder bauseitig z. B. Aufputz oder in
der Zwischendecke (im gesicherten Bereich)
● Anschluss für max. 2 Bedienelemente
(manipulationssichere Buskommunikation)
● 2 Ausgänge (für E-Öffner / Motorschloss,
Einbruchmeldeanlage o. ä. )
● 2 Eingänge (für externe Freigabe und
Systemsperrung)
● Parametrierung über DIP-Schalter
Control unit – access control
(stand-alone)
Installation either integrated into the DCS prole
(inside area) or on site e.g. surface-mounted or in
the intermediate oor (in secure area)
● Connection for max. 2 operating units
(tamper-proof bus communication)
● 2 outputs (for electric strike / electric lock,
burglar alarm system or similar)
● 2 inputs (for external release and system
locking)
● Parameters set using DIP switch
1)
Stabilisiert
1)
Stabilised
Technische Daten Technical data
Art.-Nr.
Art. No.
Eingangsspannung 12 - 30 V / DC* (+/- 15 %)
1)
Input voltage
262 988 1
Eingangsstrom
50 mA
bei 24 V / DC
50 mA
with 24 V / DC
Input current
Schutzart IP 20 Protection rating
Betriebstemperatur
-20 °C bis +70 °C
-20 °C to +70 °C
Operating temperature
SV DC-
SV DC+
DC+
GND
IN1
OUT1 DC+ C
OUT1 GND
OUT1 NO (NC)
DC 5V
GND
DATA A
DATA B
OUT2 NO
DC+ / 24 - 30V
DC- / GND
DC+
GND
DC+
GND
2 x 2 x 0,8 mm
max. 10 m
DC+
IN2
OUT2 C
OUT2 NO (NC)
DC 5V
GND
DATA A
DATA B
Reader 1
Reader 2
OUT1 NO
DC+
GND
263033
262619 /
IN2
OUT2 C
DC 5V
GND
DATA A
DATA B
DC 5V
GND
DATA A
DATA B
IN 1
max. 60 V / 2,5 A
2 x 2 x 0,8 mm
max. 10 m
GND
GND DATA B
DATA A
24V
Funktionsbelegung:
Function assignment:
IN1 : externe Freigabe
IN2 : Sperrung Leser / Tastatur
OUT1: Öffnungsbefehl (E-Öffner / Motorschloss)
OUT2: potentialfreier Schaltkontakt
IN1: External release
IN2: Block reader / keypad
OUT1: Opening command (electric strike / electric lock)
OUT2: Potential-free switching contact
E-Öffner / Motorschloss *
Electric strike / electric lock *
1. RFID Leser / Tastatur
First RFID reader / keypad
2. RFID Leser / Tastatur
Second RFID reader /
keypad

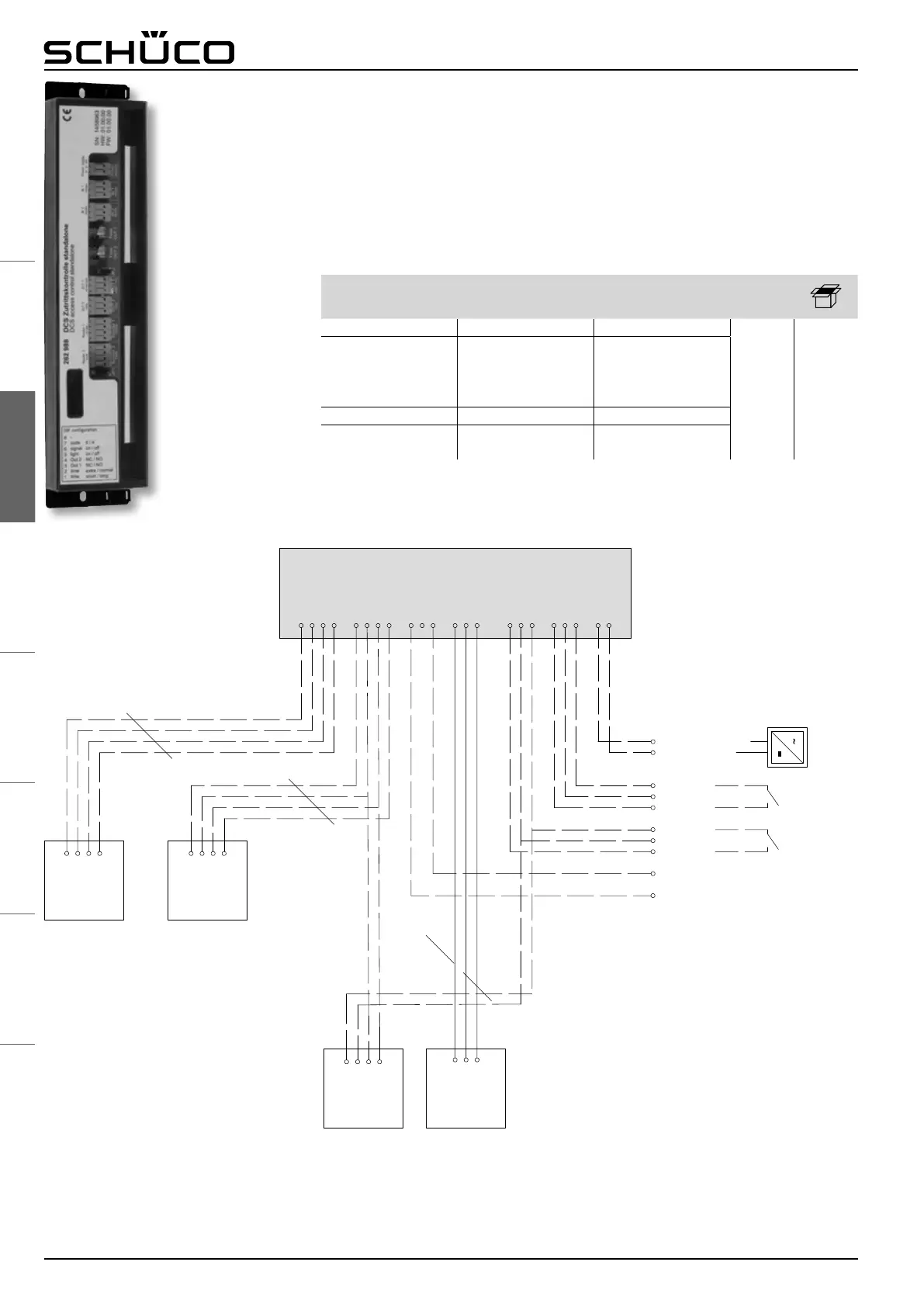

Blockschaltbild Steuereinheit
Block diagram for control unit
* Geeignete und empfohlene Netzteile: 262 682 / 263 099 / 262 683 / 262 862
* Suitable and recommended power packs: 262 682 / 263 099 / 262 683 / 262 862
Fingerprint / Fingerprint BT
Fingerprint / Fingerprint BT
