Bestellkombinatorik Fluchttürsicherung • Ordering combinations - emergency exit switch

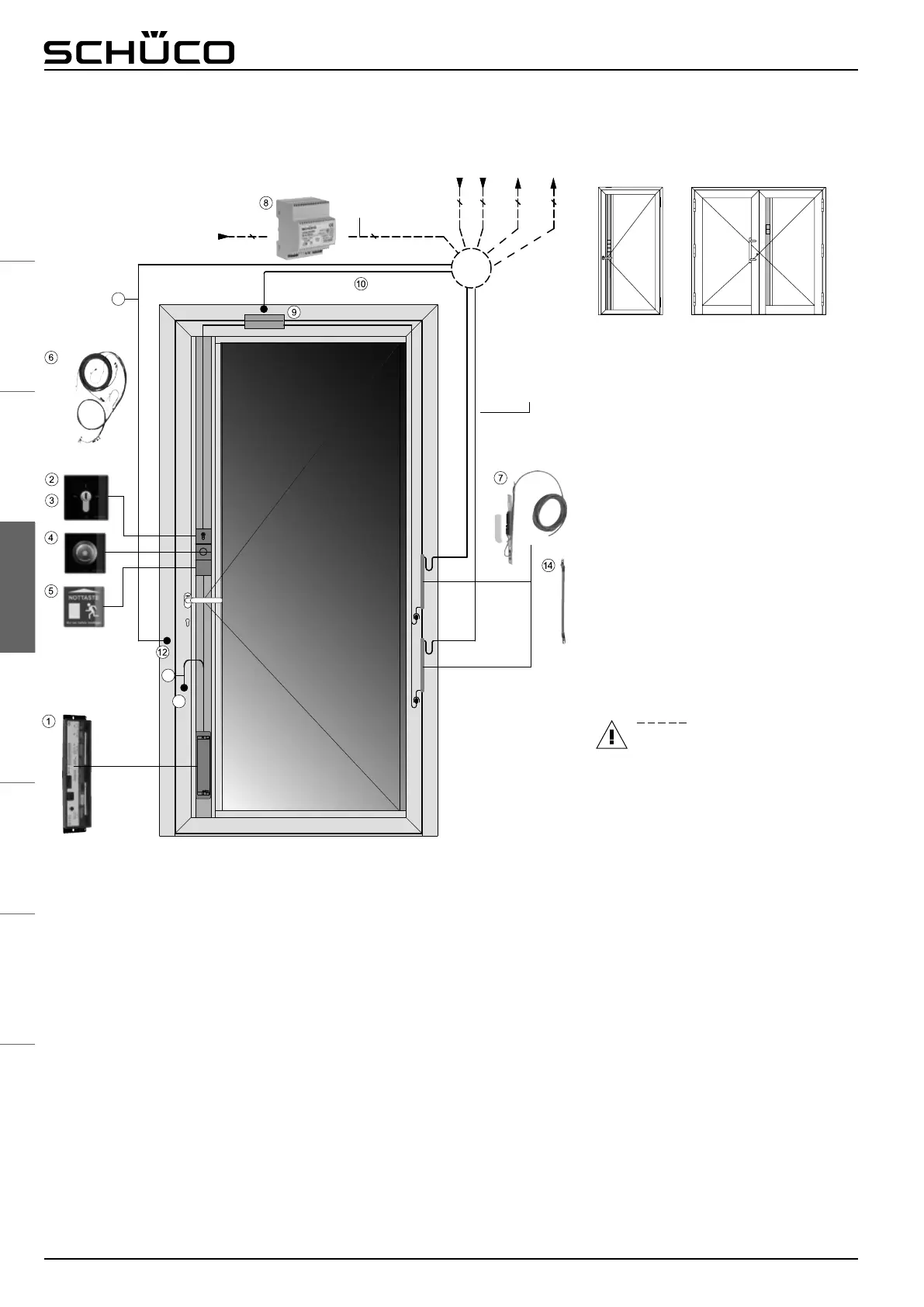

Anwendungsbeispiel für Schüco DCS Fluchttürsicherung, DCS Pfostenmontage im Flügel
Example of use for Schüco DCS emergency exit control, DCS unit installation in the leaf
Die Schüco DCS Module sind in dem im Flügel schlossseitig montierten
Schüco DCS Pfosten eingesetzt (bei 2-g. Türen wird der Schüco DCS
Pfosten im Standügel eingesetzt). Die Tür ist mit allen notwendigen
Komponeten einer Fluchttürsicherung, wie Steuer und Bedienelementen,
inklusive eines vorkonfektionierten Leitungssatzes zur einfachen und
konfortablen Verdrahtung der elektrischen Komponenten sowie einem
passenden Netzteil (Basispaket), ausgestattet.
Darüber hinaus wird ein nach EltVTR zugelassenes elektrisches Verriege-
lungselement (Fluchttüröffner / Haftmagnet) verwendet. Das elektrische
Verriegelungselement hält die Tür im bestromten Zustand zusätzlich zu den
üblichen mechanischen Schlössern geschlossen. Bei Betätigung des
Nottasters oder Ansteuerung über die Steuereinheit der Fluchttürsicherung
wird die Spannungsversorgung unterbrochen und das Verriegelungselement
wird augenblicklich freigegeben. Dies gilt auch im Falle eines Stromausfalls
(Ergänzungspaket - Verriegelungselement nach EltVTR).
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS modules are inserted in the Schüco DCS unit that is
installed in the leaf on the lock side (for double-leaf doors,
the Schüco DCS unit is inserted in the secondary leaf).
The door is tted with all of the necessary components for an emergency exit
control, such as control and operating units, including a prepared set of
cables for easy and convenient wiring of the electrical components as well
as a suitable power pack (basic package).
Furthermore, an electric locking element approved in accordance with
EltVTR (emergency door opener / holding magnet) is used. In addition to the
standard mechanical locks, the electric locking element keeps the door
closed when the current is on. When the emergency button is operated or
controlled via the control unit of the emergency exit control, the power supply
is interrupted and the locking element is immediately released. This also
applies in the event of a power failure (supplementary package - locking
element in accordance with EltVTR). The supplementary package for electric
lock technology is available for the use of electric locks or electric strikes.
Please note that locks and electric strikes must be ordered separately to suit
the application (see order manual 1-4 for door ttings).
230 V / 50 Hz
3 2
2 2 2 2
IN1* IN2* OUT1* OUT2*
Verwendete Funktionspakete:
● Schüco DCS Basispaket – Fluchttürsicherung
● Schüco DCS Ergänzungspaket –
Verriegelungselement nach EltVTR
● Schüco DCS Ergänzungspaket –
Elektrische Schließtechnik
Function packages used:
● Schüco DCS basic package – emergency exit
control
● Schüco DCS supplementary package –
locking element in accordance with EltVTR
● Schüco DCS supplementary package –
electric lock technology
Einsetzbar in:
Can be used in:
13
13
*
*
*
11
*
**
*
2 x 1,5 mm
2
(max. 50 m)
2 x 1.5 mm
2
(max. 50 m)
Art.-Nr.
262 717
Art.-Nr.
262 717
max. 6 m
Max. 6 m
** siehe Stanzstufe
„Universelles Zubehör“.
** See “Universal accessories” section.
Leitung bauseits
Cable supplied by customer
* optional
* Optional
