Introduction Einleitung
DCS Touch Display DCS Touch Display
Access control Zutrittskontrolle
Emergency exit switch Fluchttürsicherung
Door communication Türkommunikation
Components Komponenten
Accessories Zubehör
Schüco Door Control System (DCS)
C 4-4
07.2016 / 54105
Bestellkombinatorik Fluchttürsicherung • Ordering combinations - emergency exit switch
230 V / 50 Hz
32
2 2 2 2
IN1* IN2*OUT1*OUT2*
2 x 1,5 mm
2
(max. 50 m)
2 x 1.5 mm
2
(max. 50 m)

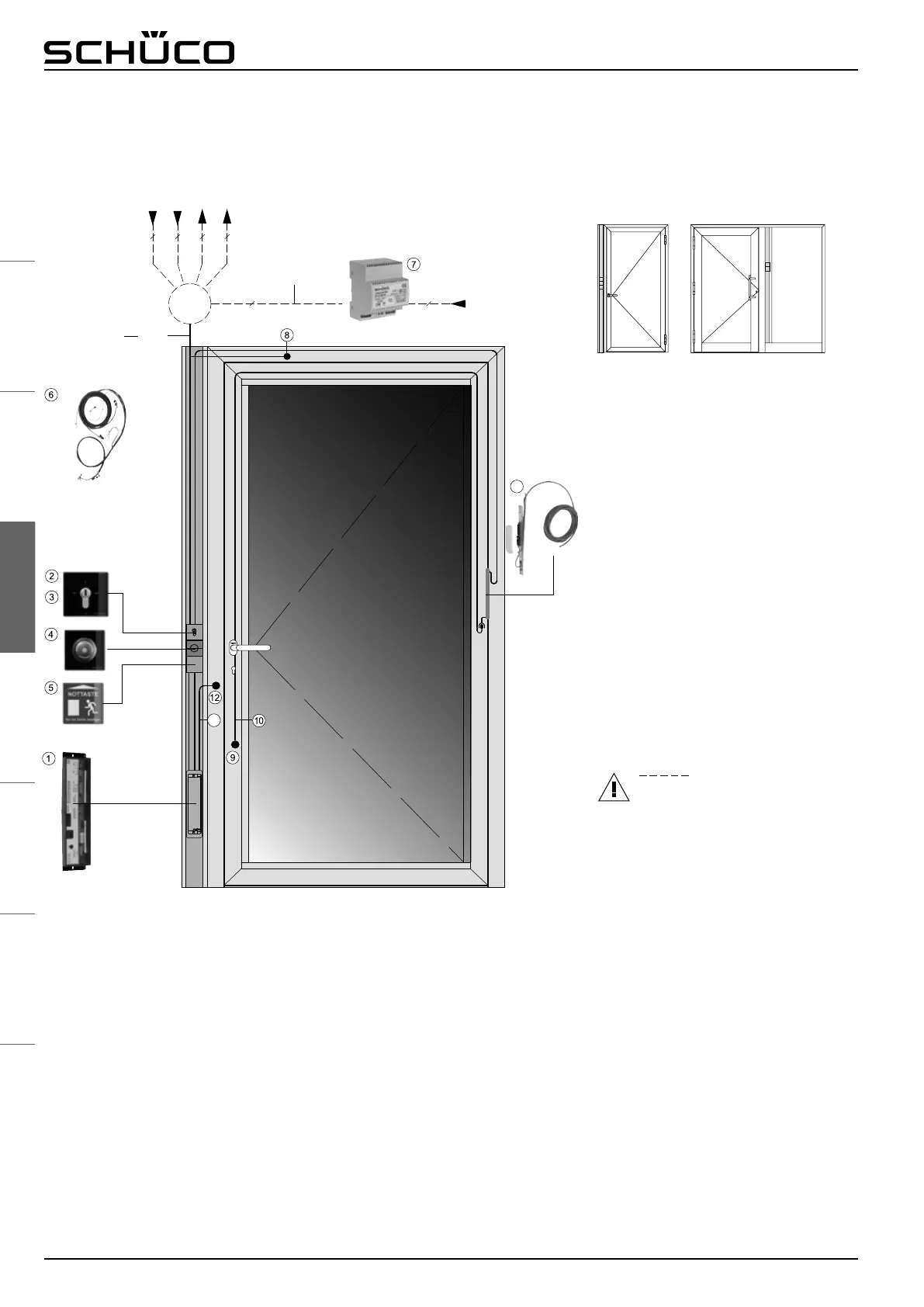

Anwendungsbeispiel für Schüco DCS Fluchttürsicherung, Schüco DCS Pfostenmontage am Blendrahmen
oder im Festfeld (Seitenteil)
Example of use for Schüco DCS emergency exit control, Schüco DCS unit installation on the outer frame or
in the xed light (side section)
Verwendete Funktionspakete:
● Schüco DCS Basispaket – Fluchttürsicherung
● Schüco DCS Ergänzungspaket –
Verriegelungselement nach EltVTR
● Schüco DCS Ergänzungspaket –
Elektrische Schließtechnik
Function packages used:
● Schüco DCS basic package – emergency exit
control
● Schüco DCS supplementary package –
locking element in accordance with EltVTR
● Schüco DCS supplementary package –
electric lock technology
Einsetzbar in:
Can be used in:
13
11
Art.-Nr.
262 717
Art.-Nr.
262 717
max. 4 m
max. 4 m
Die Schüco DCS Module sind in dem im schlossseitig am Blendrahmen
montierten Schüco DCS Pfosten eingesetzt (bei Türen mit Seitenteil kann
der Schüco DCS Pfosten auch im Festfeld eingesetzt werden). Die Tür ist
mit allen notwendigen Komponenten einer Fluchttürsicherung, wie Steuer
und Bedienelementen, inklusive eines vorkonfektionierten Leitungssatzes
zur einfachen und konfortablen Verdrahtung der elektrischen Komponenten
sowie einem passenden Netzteil (Basispaket), ausgestattet.
Darüber hinaus wird ein nach EltVTR zugelassenes elektrisches Verriege-
lungselement (Fluchttüröffner / Haftmagnet) verwendet. Das elektrische
Verriegelungselement hält die Tür im bestromten Zustand zusätzlich zu den
üblichen mechanischen Schlössern geschlossen. Bei Betätigung des
Nottasters oder Ansteuerung über die Steuereinheit der Fluchttürsicherung
wird die Spannungsversorgung unterbrochen und das Verriegelungselement
wird augenblicklich freigegeben. Dies gilt auch im Falle eines Stromausfalls
(Ergänzungspaket - Verriegelungselement nach EltVTR).
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS modules are inserted in the Schüco DCS unit that is
mounted on the outer frame on the lock side (for doors with a side section,
the Schüco DCS unit can also be inserted in the xed light). The door is
tted with all of the necessary components for an emergency exit control,
such as control and operating units, including a prepared set of cables
for easy and convenient wiring of the electrical components as well as a
suitable power pack (basic package). Furthermore, an electric locking
element approved in accordance with EltVTR (emergency door opener /
holding magnet) is used. In addition to the standard mechanical locks, the
electric locking element keeps the door closed when the current is on.
When the emergency button is operated or controlled via the control unit
of the emergency exit control, the power supply is interrupted and the locking
element is immediately released. This also applies in the event of a power
failure (supplementary package - locking element in accordance with
EltVTR). The supplementary package for electric lock technology is available
for the use of electric locks or electric strikes. Please note that locks and
electric strikes must be ordered separately to suit the application
(see order manual 1-4 for door ttings).
** siehe Stanzstufe
„Universelles Zubehör“.
** See “Universal accessories” section.
Leitung bauseits
Cable supplied by customer
* optional
* Optional
*
*
**
