Schüco Door Control System (DCS)
C 5-4
07.2016 / 54105
Produkte und Funktionen • Products and functions
230 V / 50 Hz
5
26
2
6
2 6 3
12

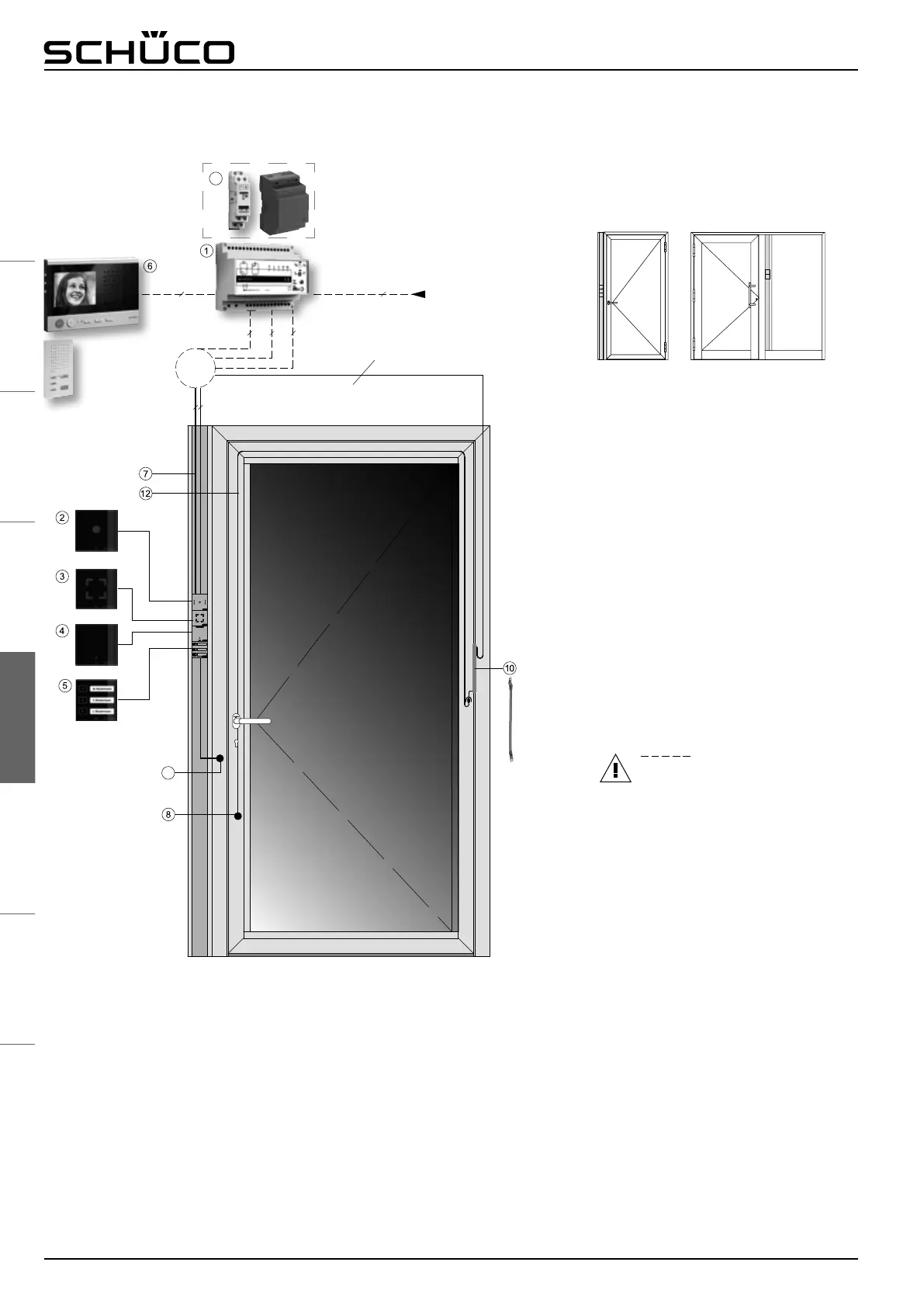

Anwendungsbeispiel für Schüco DCS Türkommunikation, DCS Pfostenmontage am Blendrahmen oder
im Festfeld (Seitenteil)
Example of use for Schüco DCS door communication, DCS unit installation on the outer frame or in the
xed light (side section)
Die Schüco DCS Module sind in dem im schlossseitig am Blendrahmen
montierten Schüco DCS Pfosten eingesetzt (bei Türen mit Seitenteil kann
der Schüco DCS Pfosten auch im Festfeld eingesetzt werden). Die Tür ist
wahlweise mit Audio- oder Audio-Videokommunikationsmodulen, inklusive
eines vorkonfektionierten Leitungssatzes zur einfachen und konfortablen
Verdrahtung der elektrischen Komponenten ausgestattet.
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS modules are inserted in the Schüco DCS unit that
is mounted on the outer frame on the lock side (for doors with a side section,
the Schüco DCS unit can also be inserted in the xed light).
The door is tted with audio or audio/video communication modules,
including a prepared set of cables for easy and convenient wiring of the
electrical components. The supplementary package for electric lock
technology is available for the use of electric locks or electric strikes.
Please note that locks and electric strikes must be ordered separately to suit
the application (see order manual 1-4 for door ttings).
*
* optional
* Optional
Leitung bauseits
Cable supplied by customer
*
*
11
*
Einsetzbar in:
Can be used in:
Verwendete Funktionspakete:
● Schüco DCS Basispaket -
Audio-Türkommunikation
● Schüco DCS Basispaket -
Audio-/Video-Türkommunikation
● Schüco DCS Ergänzungspaket –
Elektrische Schließtechnik
Function packages used:
● Schüco DCS basic package -
audio door communication
● Schüco DCS basic package -
audio/video door communication
● Schüco DCS supplementary package -
electric lock technology
**
** Relais und Netzteil nur bei Einsatz
eines Motorschlosses erforderlich
** Relay and power pack only required
where an electric lock is used
13
