Schüco Door Control System (DCS)
C 5-6
07.2016 / 54105
Produkte und Funktionen • Products and functions

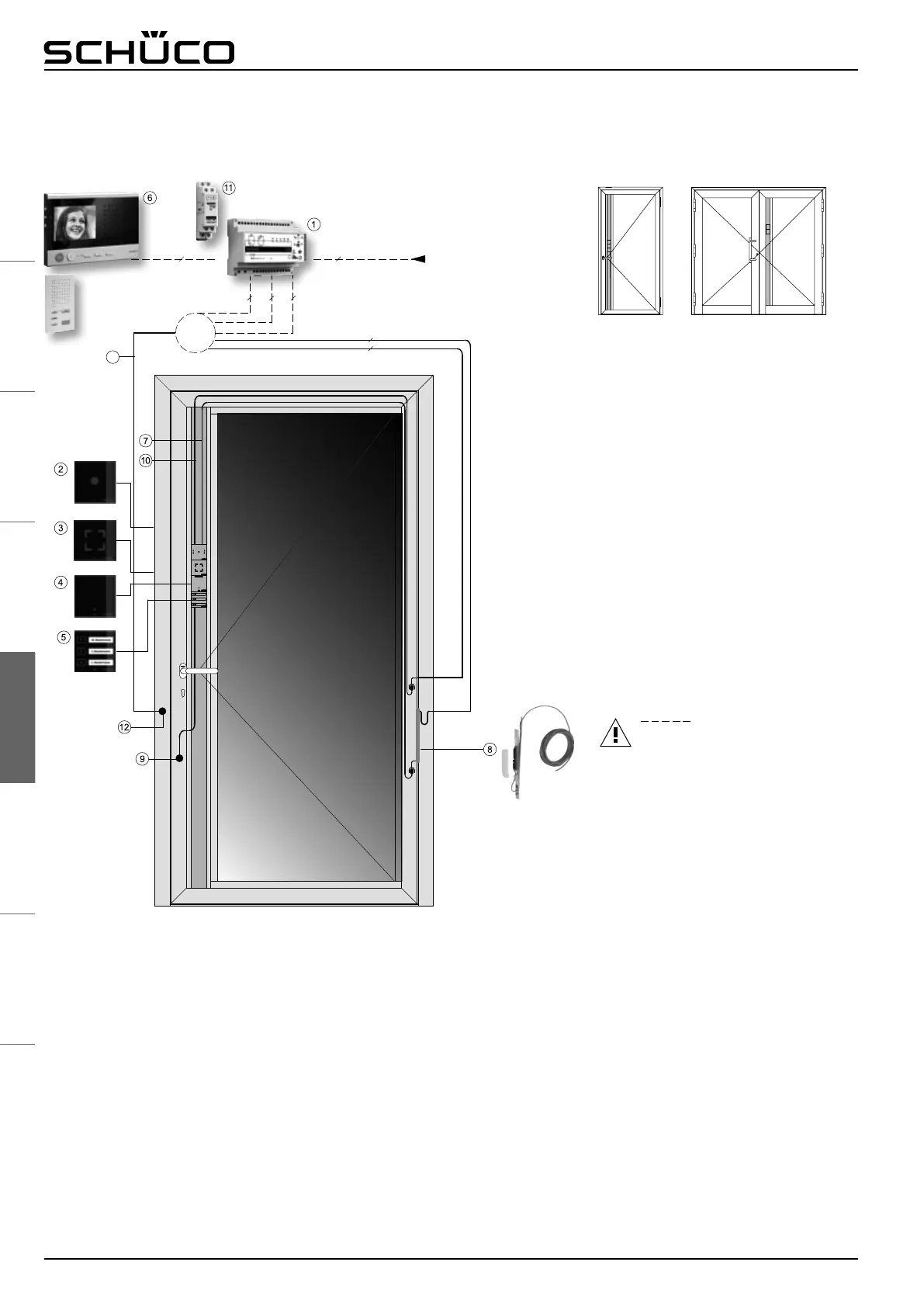

Einsatzbeispiel für Schüco DCS Türkommunikation, DCS Pfostenmontage im Flügel
Example of use for Schüco DCS door communication, DCS unit installation in the leaf
Die Schüco DCS Module sind in dem im schlossseitig am Blendrahmen
montierten Schüco DCS Pfosten eingesetzt (bei Türen mit Seitenteil kann
der Schüco DCS Pfosten auch im Festfeld eingesetzt werden). Die Tür ist
wahlweise mit Audio- oder Audio-Videokommunikationsmodulen, inklusive
eines vorkonfektionierten Leitungssatzes zur einfachen und konfortablen
Verdrahtung der elektrischen Komponenten ausgestattet.
Je nach Anwendungsfall wird das jeweilige Schüco DCS Basispaket-
Türkommunikation eingesetzt.
Für den Einsatz von elektrischen Motorschlössern oder E-Öffnern steht das
Ergänzungspaket - Elektrische Schließtechnik zur Verfügung. Bitte beachten
Sie, dass Schlösser und E-Öffner gemäß dem Einsatzfall separat bestellt
werden müssen (siehe Bestellkatalog 1-4 Türbeschläge).
The Schüco DCS modules are inserted in the Schüco DCS unit that
is mounted on the outer frame on the lock side (for doors with a side section,
the Schüco DCS unit can also be inserted in the xed light).
The door is tted with audio or audio/video communication modules,
including a prepared set of cables for easy and convenient wiring of the
electrical components. Depending on the case of application, the respective
Schüco DCS basic package for door communication is used.
The supplementary package for electric lock technology is available for
the use of electric locks or electric strikes. Please note that locks and electric
strikes must be ordered separately to suit the application
(see order manual 1-4 for door ttings).
Einsetzbar in:
Can be used in:
* optional
* Optional
Leitung bauseits
Cable supplied by customer
Verwendete Funktionspakete:
● Schüco DCS Basispaket -
Audio-Türkommunikation
● Schüco DCS Basispaket -
Audio-/Video-Türkommunikation
● Schüco DCS Ergänzungspaket –
Elektrische Schließtechnik
Function packages used:
● Schüco DCS basic package -
audio door communication
● Schüco DCS basic package -
audio/video door communication
● Schüco DCS supplementary package -
electric lock technology
230 V / 50 Hz
26
5
12
2 6 3
11
*
*
13
