Schüco DCS - Page 96

Fingerprint system Fingerprintsysteme
Radio-contr. systems Funksysteme
Emergency exit switch Fluchttürsicherung
Zutrittskontrolle • Access control
D 2-6
07.2016 / 54105
Produktübersicht • Produktübersicht

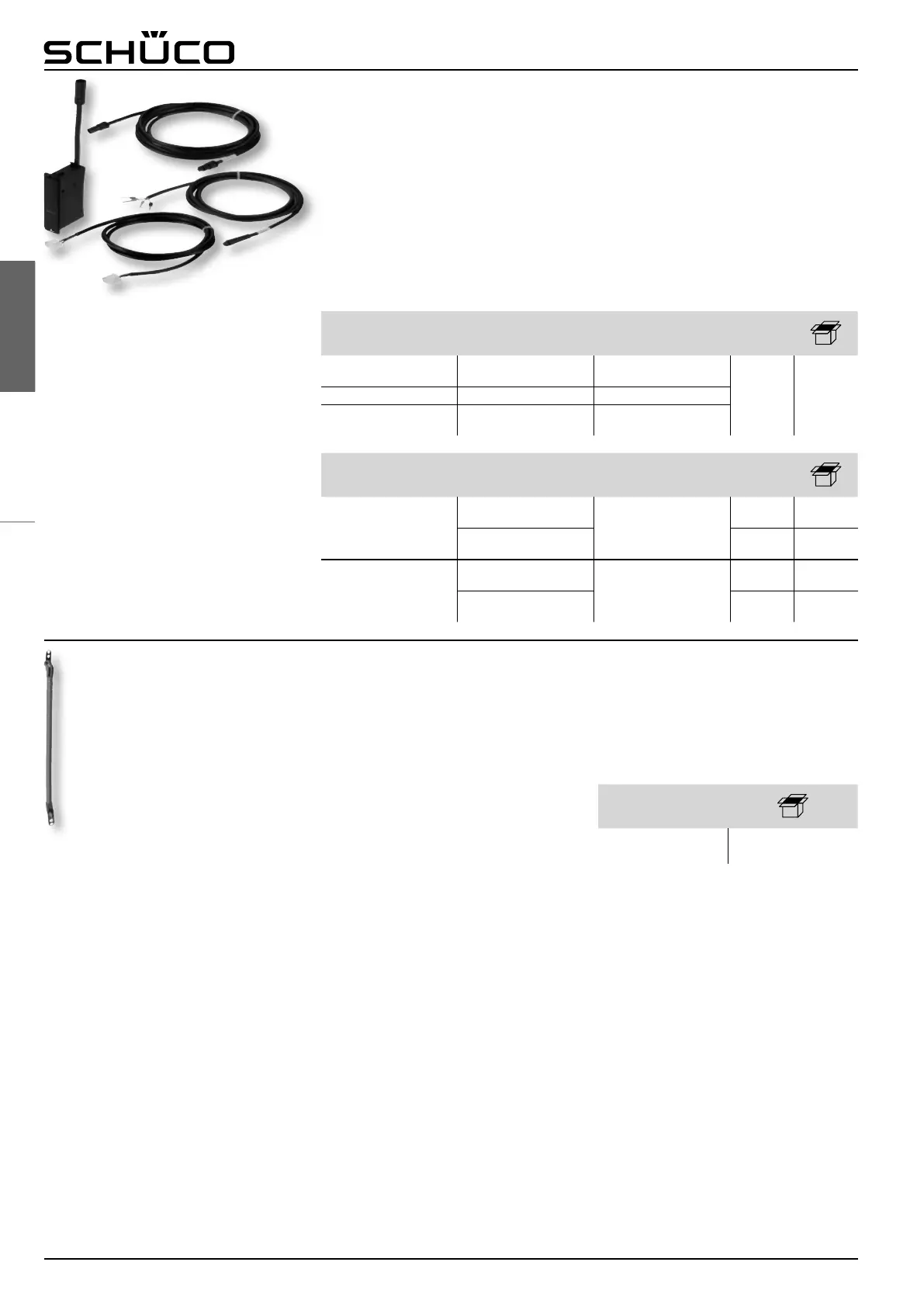

Schüco Verteilersets
Vorteile und Eigenschaften
● Benötigte Leitungen vollständig enthalten
● Verpolungssichere Steckverbindungen
-> Anschlussfehler werden vermieden
● Anschluss der Komponenten in der Tür durch
den Metallbauer möglich
● Einsparung von Leitungen
● Nur ein Leitungsübergang notwendig
● Blend- und Flügelrahmen trennbar
● Für alle baubaren Türgrößen geeignet.
● Funktionstest in der Werkstatt möglich
(anhand des Einstellgeräts)
● Klar denierte elektrische Schnittstelle für den
Anschluss an die Hauselektrik
Schüco distribution kits
Features and benets
● All the required cabling is included
● Reverse polarity protected plug-in connections
-> Connection errors are avoided
● The metal fabricator can connect the
components in the door
● Reduced amount of cabling
● Only one cable link connector required
● Outer and leaf frame can be separated
● Suitable for all door sizes
● Operation can be tested in the workshop
(using the set-up device)
● Clearly dened electrical interface to connect to
the building electrics
Technische Daten Technical data
Art.-Nr.
Art. No.
Eingangsspannung
DC 6 - 24 V
AC 8,5 - 24 V
Input voltage
– –Schutzart IP 54 Protection rating
Betriebstemperatur
-20 °C bis +70 °C
-20 °C to +70 °C
Operating temperature
Montageort der
Komponenten
Installation position of
the components
Art.-Nr.
Art. No.
Im Türügel
Schüco SafeMatic /
InterLock
In the door leaf
262 612 1
E-Öffner
Electric strike
262 614 1
Im Türblendrahmen
Schüco SafeMatic /
InterLock
In the door outer frame
262 613 1
E-Öffner
Electric strike
262 615 1
Art.-Nr.
Art. No.
262 599 1
Leitungsübergang
● Zur sicheren Leitungsführung zwischen
Blend- und Flügelrahmen
● Für Leitungen mit einem Ø bis 7 mm
● Länge ca. 330 mm
● Inklusive Befestigungsmaterial und
Montageanleitung
● Für alle Verteilersets geeignet
Cable link connector
● For secure cabling between outer and leaf
frames
● For cables with a diameter up to 7 mm
● Length approx. 330 mm
● Includes xings and installation instructions
● Suitable for all distribution kits
