Phase Select Switch
With this switch at 0, the HDPSW10L
output will be in phase with full-range
speakers in the system. At 180, it will
be out of phase. It may be advantageous
to try both positions, depending on the
particular vehicle or subwoofer location
Le commutateur de choix d’ phase
Ce commutateur étant en position 0, l’émission
du HDPSW10L sera en phase avec les
haut-parleurs à gamme étendue du système. À
180, elle sera en opposition de phase. Il pourrait
être avantageux d’essayer les deux positions
en fonction du type de véhicule ou de
l’emplacement du haut-parleur de graves
3
Using a dynamic music CD as a source, and
with GAIN set to MIN (minimum), increase the
headunit volume until the output becomes
noticeably distorted. Then reduce the headunit
volume to just below the point of distortion onset.
Adjust the GAIN as necessary to achieve maximum
system volume at minimum amplifier gain while
avoiding output clipping.
IMPORTANT NOTES:
For initial GAIN adjustment with Remote Bass
Control, if used, set to maximum.
Gain control / Adjustment
En utilisant un CD de musique dynamique comme
source, en réglant le GAIN à MIN (minimum),
augmenter le volume du récepteur audio jusqu’à
ce que le son soit clairement distordu. Réduire
ensuite le volume du récepteur audio jusqu’au
niveau précédant immédiatement le début de la
distorsion. Régler le niveau du GAIN afi n d’obtenir
le volume maximal du système pour un gain
minimum d’amplifi cation tout en évitant l’écrêtage
du son.
REMARQUE IMPORTANTE:
Pour le réglage initial du GAIN, et que le
niveau du contrôle à distance B s’il est utilisé, est
en position maximum.
Commande de Gain / réglage
3
CONNECTIONS / CONNEXIONS cont.
Illuminates Blue when the unit is turned on.
Illuminates Red if a short circuit or other fault
is detected. The amplifier will automatically
shut down if this occurs.
Cette DEL bleu s’illumine lorsque l’appareil est allumé.
Cette DEL rouge s’illumine si un courtcircuit court-circuit
ou d'un autre défaut. L’ampli s’éteint automatiquement
si cela se produit.
Use barrier spade terminals for the
amplifier’s power connections:
+12V Power, -12V Ground, &
+12V Remote.
Utiliser barrière spade terminaux de se connecter de la
l'alimentation électrique de l'amplificateur.
(+ 12V, 12V Ground, + 12V à distance)
4
4
5
5
Power-Protect LED DEL d’alimentation / DEL de
protection
Les connexions d’alimentation
6
Power Connections
6
Fuse
7
Use 15Amp fuse. Replace ONLY with the same
value fuse.
Utiliser uniquement des fusible 15A. Remplacez
uniquement avec le même fusible de valeur.
Fusible
7
Entrée RCA bas niveau
Entrée sonore
8
Speaker Input Connection
8
Connect to Left and Right Speaker (+/-)
high level inputs.
9
9
5
Connexion d'entrée du haut-parleur
Connectez-vous à gauche et à droite Président (+/-)
entrées haut niveau.
RCA Inputs
Connect to Left and Right RCA inputs.

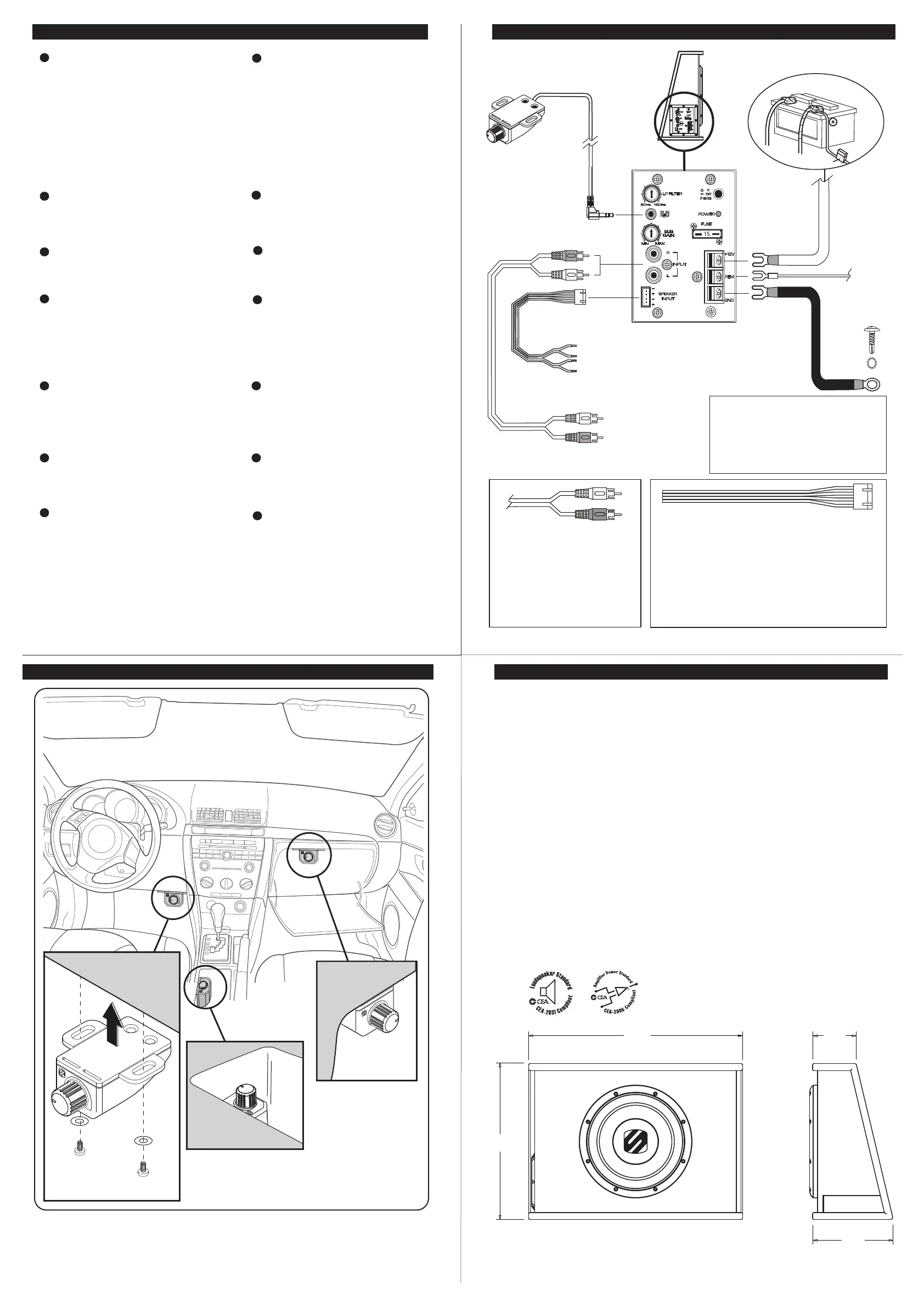

WIRING DIAGRAM / SCHÉMA DE CÂBLAGE
Fuse: 20A
(Not included)
Fusible: 20A
(Non inclus)
Chassis Ground
(Clean metal)
Terre du châssis
(Métal propre)
Battery 12V
Batterie 12V
Remote
Volume Control
Speaker Input Harness / see below for detail
Connecteur d'entrée du haut-parleur /
Voir ci-dessous pour plus de détail
(Optional): Remote connection is optional as the amplifier
turns on automatically when audio signal is detected. If using remote
in to control subwoofer, then connect lead to stereo’s Remote output
(amp turn on +12V).
Optionnel: La connexion à distance est facultative que le amplificateur
allumer automatiquement quand le signal audio est détectée. Si vous
utilisez la télécommande pour contrôler l'entrée subwoofer, puis
connecter à la sortie remote stéréo (ampli tour sur + 12V).
Contrôle à distance
HDPSW10L
Cables, screw not included
Câbles, vis non inclus
Gray: Right (+)
Gray/Black: Right (-)
White: Left (+)
White/Black: Left (-)
Red RCA: Right
White RCA: Left
RCA Low Level
RCA Bas niveau
Hi Level
Haut niveau
Gris: Droite (+)
Gris/Noir: Doite(-)
Blanc: Gauche (+)
Blanc/Noir: Gauche (-)
Rouge RCA: Droit
Blanc RCA: Gauche
Connect an RCA extention cable (sold separately)
to the line out leads on the back of your stereo.
Route cable and connect to the RCA inputs on the
HDPSW10L
Connectez un câble d'extension RCA (vendu
séparément) à la ligne mène sur le dos de votre
chaîne stéréo. Route câble et le raccorder aux
entrées RCA sur le HDPSW10L.
Speaker (Hi Level) input:
Use this input type is for Factory stereos without preamp (RCA) outputs, or
for ease of installation (for example at the rear vehicle speakers). Connect
the individual speaker leads to the corresponding vehicle speaker wires.
Cette connexion concerne les récepteurs audio qui ne sont pas équipés de
sorties pour niveau de préamplification. Le commutateur de choix d’entrée doit
être positionné à HI pour le fonctionnement.
6
BATT
*REM
GND
Cables, screw not included
Câbles, vis non inclus
*REM
RCA Extension cable
(Not included)
Câbles RCA d’extension
(non inclus).
+12V
REMOTE VOLUME CONTROL / CONTRÔLE DU VOLUME
Subwoofer Remote
Volume Control:
A. Under dash
B. Console
C. Glove Box
A
B
C
Choose a location for the optional remote subwoofer control
Choisissez un emplacement pour le contrôle subwoofer à
distance en option
Contrôle subwoofer
à distance
A. sous tableau de bord
B. console
C. compartiment de
rangement
7
Screws not included
vis non inclus
SPECIFICATIONS / SPÉCIFICATIONS
Model: HDPSW10L
Description: 10” Powered Subwoofer
Woofer
Size: 10” (25cm)
Cone: IMPP with Rubber Surround
Voice Coil: 1.75” ASV
Magnet: 30oz.
Enclosure
Design: Slot Vented Compact Wedge with Recessed Baffle
Construction: All MDF with Carpet/Vinyl Wrap
Amplifier:
Type: BTL (IC)
Power Output: 125W RMS, <1% THD+N at 14.4V into 2Ω
Signal-to-Noise: 87dB (ref: 1W into 2Ω)
Lowpass Crossover: Variable 50Hz-150Hz, 12dB/Oct.
Input Sensitivity: 150mV-5V (low), 300mV-10V (high)
Turn-On Modes: +12V remote or Audio Signal Detect
Phase Select: 00/1800
Remote Bass Level Control: up to -16dB attenuation
Fuse Rating: (1) X 15A ATC
Notes:
• Subwoofer and amplifier tested in accordance with CEA-2031
and CEA-2006B standards for performance specific to this
closed system.
• Components are not for use in other applications .
• All specifications are subject to change without notice.
Modèle: HDPSW10L
Description: 10” Haute-parlour De Graves Alimenté
Haut-parleur de graves:
Taille: 25cm (10”)
Cône: IMPP avec Contour en Caoutchouc
Bobine Mobile: 17mm” ASV
Aimant: 30oz.
Coffret:
Désign: Fente cale compact ventilé
Construction: MDF avec de la moquette et enveloppe de vinyle
Amplificateur:
Catégorie: BTL (IC)
Production électrique:
125W RMS, <1% THD+N at 14.4V into 2Ω
Ratio S/N: 87dB (ref: 1W into 2Ω)
Recouvrement (passe-bas): Variable 50Hz-150Hz, 12dB/Oct.
Sensibilité d’entrée: 150mV-5V (bas), 300mV-10V (haut)
Modes d’ouverture automatiques:
+12V contrôl, or Sonore Signal Détecter
Choix d’ phase: 00/1800
Contrôle à distance Haut-parlour de graves:
jusqu'à -16 dB atténuation
Taux de fusible: (1) x 15A ATC
Remarques
• Haut-parlour de graves et l'amplificateur sont testés
conformément aux CEA2031 et CES2006B normes
spécifiques à ce système fermé
• Composants ne sont pas utilisés dans d'autres applications
• Les changements dans les spécifi cations et la conception
peuvent être apportés sans préavis.
Spécifications
Specifications
8
20.62”
524mm
15.15”
385mm
4.25”
108mm
7.78”
198mm
