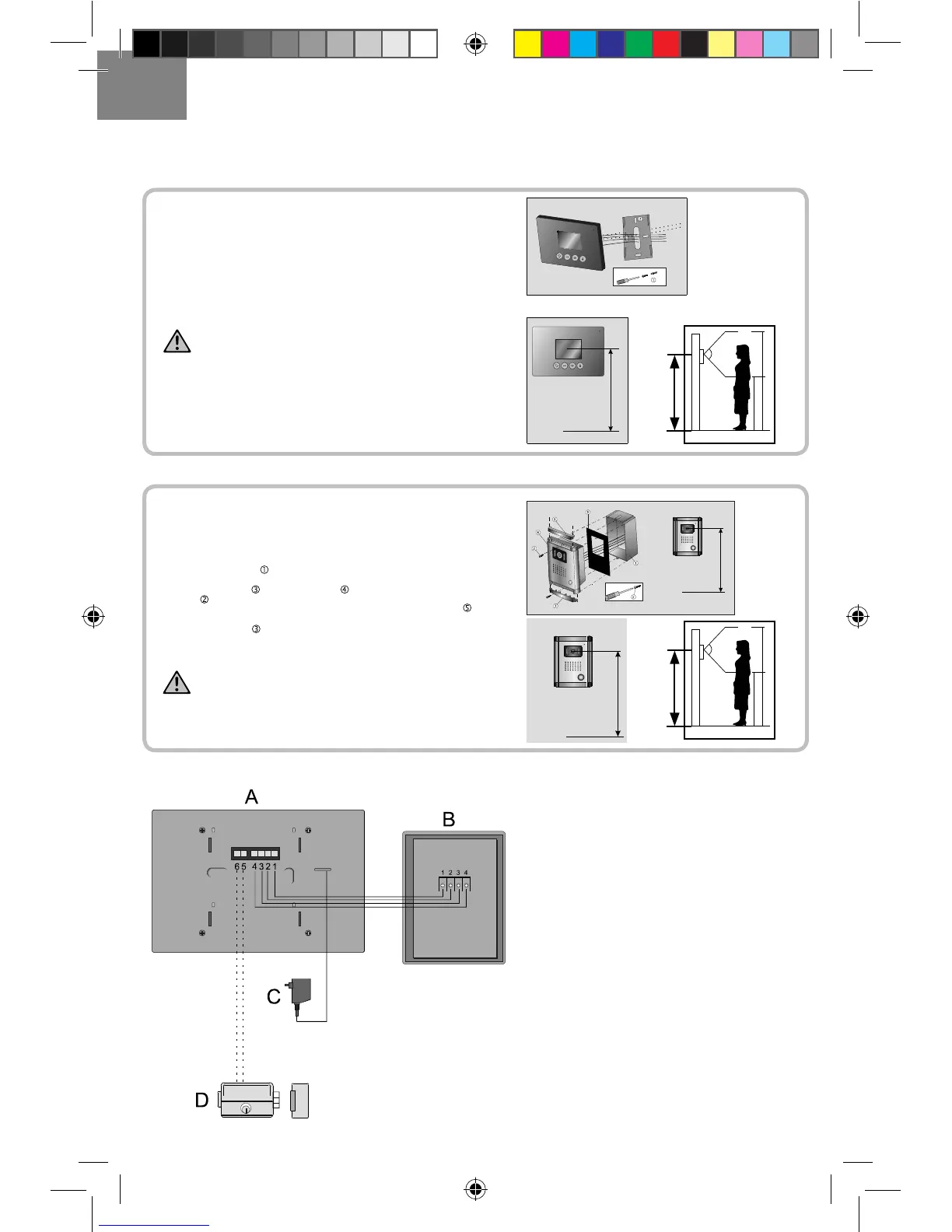

3. FIXATION ET CONNEXION DES ÉLÉMENTS
Installation du moniteur
1.5m
1.5 m
1-Fixer le support situé à l’arrière du moniteur sur le mur à l’endroit
souhaité à l’aide de la vis fournie.
2-Connecter les câbles d’alimentation à l’arrière du moniteur.
3-Fixer le moniteur sur son support.
Ne pas exposer l’écran directement au soleil, pour protéger l’écran
LCD TFT et éviter de dégrader la qualité de l’image.
Hauteur d’installation recommandée de l’écran: 1,5 M
Installation de la platine
1-Faire un trou dans le mur en fonction de la taille de la boîte en
plastique de xation (boitier d’encastrement).
2-Passer les ls à travers la boîte en plastique et xer-la.
3-Sortir les xations partie extérieure caméra.
4-Ecran sur la caméra extérieure avec la boite de xation(n’oubliez
pas de placer la membrane résistante à l’eau en caoutchouc
entre la caméra et la boîte de xation).
5-Fixer les 2 parties .
La platine doit être installée à l’abri de la lumière directe
Hauteur d’installation recommandée de la caméra : 1,5 M
1.5m
1.5m
1.5 m
A. Moniteur
B. Platine de rue
C. Alimentation
D. Serrure électrique(en
option)
5.
6.
Sortie serrure
FR
1.
2.
3.
4.
Sortie platine
