Sellstrom DP4 - Page 14

DP4
™
Schermo multi-uso
Istruzioni per montaggio, funzionamento e manutenzione
ITALIANO
Istruzioni: INST-DP4
Eettive: 11/2016

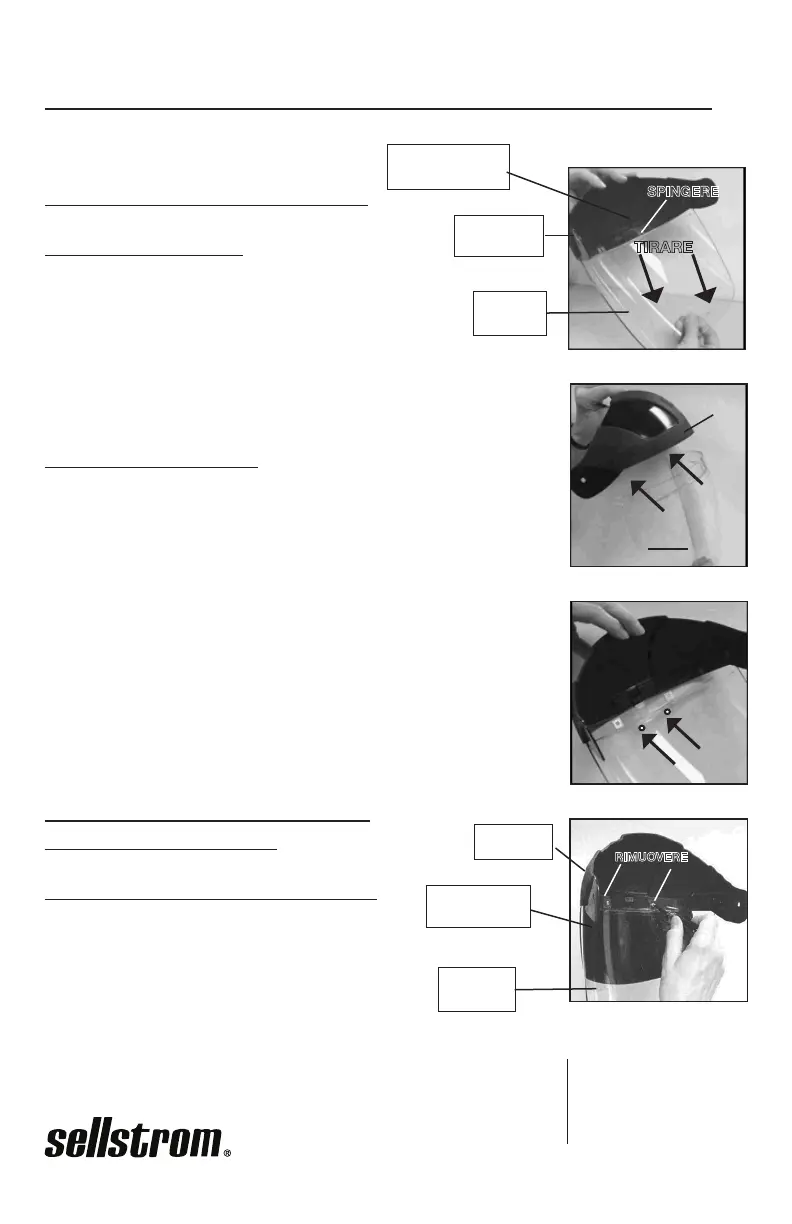

Rimozione e sostituzione della visiera
Rimozione della visiera
1. Premere la linguetta di rilascio utilizzando un oggetto
duro o un dito, spingendo in basso ed in fuori la sezione
centrale della visiera. Con la linguetta di rilascio premuta,
le due linguette di blocco si spostano dalla posizione di
blocco.
Sostituzione della visiera
1. Far scorrere la visiera in SU e DENTRO la corona dagli angoli, di modo che
le scanalatura nella visiera rientrino nelle tacche della corona
2. Spingere il centro della visiera in SU e DENTRO la corona. Le linguette di
blocco dovrebbero “scattare” in posizione, una volta ssate correttamente.
La linguetta di rilascio guida la visiera.
NOTA: prima dell’uso accertarsi che le linguette di blocco siano
completamente in posizione!
Rimozione e sostituzione della
mascherina ribaltabile
Rimozione della mascherina ribaltabile
1. À l’aide d’un tournevis cruciforme, dévisser
les deux vis qui xent le rabat au déecteur
frontal et à la visière-écran.
INST-DP4 rev. 7
TIRARE
SPINGERE
VISIERA
CORONA
LINGUETTA
DI RILASCIO
LINGUETTE DI BLOCCO
CORONA
VISIERA
RIMUOVERE
CORONA
VISIERA
MASCHERINA
RIBALTABILE
