DEUTSCH
DP4
™
Mehrzweck-Gesichtsschutzmaske
Zusammenbau, Bedienung und Pege
Anleitung: INST-DP4
Gültig ab: 11/2016

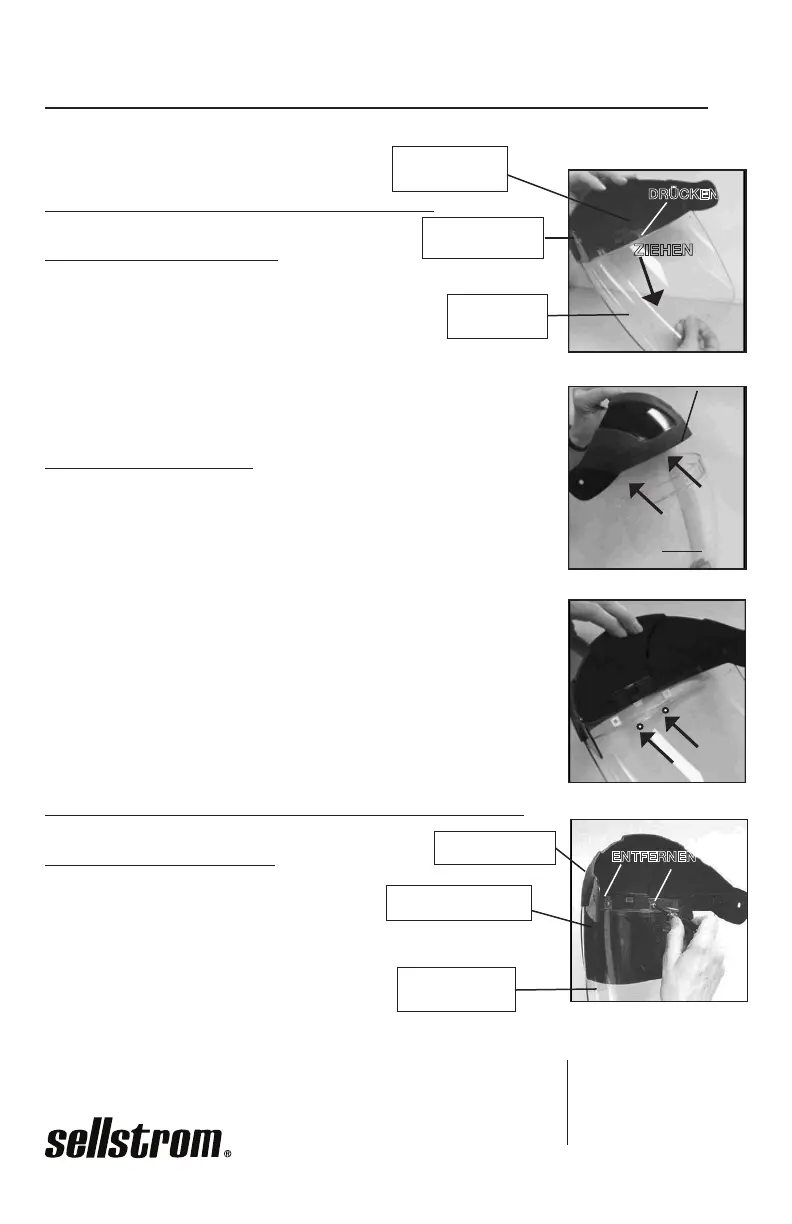

Entfernen und Auswechseln der Sichtscheibe
Entfernen der Sichtscheibe
1. Die Freigabezunge mit einem harten Gegenstand oder
dem Finger herunterdrücken und dann die Sichtscheibe
mit einer Abwärtsbewegung herausziehen. Durch das
Herunterdrücken der Freigabezunge sollten die beiden
Einrastzungen ausrasten.
Einbau der Sichtscheibe
1. Die Sichtscheibe an den Seiten nach OBEN und IN die Stirnabdeckung
schieben. Die Rillen in der Sichtscheibe müssen in die Nuten auf der
Stirnabdeckung passen.
2. Die Mitte der Sichtscheibe NACH OBEN IN die Stirnabdeckung drücken.
Die inrastzungen sollten fest einrasten. Die Sichtscheibe wird von der
Freigabezunge geführt.
HINWEIS: Vor der Verwendung darauf achten, dass die Einrastzungen fest
eingerastet sind!
Entfernen und Auswechseln des Klappvisiers
Entfernen des Klappvisiers
1. Mit einem Kreuzschlitzschraubenzieher die
beiden Schrauben, mit denen das Klappvisier
an der Stirnabdeckung/Sichtscheiben-Einheit befestigt ist, lösen.
INST-DP4 rev. 7
ZIEHEN
DRÜCKEN
SICHTSCHEIBE
STIRNABDECKUNG
FREIGABEZUNGE
ENTFERNEN
STIRNABDECKUNG
SICHTSCHEIBE
KLAPPVISIER
Product that works.
Produkt, das funktioniert
EINRASTZUNGEN
STIRNABDECKUNG
SICHTSCHEIBE
