MONTAGE
Raccordement électrique
75
Dévissez la vis sur le couvercle et enlevez le couvercle (photo 26).
Le thermostat est destiné au montage au mur, au-dessus de l'en-
duit. S'il n'y a pas de boîtier installé au-dessous de l'enduit, il suffit
d'enlever de l'emballage le modèle et s’en servir pour marquer les
trous pour le perçage. Vissez le socle au mur à l'aide des vis join-
tes. Après le raccordement électrique (voir le chapitre
«Raccordement électrique»), revissez le couvercle de protection et
remontez le thermostat sur le socle. Pour le faire, attachez le ther-
mostat en haut et appuyez-le en bas contre le socle (FERMER -
photo 17).

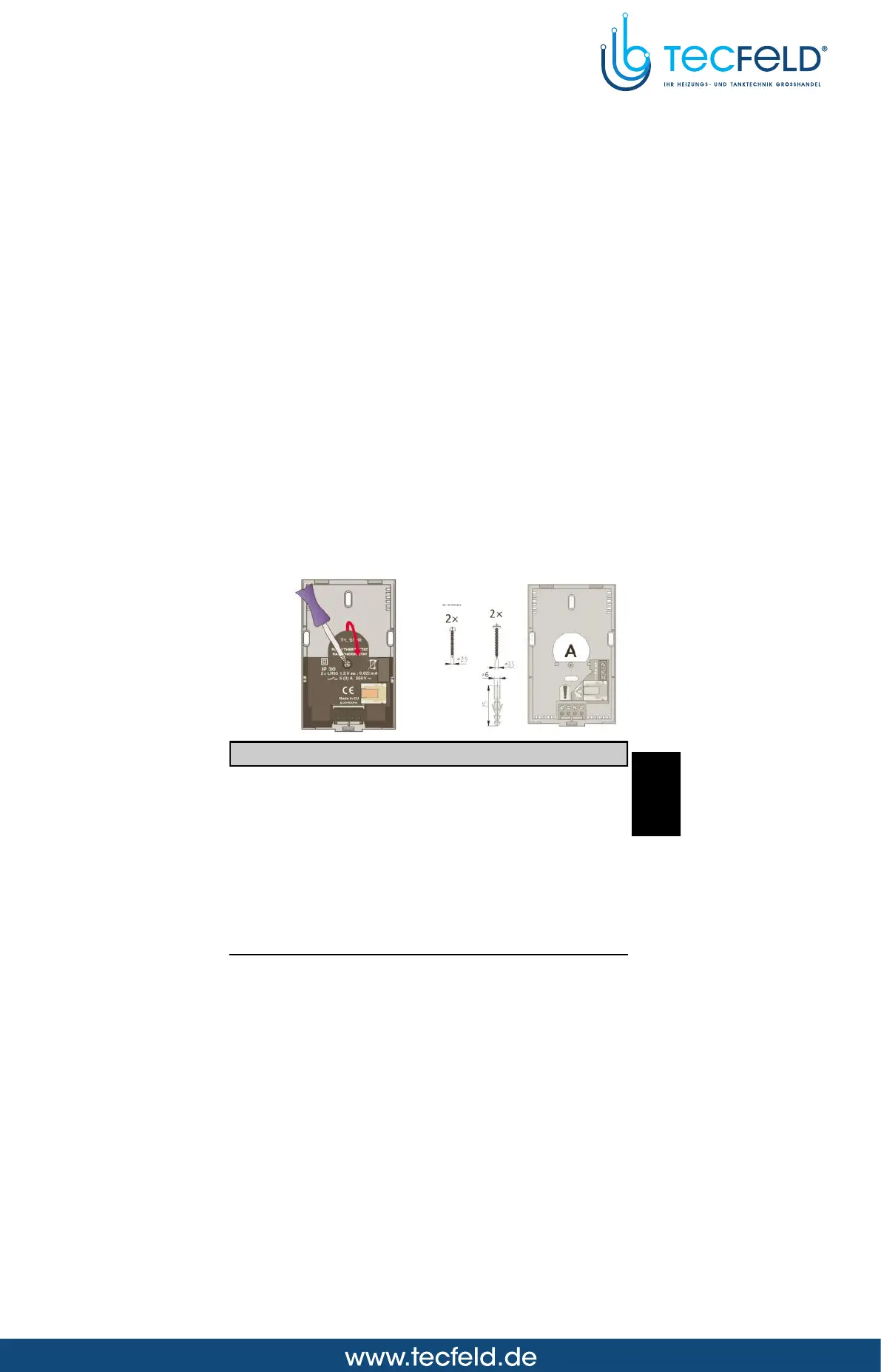

Photo 26
ATTENTION: Le montage et le raccordement électrique du thermos-
tat de chambre ne peuvent être effectués que par un personnel tech-
nique qualifié ou par un service autorisé. Lors du raccordement, il
est indispensable de respecter les prescriptions locales ou les pres-
criptions relatives aux installations électriques selon VDE 0100 et EN
IEC 60364.
Menez le câble par le fond du socle (photo 27 - position A. Raccor-
dez les câbles aux bornes de connexion 1, 2 et 3. Le thermostat
peut commander la pompe (photo 28a), la commande par moteur
(photo 28b), le bec (photo 28c) ou le ventilateur (photo 28d).
F
Photo 27
