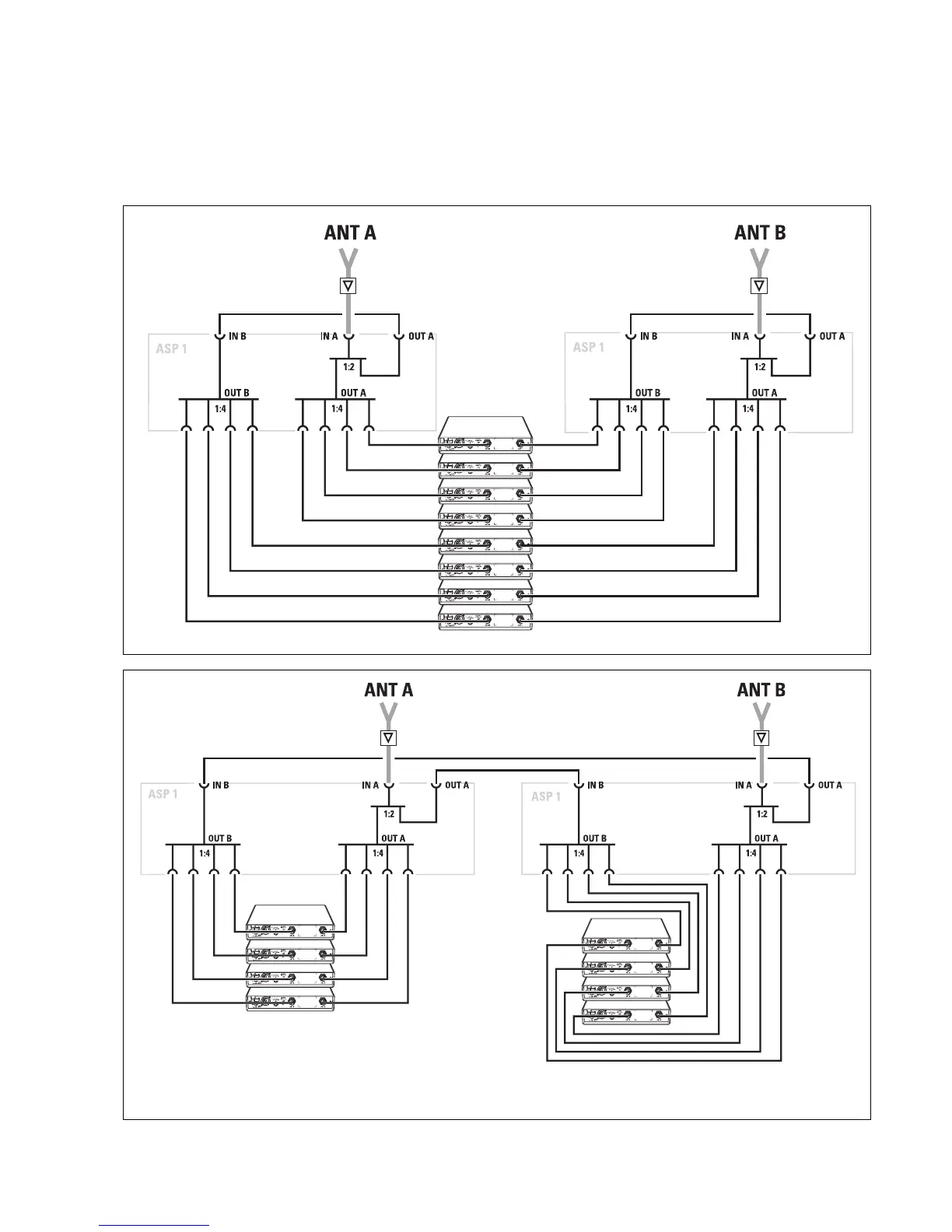

Fig.␣ 2 : Câblage d’un système 8 canaux (les connexions d’alimentation CC ne sont pas montrées, voir fig.␣ 1)
Exemples d’applications
Deux splitters d’antennes ASP 1 peuvent être utilisés pour
réaliser un système diversity 8 voies.
Fig.␣ 3 : couplage de deux systèmes 4 canaux (les connexions d’alimentation CC ne sont pas montrées, voir fig.␣ 1)
