Sensorplus 00999 - Page 6

Zoals getoond in Figuur - 1 wordt de maximale gevoeligheid van de bewegingssensor alleen
bereikt als er dwars doorheen de detectiezone gelopen wordt. Als er in loodrechte lijn op het
product gelopen wordt zal de sensor deze beweging moeilijker opmerken omdat de rechte
detectiestralen hierdoor niet echt onderbroken worden en in dit geval zal het detectiebereik
laag zijn. De beweginssensoren zullen bewegingen registreren in een detectieveld met een
doormeter van 9 meter of een straal van 4,5 meter.
WAARBORG
Dit product is door onze onderneming gewarrborg tegen defecten die te wijten zijn aan materiaal -
of productiefouten. In het kader van de waarborg zullen defecte onderdelen hersteld of vervangen
worden volgens beslissing van onze onderneming. Vebruiksonderdelen, beschadigingen en defecten
veroorzaakt door foutief gebruik of onderhoud in strijd met de instructies, zijn niet door de waarborg
gedekt. Overigens verwerpt onze onderneming alle aansprakelijkheid voor alle verdere schade die
hierdoor aan andere producten of materialen zou worden veroorzaakt.Om van onze waarborgdiensten
te kunnen genieten moet het product, in zijn geheel en niet gedomonteerd, vergezeld van een korte
bescrijving van het defect en een door de levereancier afgestempeld factuur aankoopbewijs (waarop
de aankoopdatum is vermeld), degelijk verpakt aan de bevoegde Service worden opgestuurd of
binnen de eerste zes maanden na annkoop bij de leverancier worden ingeleverd.
~230-240VAC / 50-60 Hz
360°
2.8 m.
9 m.
10 sec.
± 1 sec. / 5 min. ± 10 sec.
Max 2x25W E27 lamp
IP20 Klasse l
-20 °C ~ +40°C
SPECIFICATIES
00999
Werkend bij voltage van
Bereikte gebied
Hoogte
Breedte
Tijdsbepaling/zetting
Max wattage lampen
Beschermings klasse
Werkend bij een temperatuur van
DEDECTIE-OMGEVING
Het dedectiebereik van bewegingsensoren is afgankelijk van de hoek van opstelling van de PIR
sensoren ten opzichte van het bewegingsveld, de temperatuur (varieert naargelang het vermogen
van de lampen in het armatuur), de wijze en de plaats van montage. Zoals voor alle elektronische
appraten is ook voor bewegingsensoren de temperatuur van groot belang.Ingeval in door
bewegingsensoren gestuurde plafondarmaturen lampen worden aangebracht met een hoger
vermogen dan op het label van het product, de verpakking en de gebruikhandleiding is aangegeven
dan zal de inwendige temperatuur van het product oplopen. dit heeft een merkbare vermindering
van het detectiebereik tot gevolg en indien de limieten van het lampenvermogen worden
overschreden kan dit leiden tot een defect van de elektronische componenten. De
omgevingstemperatuur speelt eveneens een belangrijke rol in het verminderen van het
detectiebereik. De aangegeven detectieafstanden gelden voor +20 °C omgevingstemperatuur.
Bij hogere temperaturen zal het detectiebereik afnemen.
(e) Setting van de sensor/tijdsinstelling daglicht installatie De sensor kan het licht bepalen van
2-2000 lux Wanneer u de knop kloksgewijs draait, zal het werken bij duisternis
Draaiknop ingesteld op = Het werkt zowel dag en nacht.
Draaiknop ingesteld op = Het werkt alleen ‘s nachts
(f)
Tijdsinstelling
Tijd dat het licht aangeschakeld is kan voortdurend bepaald worden van 10 sec ± 1sec / 5 min
± 10 sec. Wanneer u de knop tegen de klokwijzers draait, zal het werken op de minimum tijd (10
seconden)
Draaiknop ingesteld op - = korste tijd (10 sec. ± 1 sec.)
Draaiknop ingesteld op + = langste tijd (5 min. ± 10 sec.)
Automatisch na 5 minuten zal dit apparaat bij de eerste installatie na het controleren/ondergaan
van de omgeving aanvang nemen. Na deze periode zal het apparaat normaal werken. Wanneer
dit niet het geval is, wacht 5 minuten en start de test opnieuw. Voorkom iedere beweging
tijdens deze 5 minuten.
00999

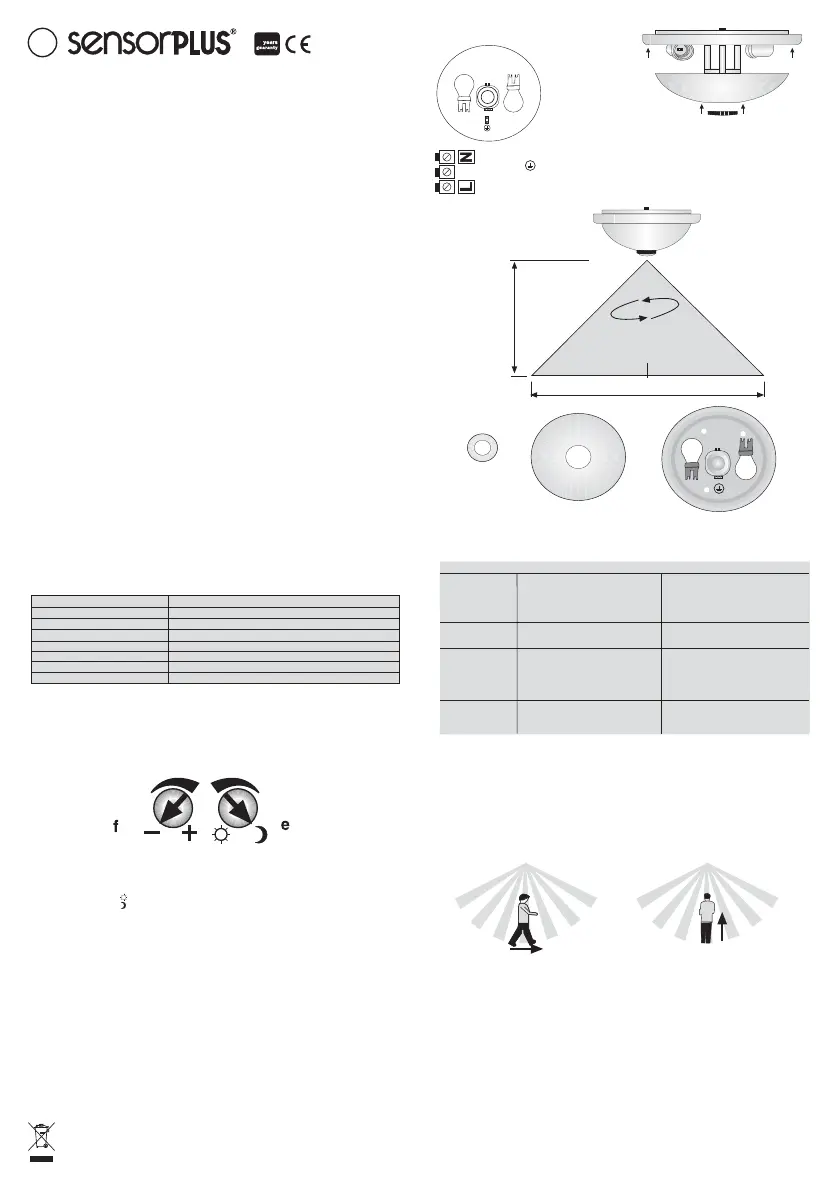

HANDLEIDING INSTALLATIE MODEL
PLAFOND-ARMATUUR
MET 360º BEWEGINGSSENSOR
Detectiebereik bij +20 °C milieutemperatuur.
DETECTIEBEREIK
ORDERDELEN VAN HET APPARAAT
Bewegungen parallel zum sensor
(Normale Entdeckungsreishe)
Direkt auf den sensor bewegen
(Senke sie entdeckungsreihe)
Figuur - 1
RUIMTEN VOOR GEBRUIK
• Bij ingangen van gebouwen, trappenhallen.
• Bij hallen van een flatgebouw.
• Op vereiste plaatsen binnen een flatgebouw.
• Bij gangen van een flatgebouw.
• Bij parkingen.
• Op vereiste plaatsen binnen een hotel.
• Op scholen,ziekenhuizen etc.
ALGEMENE VEILIGHEIDSWAARSHUWINGEN
• Open de origenele verpakking en controleer of er sprake is van enige schade door transport.
•
Gebruik het product niet bij strijdige doelen.
• Hou het product weg van water en vochtige ruimtes.
•
Gebruik het product niet op stoffige, vuile en roestige plaatsen.
• Lever geen hoogspanning.
• Gebruik geen vloeistoffen.
• Besherm tegen om het even welke slagen.
• Gebruik van
~230-240V is gevaarlijk alleen elektriciens mogen het product installeren.
WAARSCHUWINGEN VOOR INSTALLATIE EN GEBRUIK
• Het installeren moet professioneel gebeuren en de nationale en elektrissche voorwaarden
moeten in acht genoemen worden.
• Schakel de stroom uit voor het plaatsen.
• Plaats het product niet in de nabijheid van radiatoren en vochtige ruimtes.
• Plaats het product horizontaal tegen het plafond.
• Maak eerst verbinding met de aarding.
• Bevestig de lampen voordat het product in werking treed.
• Neem het glas vorzicht af wanneer schoonmaken vereist is, maak het product schooon met
een droge vod.
• Gebruik bij de stroomvoeding van het apparaat een 6A zekering.
• Fabrieksinstellingen: daglicht is in donkerste, tijdsduur in kortste stand voorgeregeld.
• 10 – 15 seconden na aansluiting op het stroomnet kunt u beginnen bijregelen.
• Tijdsduur en daglicht kan zowel overdag als ’s nachts worden geregeld.
• Wijzig de ingestelde stand geleidelijk.
• Monteer het apparaat niet in de buurt van radiator, ventilator, koelkast, oven e.d. toestellen
die abrupte temperatuurwijzigingen kunnen veroorzaken en stel het niet bloot aan rechtstreekse
zonnestralen.
• Boomstruiken, takken e.d. beweeglijke zaken in de detectiezone kunnen foutieve waarnemingen
van het apparaat tot gevolg hebben.
• Het product is uitgerust met een Y type aansluiting. (Ingeval de ombuigkabel aan de buitenzijde
van het verlichtingsarmatuur of het snoer beschadigd zijn moeten zij, om gevaar te voorkomen,
door de fabrikant, een bevoegd verdeler of een geschoold vakman worden vervangen).
Nul
Faza
(L) =
Line dirigent
(N) = Nulleider
= Aarding
De electriciteit moet
uitgeschakeld worden bij
installatie.
(a) (b) (c)
(
a) Sensor-
bescherming
(b) Glas
(c) Plafond-item
(d) Vijzen om item op plafond vast te schroeven
(e) Sensor
(f) Tijdschakelaar
(g) E27 lamphouder
Zoals blijkt uit figuur in de eerste plaats open
de string door linksom te draaien en haal het
glas. Monteer het plafond van de plaatsen die
getoond in figuur (c) en cijfer (d). En de eerste
zal komen aardverbinding, dan komen connector
zoals weergegeven in elektrische verbinding
deel. Leg vervolgens het glas op zijn plaats
en zet het glas door vernauwen van de string.
(d)
(e)(f)
(g)
ELEKTRISCHE AANSLUITING
KK-00999_141030_GLB_00
“ENERGIE BESPARING”
SETS
www.na-de.com.tr • info@na-de.com.tr
‹stanbul Deri Organize Sanayi Bölgesi Tufle Sok. No:8
M1-8 Özel Parsel 34953 Tuzla / ‹STANBUL - TÜRK‹YE
NL
2.8 m.
9 m.
4,5 m.
4,5 m.
360°
VOORKOMENDE PROBLEMEN
SLECHTE WERK‹NG
OORZAAK
OPLOSS‹NG
• Lamp werkt niet
• Geen electriciteit
• Lamp blijft
branden
• Sensing gebied
is aan het
veranderen.
• Schakel op on
• Schakel deze aan
• Vervang de lamp
• Controleer daginstelling
• En wijzig indien nodig
• Controleer de kabels
• Bij defect, vervang deze
• Controleer het
dedectiegebied en
• Indien nodig wijzig de
dedectie
• Zone of de plaats waar
het toestel hangt
• Schakelaar op off
• Geen electriciteit
• Slechte lamp / geen verbinding
• Daginstelling en nachtinstelling
werden gewisseld
• Slechte verbinding
• Controleer de automaat
• Voortdurende beweging
• Wagens op straat worden
gededecteerd
• Wind/regen/sneeuw
benvloeden de sensor
• Openstaande vensters
benvloeden de sensor
2
Overeenkomstig De ROHS
Reglementering 2002/95/EC
