Eliminator V2-C M-03-17
IT
26
Punto 4:

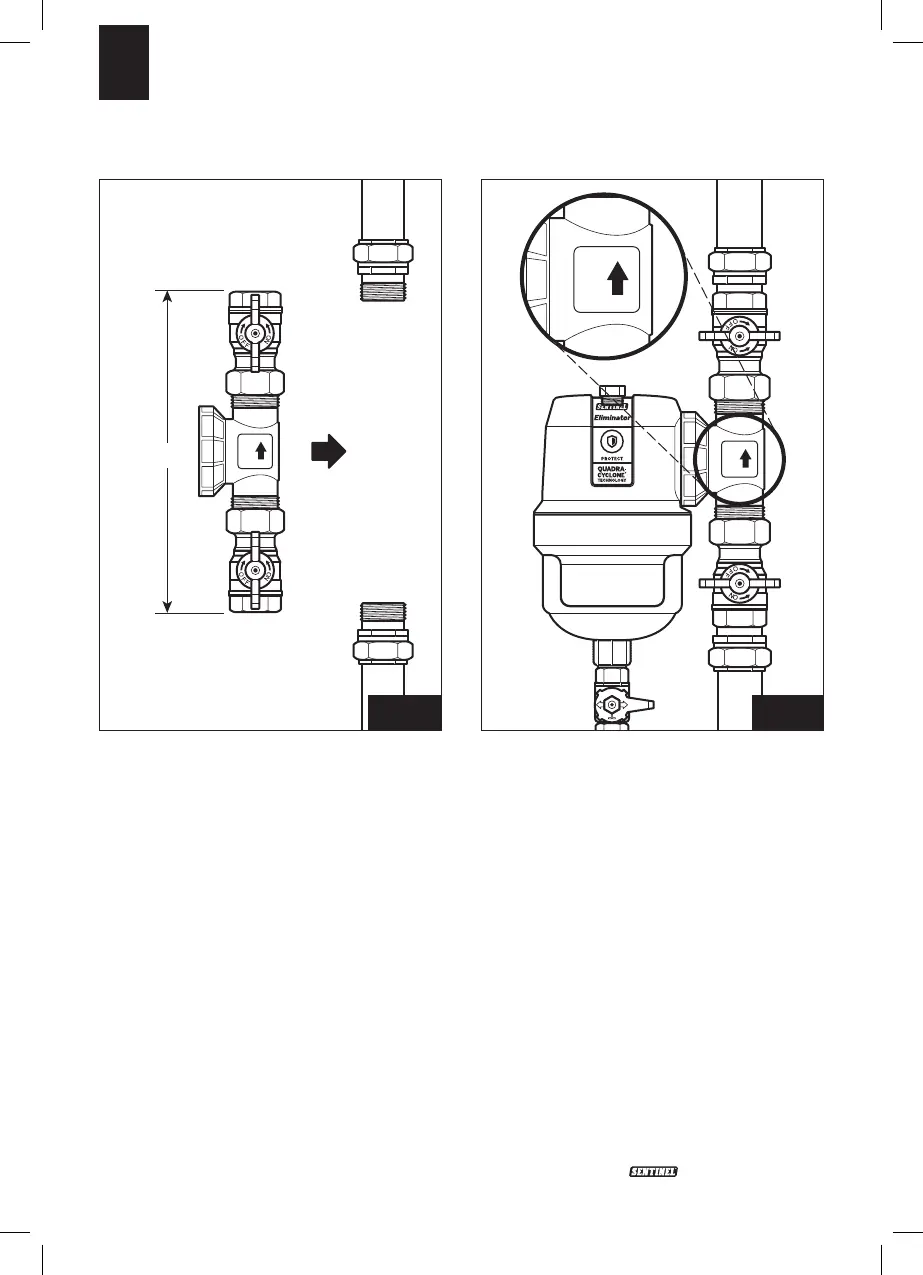

Tagliare il tubo nel punto prescelto e collegare le valvole di isolamento alle
estremità tagliate, come nella Figura 4. Calcolare la lunghezza da tagliare,
tenendo conto delle eventuali connessioni. La larghezza del filtro con le valvole
montate è di 205mm. Le valvole di isolamento in dotazione sono tipo BSP/G con
filetto femmina passo gas da ¾".
Notare che il tubo può essere orizzontale o verticale, ma la posizione finale del
filtro deve sempre essere verticale.
Punto 5:
Dopo aver riempito l’impianto d’acqua, aprire la valvola di sfiato usando un
cacciavite per rilasciare l’aria intrappolata nel filtro. Quando l’acqua inizia a
fuoriuscire, chiudere la valvola. Dopo che l’impianto è stato messo in funzione,
ripetere se necessario per rilasciare l’aria intrappolata.
205mm
Fig. 4 Fig. 5
