La seramic pH Controller affiche une valeur avec 2 chif-
fres après la virgule
(p.ex. 7,57 pH). Le deuxième chiffre
après la virgule (centièmes) sert uniquement à indi-
quer la tendance et n’est jamais totalement stable. Une
légère modification ou une déviation minimale sont
parfaitement normales.
5. Informations importantes
Respectez ce mode d’emploi pour garantir un fonc-
tionnement irréprochable et une durée de vie élevée
de l’appareil. Respectez également les conditions d’u-
tilisation et les données admissibles de ce mode d’em-
ploi.
Si la seramic est utilisée comme centrale de contrôle
du CO
2
, l’alimentation en CO
2
est régulée par l’électro-
vanne fournie (3.3). (La mise en service de l’électro-
vanne s’effectue conformément au mode d’emploi
séparé.)
Raccorder un détendeur (p.ex. détendeur CO
2
SERA
pour soupape externe, réf. art. 08035) en amont de l’é-
lectrovanne. Lorsque la seramic est utilisée comme
centrale de contrôle du CO
2
, nous préconisons le sys-
tème de fertilisation au CO
2
SERA precision (réf. art.
08055) avec détendeur, bouteille de CO
2
et réacteur CO
2
avec compte-bulles.
L’électrovanne est reliée au détendeur avec un tuyau
CO
2
et raccordée à la bouteille de CO
2
sous pression. La
pression de service maximale est de 1 bar.
Un raccor
dement de l’appareil à un régulateur de
débit CO
2
ou des soupapes à pointeau de haute préci-
sion n’est pas autorisé sans installation d’un déten-
deur en amont.
L’électrode doit toujours être raccordée avant de bran-
cher l’appareil !
6. Montage
Attention : Débranchez la prise de courant avant
d’effectuer des travaux !
Grâce au support universel fourni (4), la seramic peut
être montée sur le meuble sous l’aquarium ou au mur,
ou encore posée sur une table.
ATTENTION :
La centrale de contrôle (3.1), l’électrovanne (3.3) et la
prise fournie (3.2) doivent toujours se trouver dans un
endroit sec.
Veillez à ce que l’électrode pH (3.4) raccordée à la sera-
mic soit fixée de manière permanente dans l’aquarium.
Les 1,50 m de câble de raccordement de l’électrode
doivent être posés de manière lâche.
Montage dans un dispositif de CO
2
déjà installé avec
compte-bulles et réacteur CO
2
Fermez l’alimentation en CO
2
de la bouteille ainsi que
le détendeur et la soupape de décharge (5). Vous pou-
vez commencer le montage dès que vous ne voyez
plus de bulles dans le compte-bulles. Raccordez l’élec-
trovanne SERA entre le détendeur et le compte-bulles
comme suit :
Enlevez le tuyau de CO
2
entre la soupape de décharge
du détendeur et le clapet anti-retour (6). Coupez deux
sections appropriées de tuyau CO
2
fourni. Utilisez la
première section pour raccorder le détendeur à l’en-
trée de CO
2
de l’électrovanne (voir sens de la flèche) (7).
Pour assurer la fixation, dévissez la bague et faites-la
passer par-dessus le tuyau. Insérez le tuyau jusqu’à la
butée sur la tubulure. Faites monter la bague et ser-
rez-la à la main (8). Utilisez la seconde section pour rac-
corder de la même manière la sortie de CO
2
de l’élec-
trovanne au clapet anti-retour (7).
Attention :
faire fonctionner impérativement la centrale de
contrôle avec au moins un clapet anti-retour de qua-
lité supérieure (p.ex. clapet anti-retour SERA).
L’utilisation d’au moins un clapet anti-retour SERA est
une garantie de sécurité : si la quantité de CO
2
dans la
bouteille est épuisée sans que l’on s’en aperçoive, l’é-
lectrovanne SERA assure une protection fiable contre
la pénétration d’eau de l’aquarium. A chaque reflux
d’eau jusqu’à la vanne de sûreté, remplacer impéra-
tivement cette dernière, les dépôts minéraux altérant
son étanchéité.
7. Eléments de commande et d’affichage

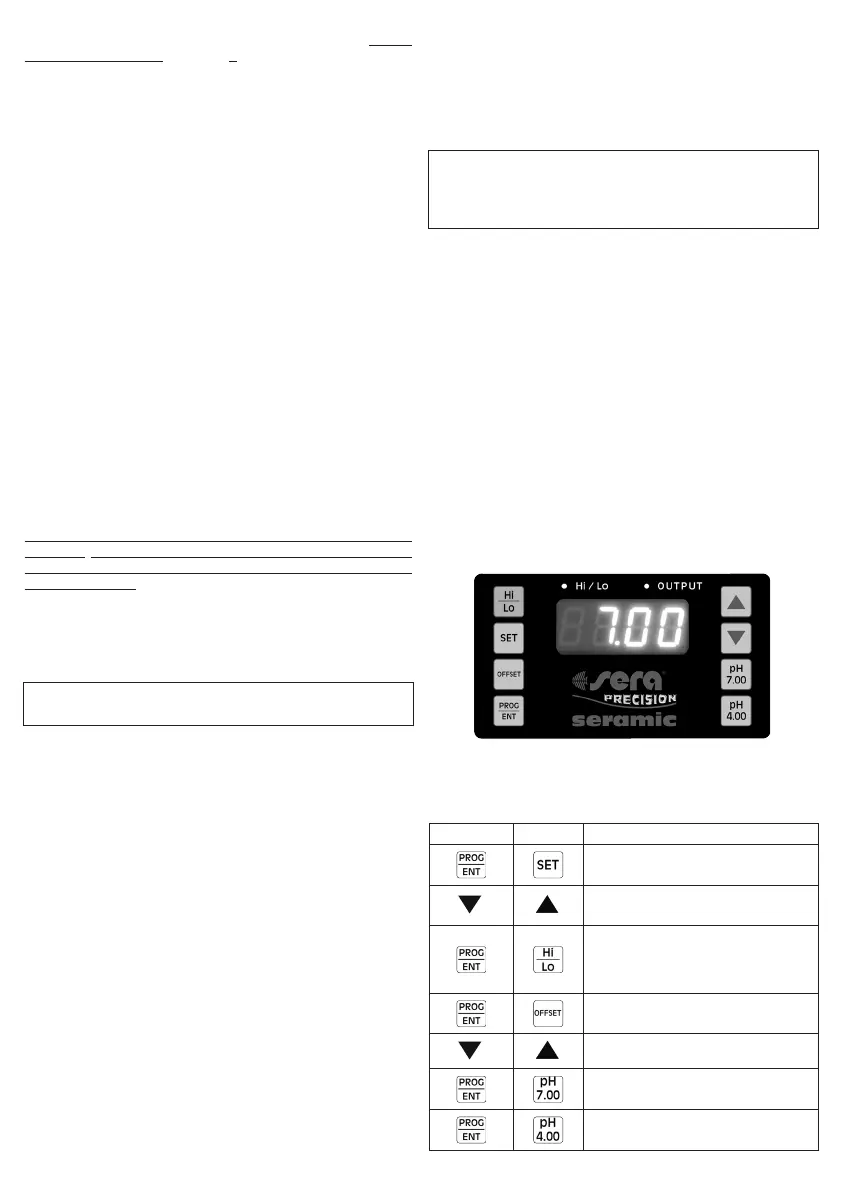

La figure suivante représente la face avant de la sera-
mic. L’appareil dispose d’un affichage multiple pour
afficher
• le pH en cours
• le pH de consigne
• affichage par DEL Hi/Lo
• affichage OUTPUT
Panneau de commande et fonctions
Appuyer simultanément sur les touches 1 et 2 pour
accéder au menu.
Touche 1 Touche 2 Fonction / Description
Réglage du pH de consigne
Abaisser ou augmenter le pH
Commutation du mode “abais-
ser pH” (centrale de contrôle du
CO
2
) au mode “augmenter pH”
(dosage solution étalon)
Réglage de l’hystérésis de com-
mutation
Réduire ou augmenter l’hysté-
résis de commutation
Etalonnage avec solution étalon
pH 7,0
Etalonnage avec solution étalon
pH 4,0
