- 96 -
• W razie potrzeby stronę montażu zawiasów drzwi
można zmienić.
• Ostrzeżenie! Przed przystąpieniem do
jakichkolwiek prac przy urządzeniu należy
zawsze odłączyć wtyczkę sieciową od sieci
elektrycznej.
• Aby uniknąć obrażeń ciała i szkód materialnych,
strona montażu zawiasów drzwi powinna być
zmieniana przez dwie osoby.
• Zalecamy, aby ogranicznik drzwi był wymieniany
wyłącznie przez wykwalifikowane osoby.
• Przed rozpoczęciem należy bezwzględnie:
ū Zawsze zwracać uwagę na liczbę podkładek na
czopach i śrubach.
ū Drzwi zawsze ustawiać tak, aby się szczelnie
zamykały.
Krok A
a) Odkręcić dwie śruby
, które mocują górną część
urządzenia
od tyłu.
b) Po zabezpieczeniu drzwi zdjąć pokrywę
i górny
czop
; odłożyć pokrywę na bok.
c) Unieść nieco drzwi i zdjąć je z dolnego zawiasu.
Umieścić drzwi w bezpiecznym miejscu.
d) Wyjąć uchwyt czopu
z prawego dolnego otworu
drzwi.
e) Przechylić urządzenie lekko do tyłu i odkręcić
regulowane przednie nóżki
urządzenia.
f) Odkręcić śruby
, które utrzymują dolny zawias
drzwi
.
Krok B
a) Podczas odkręcania czopu zawiasu dolnego
od
płyty należy odnieść się do rysunku B.
b) Obrócić płytę tak, aby jej spodnia strona była
skierowana do góry.
c) Następnie założyć czop i zabezpieczyć go nakrętką.
Nowo zmontowany zawias dolny drzwi oznaczony
jest numerem
.
Krok C
a) Za pomocą śrub
zamocować dolny zawias drzwi
do lewej dolnej strony urządzenia.
b) Przykręcić na powrót do urządzenia regulowane
nóżki przednie
.
c) Umieścić tuleję
czopa w otworze na dole po
lewej stronie drzwi.
d) Umieścić górny czop
w lewym dolnym otworze
pokrywy
.
e) Osadzić drzwi na czopie dolnego zawiasu drzwi
i
delikatnie docisnąć je do urządzenia.
f) Przytrzymując drzwi, umieścić pokrywę
w
miejscu tak, by górny czop
wsunął się w otwór
drzwi.
g) Zamocować pokrywę
od tyłu za pomocą obu
śrub
.

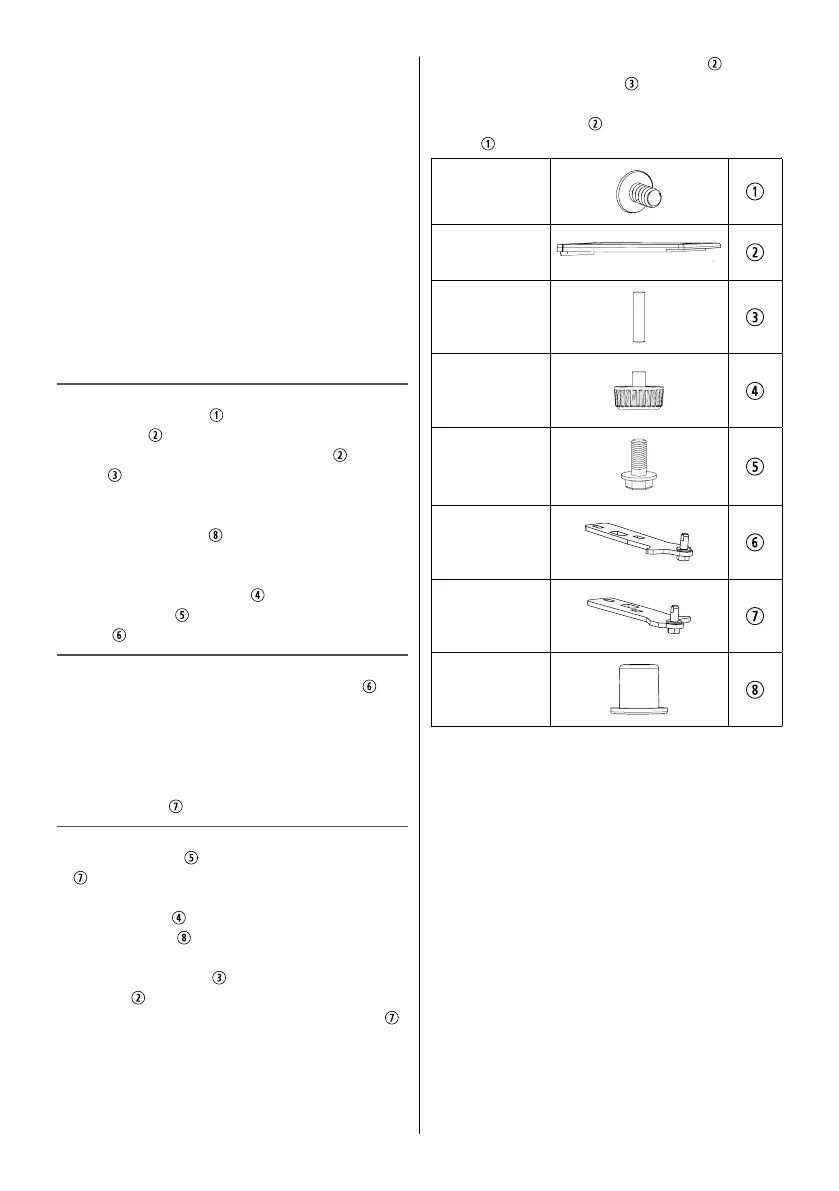

Śruba
Górna pokrywa
urządzenia
Czop górny
Nóżka
regulowana
Dolna śruba
Zawias dolny
prawy
Zawias dolny
lewy
Tuleja czopa
