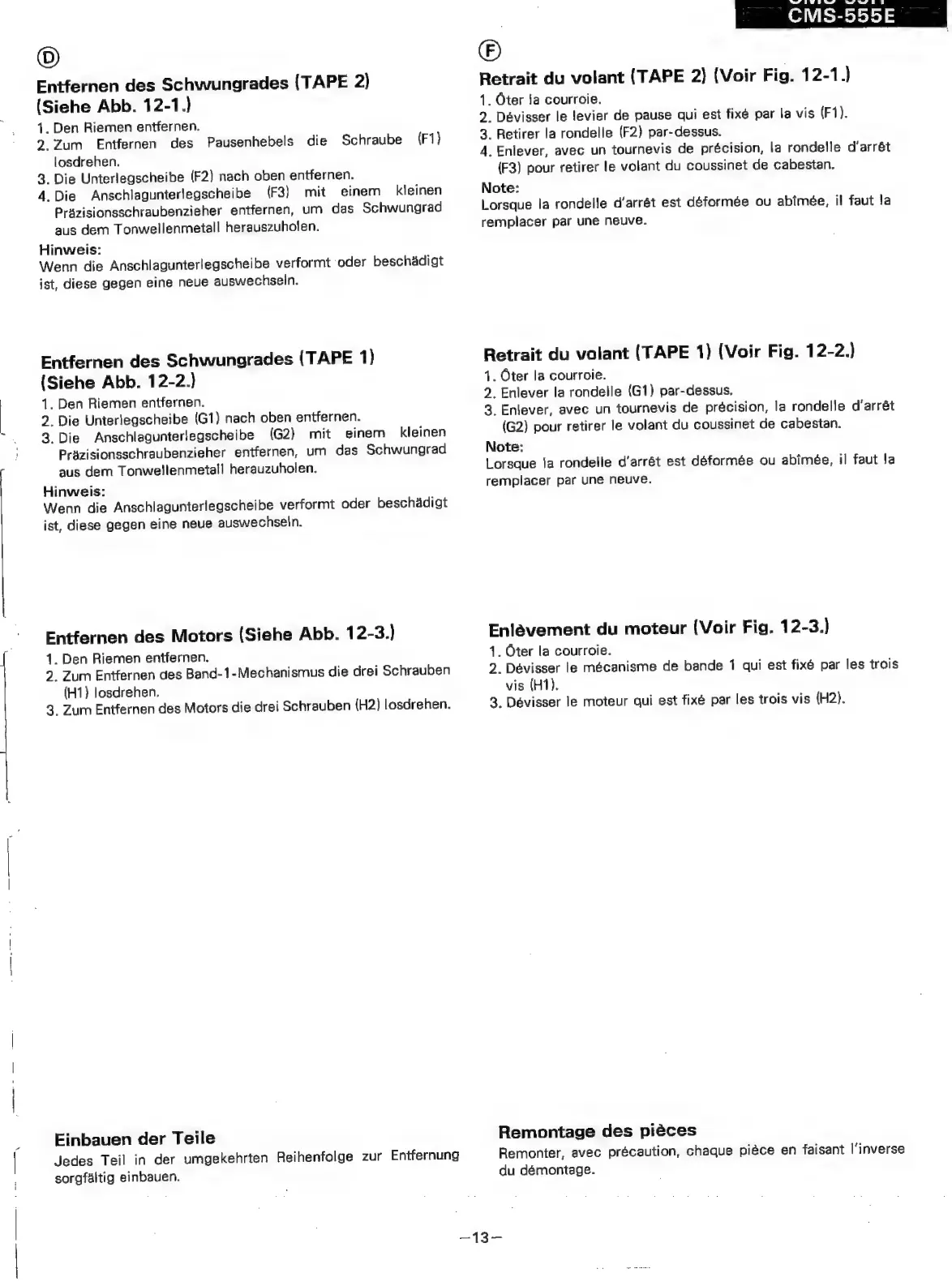

Entfernen
des
Schwungrades
(TAPE
2)
(Siehe
Abb.
12-1.)
1.
Den
Riemen
entfernen.
2.Zum
Entfernen
des
Pausenhebels
die
Schraube
(F1}
losdrehen.
3.
Die
Unterlegscheibe
(F2)
nach
oben
entfernen.
4.
Die
Anschlagunterlegscheibe
(F3)
mit
einem
kleinen
Prazisionsschraubenzieher
entfernen,
um
das
Schwungrad
aus
dem
Tonwellenmetall
herauszuholen.
Hinweis:
Wenn
die
Anschlagunterlegscheibe
verformt
oder
beschadigt
ist,
diese
gegen
eine
neue
auswechseln.
Entfernen
des
Schwungrades
{TAPE
1)
(Siehe
Abb.
12-2.)
1.
Den
Riemen
entfernen.
2.
Die
Unterlegscheibe
(G1)
nach
oben
entfernen.
3.
Die
Anschlagunterlegscheibe
(G2)
mit
einem
kleinen
Prazisionsschraubenzieher
entfernen,
um
das
Schwungrad
aus
dem
Tonwellenmetal!l
herauzuholen.
Hinweis:
Wenn
die
Anschlagunterlegscheibe
verformt
oder
beschadigt
ist,
diese
gegen
eine
neue
auswechseln.
Entfernen
des
Motors
(Siehe
Abb.
12-3.)
1.
Den
Riemen
entfernen.
2.
Zum
Entfernen
des
Band-1-Mechanismus
die
drei
Schrauben
(H1}
losdrehen.
3.
Zum
Entfernen
des
Motors
die
drei
Schrauben
{H2)
losdrehen.
Einbauen
der
Teile
Jedes
Teil
in
der
umgekehrten
Reihenfolge
zur
Entfernung
sorgfaltig
einbauen.
©)
Retrait
du
volant
(TAPE
2}
(Voir
Fig.
12-1.)
1.
Oter
ja
courroie.
2
Dévisser
le
levier
de
pause
qui
est
fixe
par
la
vis
(F1).
3.
Retirer
la
rondelle
(F2)
par-dessus.
4.
Enlever,
avec
un
tournevis
de
précision,
la
rondelle
d‘arrét
(F3)
pour
retirer
le
volant
du
coussinet
de
cabestan.
Note:
Lorsque
la
rondelle
d’arrét
est
déformée
ou
abimee,
il
faut
Ja
remplacer
par
une
neuve.
Retrait
du
volant
(TAPE
1)
(Voir
Fig.
12-2.)
1.
Oter
la
courroie.
2.
Enlever
la
rondelle
(G1)
par-dessus,
3.
Enlever,
avec
un
tournevis
de
précision,
la
rondelle
d’arrét
(G2)
pour
retirer
le
volant
du
coussinet
de
cabestan.
Note:
Lorsque
Ja
rondelle
d’arrét
est
déformée
ou
abimée,
il
faut
Ja
remplacer
par
une
neuve.
Enlévement
du
moteur
(Voir
Fig.
12-3.)
1.
Oter
la
courroie.
2.
Dévisser
le
mécanisme
de
bande
1
qui
est
fixé
par
les
trois
vis
(H1).
3.
Dévisser
le
moteur
qui
est
fixé
par
les
trois
vis
{H2).
Remontage
des
piéces
Remonter,
avec
précaution,
chaque
piéce
en
faisant
l‘inverse
du
démontage.
CMS-555E
