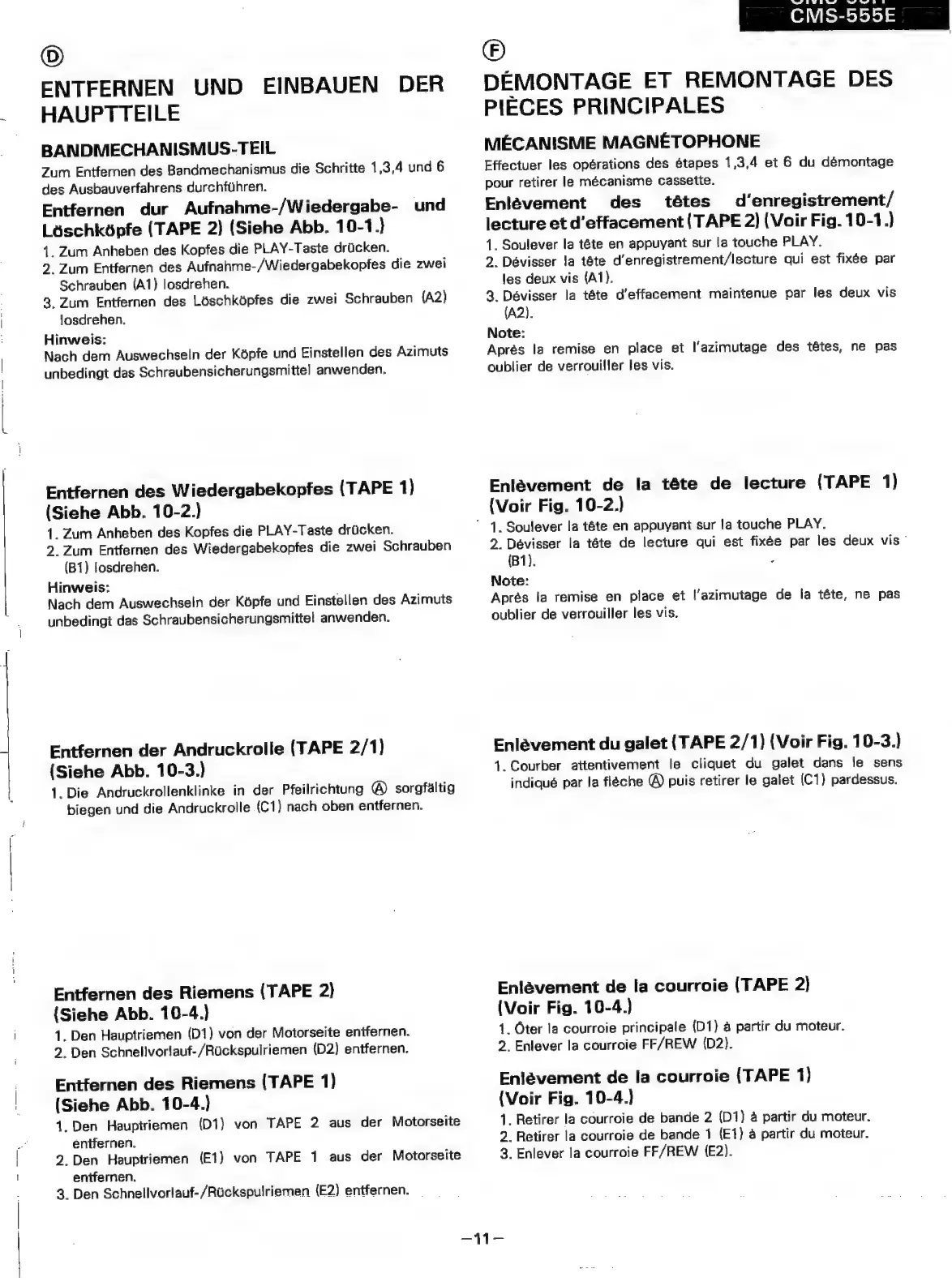

Sharp CMS-55H(GY)

Sr
©
ENTFERNEN
UND
EINBAUEN
DER
HAUPTTEILE
BANDMECHANISMUS.-TEIL
Zum
Entfernen
des
Bandmechanismus
die
Schritte
1,3,4
und
6
des
Ausbauverfahrens
durchfihren.
Entfernen
dur
Aufnahme-/Wiedergabe-
und
Loschképfe
(TAPE
2)
(Siehe
Abb.
10-1.}
1.
Zum
Anheben
des
Kopfes
die
PLAY-Taste
drucken.
2.
Zum
Entfernen
des
Aufnahme-/Wiedergabekopfes
die
zwei
Schrauben
(A1}
losdrehen.
3
Zum
Entfernen
des
Léschképfes
die
zwei
Schrauben
{A2)
josdrehen.
Hinweis:
Nach
dem
Auswechseln
der
Képfe
und
Einstellen
des
Azimuts
unbedingt
das
Schraubensicherungsmittel
anwenden.
Entfernen
des
Wiedergabekopfes
(TAPE
1)
(Siehe
Abb.
10-2.)
1.
Zum
Anheben
des
Kopfes
die
PLAY-Taste
dricken.
2.
Zum
Entfernen
des
Wiedergabekopfes
die
zwei
Schrauben
(B1)
losdrehen.
Hinweis:
Nach
dem
Auswechsein
der
Képfe
und
Einstellen
des
Azimuts
unbedingt
das
Schraubensicherungsmittel
anwenden.
Entfernen
der
Andruckrolle
(TAPE
2/1)
{Siehe
Abb.
10-3.)
1.
Die
Andruckrollenklinke
in
der
Pfeilrichtung
@
sorgfaltig
biegen
und
die
Andruckrolle
(C1)
nach
oben
entfernen.
Entfernen
des
Riemens
(TAPE
2}
{Siehe
Abb.
10-4.)
1.
Den
Hauptriemen
(D1)
von
der
Motorseite
entfernen.
2.
Den
Schnellvorlauf-/Rdckspulriemen
(D2)
entfernen.
Entfernen
des
Riemens
(TAPE
1)
(Siehe Abb. 10-4.)
1.
Den
Hauptriemen
(D1)
von
TAPE
2
aus
der
Motorseite
entfernen.
2.Den
Hauptriemen
(£1)
von
TAPE
1
aus
der
Motorseite
entfernen.
3. Den Schnellvorlauf-/Rickspulriemen {E2) entfernen.
eli tsesistel =
©
DEMONTAGE
ET
REMONTAGE
DES
PIECES
PRINCIPALES
MECANISME
MAGNETOPHONE
Effectuer
les
opérations
des
étapes
1,3,4
et
6
du
démontage
pour retirer le mécanisme cassette.
Enlévement
des
tétes
d‘enregistrement/
lecture
et
d’effacement
(TAPE
2)
(Voir
Fig.
10-1.)
1.
Soulever
la
téte
en
appuyant
sur
la
touche
PLAY.
2.
Dévisser
Ja
tate
d’enregistrement/lecture
qui
est
fixée
par
les
deux
vis
{Al}.
3.
Dévisser
la
téte
d’effacement
maintenue
par
les
deux
vis
(A2).
Note:
Aprés
la
remise
en
place
et
l’azimutage
des
tétes,
ne
pas
oublier de verrouiller les vis.
Enlevement
de
la
téte
de
lecture
{TAPE
1)
{Voir
Fig.
10-2.)
’
4.
Soulever
la
téte
en
appuyant
sur
la
touche
PLAY.
2.
Devisser
la
téte
de
lecture
qui
est
fixée
par
les
deux
vis”
{(B1).
Note:
Aprés
la
remise
en
place
et
l’azimutage
de
la
téte,
ne
pas
oublier de verrouiller les vis.
Enlévement
du
galet
{TAPE
2/1)
(Voir
Fig.
10-3.)
1.
Courber
attentivement
le
cliquet
du
galet
dans
le
sens
indiqué
par
la
fléche
@
puis
retirer
le
galet
(C1}
pardessus.
Enlévement
de
la
courroie
(TAPE
2)
(Voir
Fig.
10-4.)
1.
Oter
la
courroie
principale
(D1)
a
partir
du
moteur.
2.
Enlever
la
courroie
FF/REW
{D2}.
Eniévement
de
la
courroie
{TAPE
1)
(Voir
Fig.
10-4.)
1.
Retirer
la
courroie
de
bande
2
(D1)
a
partir
du
moteur.
2.
Retirer
la
courroie
de
bande
1
(E41)
a
partir
du
moteur.
3.
Enlever
la
courroie
FF/REW
(E2).
