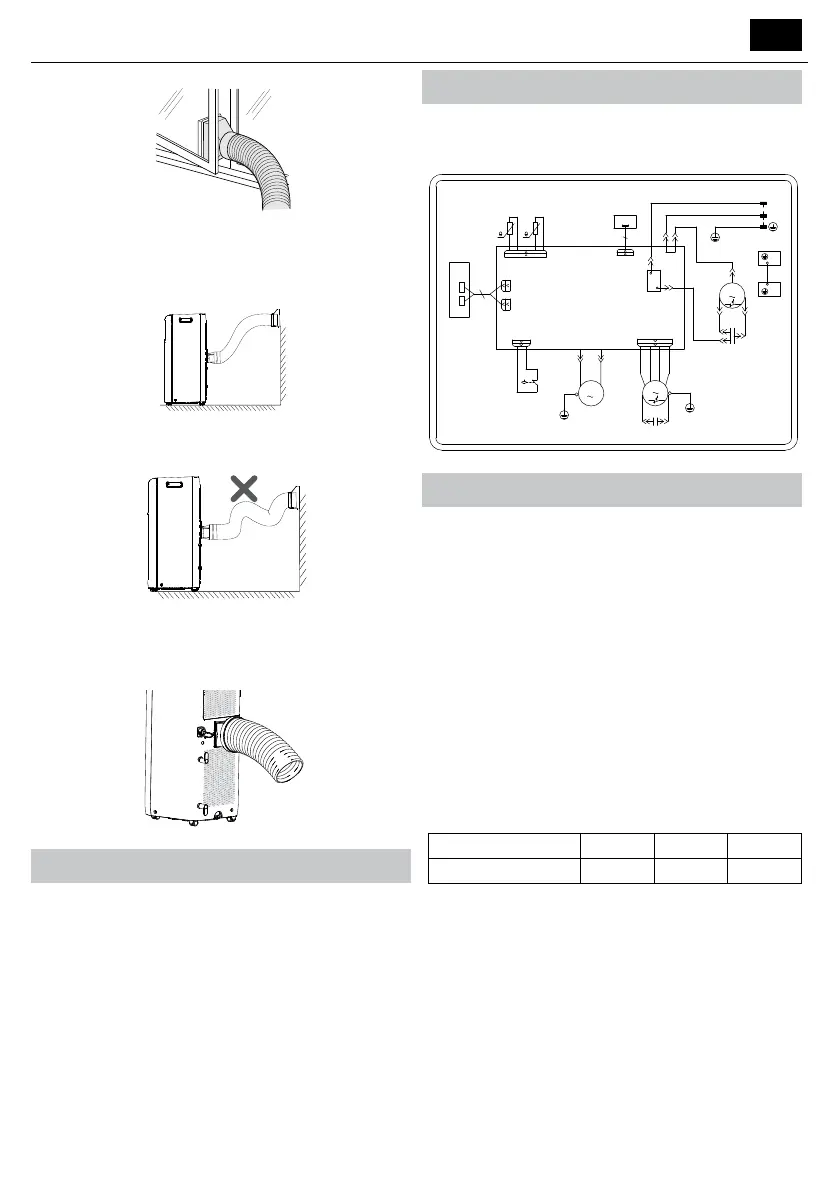

Nota sull'installazione del tubo di scarico del calore
Al ne di migliorare l'ecienza del rareddamento, il tubo di scarico del
calore dovrebbe essere il più corto possibile e diritto, senza curve, per
assicurare uno scarico senza ostacoli.
Si consiglia di installare il tubo di scarico secondo la gura di seguito.
Il tubo di scarico può essere installato in base ai requisiti dell'utente,
mentre la forma di installazione mostrata di seguito andrebbe evitata in
quanto potrebbe provocare uno scarico non uniforme.
• Se la lunghezza del tubo di scarico del calore è inferiore a 1 metro. Si
raccomanda di usarlo con la lunghezza minore.
• Al momento dell'installazione, il tubo di scarico del calore dovrebbe
essere più diritto possibile. Non allungare il tubo né connetterlo a un
altro tubo di scarico.
Test di funzionamento
• Connetti l'alimentazione e poi premi il pulsante ON/OFF sul
telecomando per avviare l'unità.
• Premi il pulsante modalità per selezionare la funzione auto,
rareddamento, asciugatura o ventola, e poi controlla se l'unità funziona
normalmente.
• Se la temperatura ambientale è inferiore a 16°C, l'unità non può
funzionare in modalità di rareddamento.
Schema elettrico
Lo schema elettrico è soggetto a cambiamenti senza preavviso. Consulta
quello sull'unità.
UL-C09EA-W
YEGN
PE
PE
ELECTRIC
BOX
CONDENSER
R(M)
REC
DISPLAY
BOARD
RECEIVER
BOARD
RT2RT1
SWITCH
WATER LEVEL
POWER
L
N
BU
N3
S
COMP
C
YE
C1
K1
L
COMP
AP1
N1
WATER1
DISP2
RD
FAN
RD
BU
RD
DISP2
DISP1
AP2
M1
BN
MOTOR
RD
C2
PE
AP3
PE
YEGN
DISP1
COMP.
MAIN BOARD
BU(WH)
YEGN(GN)
BN(BK)
WATER MOTOR
M2
PE
YEGN
CAP.
CAP.
FAN
SENSOR
T-SENSOR
ROOM TEMP.
SENSOR
TUBE TEMP.
HIGH-WP
RD
RD
SA
Manuale specialistico
Requisiti attitudinali per il personale di
manutenzione (le riparazioni devono essere
eseguite solo da specialisti).
1. Qualsiasi persona che è coinvolta nella manodopera o nell'apertura
di in un circuito refrigerante dovrebbe essere munita di un certicato
valido emesso da un'autorità divalutazione accreditata nelsettore,che
certichi la loro competenza nella gestione sicura dei refrigeranti in
conformità a una specica di valutazione riconosciuta nel settore.
2. L'assistenza deve essere eettuata soltanto come raccomandato
dal produttore dell'apparecchio. Manutenzione e riparazioni che
richiedano l'assistenza di altro personale specializzato saranno
eettuate sotto la supervisione della persona competente nell'uso di
refrigeratori inammabili.
Preparativi di sicurezza
La quantità massima di carica del refrigerante è mostrata nella seguente
tabella.
(Nota: consulta la targhetta per la quantità di carica di R290).
Area stanza (m ) 4 11 15
Carica massima (kg) <0,152 0,225 0,304
Prima di iniziare a lavoraresusistemi contenenti refrigeranti ambienti, sono
necessari controlli di sicurezza per garantire che il rischio di ignizione sia
ridotto al minimo.Per la riparazione del sistema di refrigerazione, prima
di eseguire interventi sul sistema è necessario attenersi alle seguenti
precauzioni.
Procedura di lavoro
I lavori devono essere eseguiti in una procedura controllata inmododa
ridurre al minimo il rischio di presenza di gas o vapori inammabili durante
l'esecuzione del lavoro.
Area di lavoro generale
Tutto il personale di manutenzione e altri che lavorano nell'area locale
devono essere istruiti sulla natura del lavoro svolto.Dovranno essere evitati
lavori in spazi ristretti.L'area attorno allospazio dilavorodeve essere
isolata.Garantire che le condizioni all'internodell'area siano staterese
sicure dal controllo del materiale inammabile.
