PT

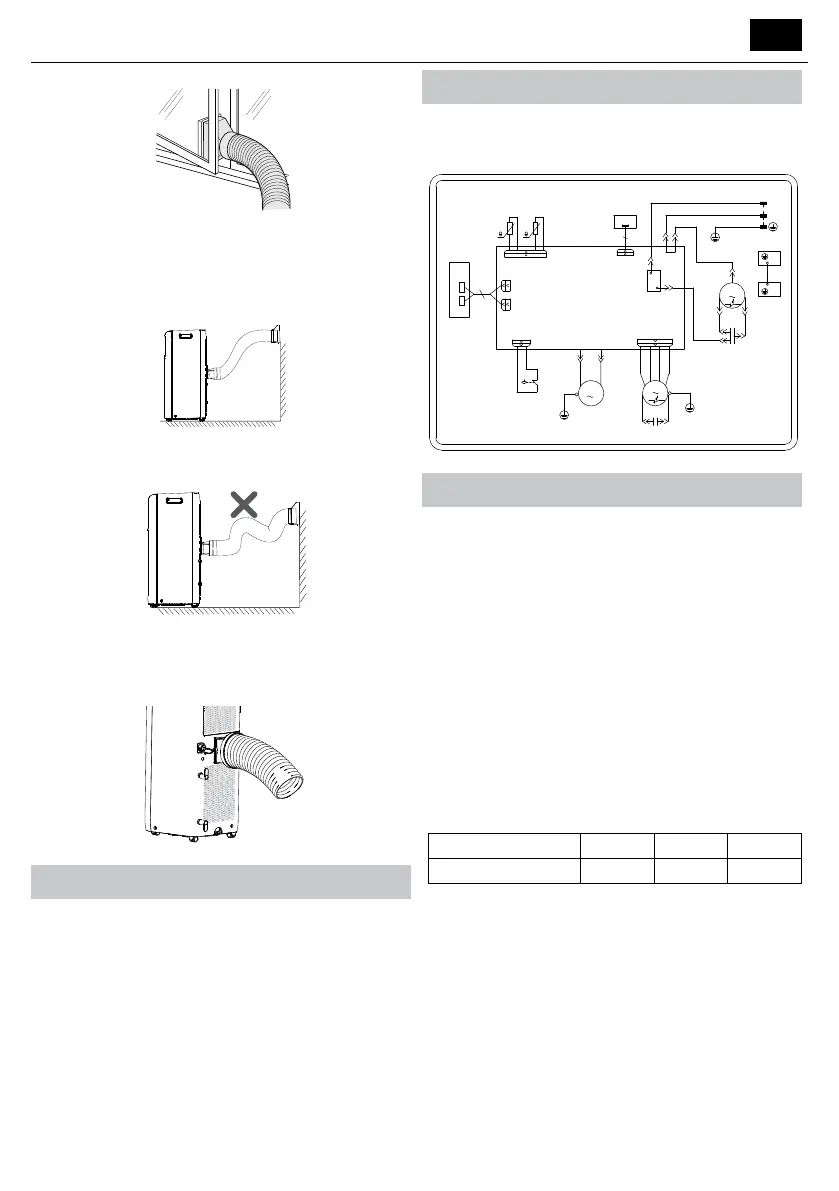

Nota sobre a instalação do tubo de descarga de calor.
Para melhorar a ecácia de arrefecimento, o tubo de descarga de calor
deve ser o mais curto possível e plano, sem curvas, para garantir uma
descarga de calor suave.
Sugere-se que o tubo de descarga seja instalado de acordo com a gura
em baixo.
O tubo de descarga pode ser instalado com base nos requisitos do
utilizador, enquanto que deve evitar-se a forma de instalar apresentada em
baixo, pois pode provocar uma exaustão não uniforme.
• Se o comprimento do tubo de descarga de calor é inferior a 1 metro.
Recomenda-se a utilização de um comprimento mais curto.
• Quando instalar, o tubo de descarga de calor deve estar o mais plano
possível. Não alongue o tubo nem o ligue a outro tubo de descarga de
calor.
Operação de teste
• Ligue a corrente e carregue no botão ON/OFF do telecomando para
iniciar a unidade.
• Carregue no botão de modo para selecionar a função automática, de
arrefecimento, seca ou da ventoinha e depois verique se a unidade
funciona normalmente.
• Se a temperatura ambiente for inferior a 16°C , a unidade não poderá
funcionar no modo de arrefecimento.
Diagrama de ligação elétrica
O diagrama com o esquema elétrico encontra-se sujeito a alteração sem
aviso prévio. Por favor, veja o da unidade.
UL-C09EA-W
YEGN
PE
PE
ELECTRIC
BOX
CONDENSER
R(M)
REC
DISPLAY
BOARD
RECEIVER
BOARD
RT2RT1
SWITCH
WATER LEVEL
POWER
L
N
BU
N3
S
COMP
C
YE
C1
K1
L
COMP
AP1
N1
WATER1
DISP2
RD
FAN
RD
BU
RD
DISP2
DISP1
AP2
M1
BN
MOTOR
RD
C2
PE
AP3
PE
YEGN
DISP1
COMP.
MAIN BOARD
BU(WH)
YEGN(GN)
BN(BK)
WATER MOTOR
M2
PE
YEGN
CAP.
CAP.
FAN
SENSOR
T-SENSOR
ROOM TEMP.
SENSOR
TUBE TEMP.
HIGH-WP
RD
RD
SA
Manual do especialista
Requisito de aptidão para pessoal de manutenção
(as reparações apenas devem ser feitas por especia-
listas).
1. Qualquer pessoa implicada no trabalho ou em mexer num circuito re-
frigerante deve possuir um certicado válido atual de uma autoridade
certicadora reconhecida na indústria que autoriza a sua competência
para lidar com refrigerantes de forma segura, de acordo com uma
especicação de avaliação reconhecida na indústria.
2. A assistência técnica deve ser efetuada apenas como recomendado
pelo produtor do equipamento. A manutenção e reparação que
exijam a assistência de outro pessoal qualicado devem ser efetuadas
sob a supervisão de uma pessoa competente a usar refrigerantes
inamáveis.
Trabalho de preparação de segurança
A quantidade máxima de carga de refrigerante encontra-se apresentada
na seguinte tabela.
(Nota: Veja na placa de classicação a quantidade de carga de R290).
Área da divisão (m) 4 11 15
Carga máxima (kg) <0,152 0,225 0,304
Antes de começar a trabalhar em sistemas com refrigerante inamável,
é necessário fazer vericações de segurança para garantir que o risco de
ignição é minimizado. Para reparar o sistema de refrigeração, deve estar-se
em conformidade com as seguintes precauções antes de efetuar trabalhos
no sistema.
Procedimento de trabalho
O trabalho deve ser efetuado sob um procedimento controlado, de modo
a minimizar o risco de presença de gás inamável ou de vapor enquanto o
trabalho estiver a ser efetuado.
Área geral de trabalho
Todo o pessoal de manutenção e outros que trabalharem no local devem
ter recebido instruções sobre a natureza do trabalho a ser desempenhado.
Deve evitar-se o trabalho em espaços connados. A zona à volta da zona
de trabalho deve ser fechada. Certique-se de que as condições dentro da
área são seguras controlando os materiais inamáveis.
