Si le câble de l’alimentation est endommagé, il devra être remplacé par le revendeur ou par le service
après-vente ou dans tous les cas par une personne tout aussi qualifiée, de manière à prévenir tout risque
(personnel technique spécialisé).
2.4 Contacts et adresses utiles.
Renseignements au:
•
Shott International srl +39 049 9401150.
•
www.shott.it.
3 Présentation de l’appareil.
3.1 Emploi de l’appareil.
Le produit que vous avez acheté est une
pompe centrifuge pour piscine destinée à
la manutention d’eau douce et salée.

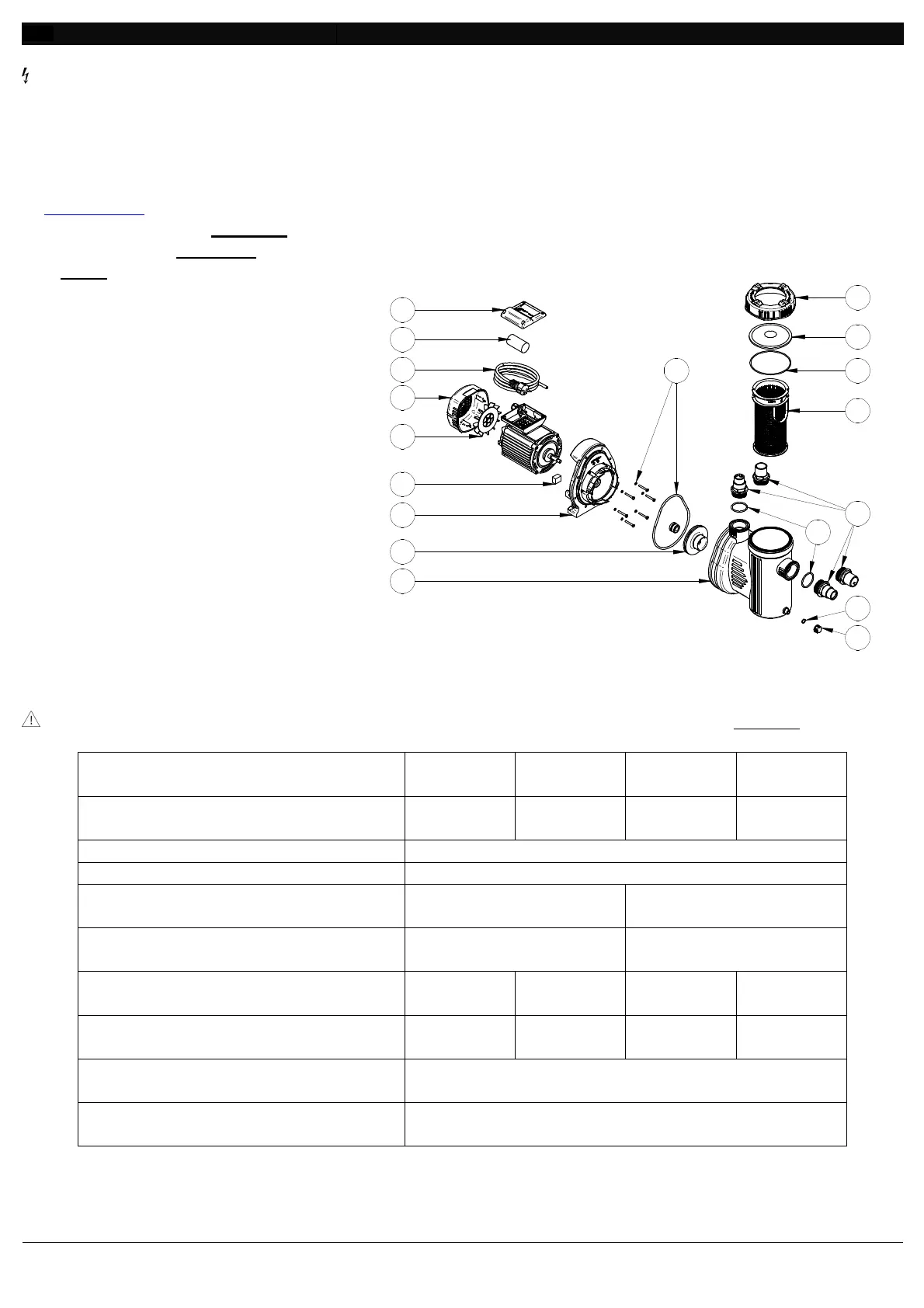

3.2 Composition.
1. Douille tétine
2. O-ring
3. Bouchon de décharge
4. Panier.
5. Couvercle
6. Contre-écrou
7. Préfiltre
8. Turbine
9. Caoutchouc
10. Bride
11. Ventilateur
12. Carter
13. Câble d’alimentation
14. Condensateur
15. Couvercle
4 Données et caractéristiques
techniques.
Les composants hydrauliques utilisés pour réaliser l’installation dans laquelle l’appareil sera utilisé
altèrent les performances (hauteur de refoulement et débit) de ce dernier.
WP14000-T
WP16000-T
WP19000-T
WP21000-T
Puissance
[kW]/[hp
0.370/0.496
0.450/0.603
0.550/0.738
0.750/1.006
Tension d’alimentation 220-240[V]~50[Hz]
Degré de protection à l’entrée de l’eau
IPX5
Aspiration
[mm]
Ø 32 – Ø 38 Ø 38
Refoulement
[mm]
Ø 32 – Ø 38 Ø 38
Débit max
[m
3
/h]/[gpm]
9.00/1980 10.98/2415
13.98/3075
16.98/3735
Hauteur d’élévation max
[m]/[ft]
10.00/32.80
10.80/35.43
12.00/39.37
13.00/42.65
Température max de l’eau
35 [°C]
95 [°F]
Température minimum de l’eau
4 [°C]
39 [°F]
Tab. 13
Fig. 114
1
2
22
3
2
4
5
6
7
8
9
10
11
12
13
14
15
