CARACTÉRISTIQUES
*Pour une fréquence de 1 kHz
Courbe de réponse
26 Hz à 90 kHz (–3 dB)
Distorsion harmonique totale*
0,18 % pour R
L
= 18 Ω
0,08 % pour R
L
= 63 Ω
Séparation*
40 dB (minimum)
Rapport signal–bruit*
85 dB (minimum)
Niveau de sortie*
+4,5 dBu (niveau maximum, 1% DHT, R
L
= 18 Ω)
Impédance de charge minimum*
16 Ω
Autonomie de la pile (avec écouteurs SCL3)
10 à 12 heures (suivant le volume)
Niveau d’entrée maximum
+22 dBu, atténuateur activé
+7 dBu, atténuateur désactivé
Impédance d’entrée
44 K
Ω, atténuateur activé
77 K
Ω, atténuateur désactivé
Connecteurs
Sortie : 3,5 mm, stéréo (pointe = G+, anneau = D+,
corps = masse)
Entrée : 5 broches (broche 1 indiquée par un point rouge),
protection contre l’alimentation fantôme).
Bretelle XLR double au connecteur des 5 broches (four-
nie)

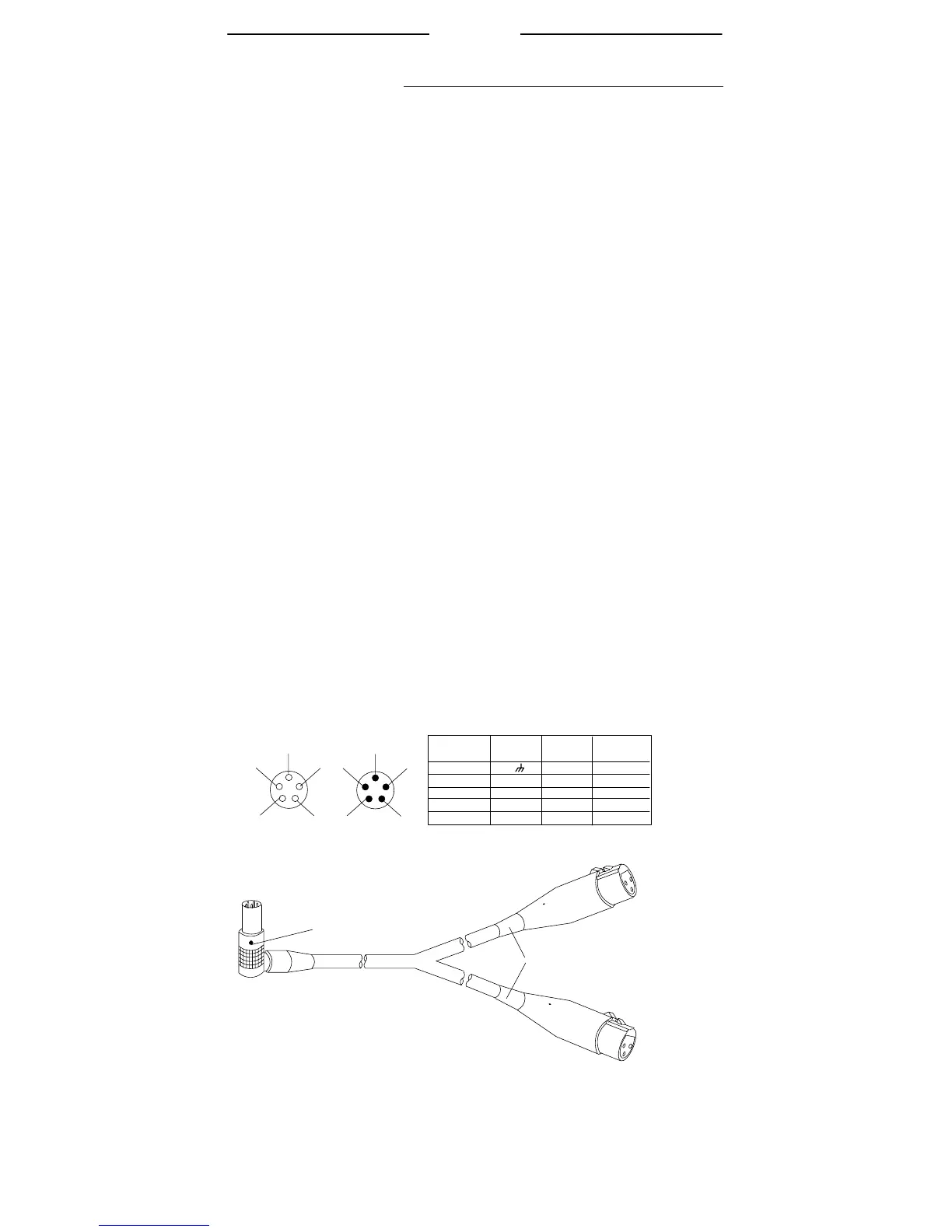

LE POINT ROUGE DU CONNECTEUR
DES 5 BROCHES INDIQUE LA
BROCHE 1
L XLR
1
2
—
3
—
R XLR
1
—
3
—
2
5
BROCHES
1
2
3
4
5
SIGNAL
+
–
–
+
1
2
34
5
1
2
34
5
CONNECTEUR
DES 5 BROCHES
DE BLOC
D’ALIM.
(FEMELLE)
CONNECTEURS
XLR MARQUÉS :
L = GAUCHE,
R = DROIT
AFFECTATION DES BROCHES
CONNECTEUR
DES 5
BROCHES DE
CÂBLE (MÂLE)
Dimensions
111 mm x 64,5 mm x 31,9 mm
Poids net
209,8 g
