INSTALLAZIONE
Le uscite di controllo (AUX) del mixer vengono collegate al
P6HW per mezzo del cavo a Y dual–XLR–connettore 5–pin. Quindi
gli auricolari vengono collegati al connettore di uscita del P6HW. A
partire da questa impostazione di base esistono numerose possibi-
lità di configurazione del controllo.
NOTA: per un funzionamento appropriato il punto ROSSO
sull’estremità del cavo a Y dal lato del connettore 5–pin deve essere
rivolto verso il fronte del modulo portatile. Se il collegamento è ese-
guito esattamente il punto ROSSO risulterà dalla parte opposta ri-
spetto a chi indossa il modulo portatile.
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ
Ñ

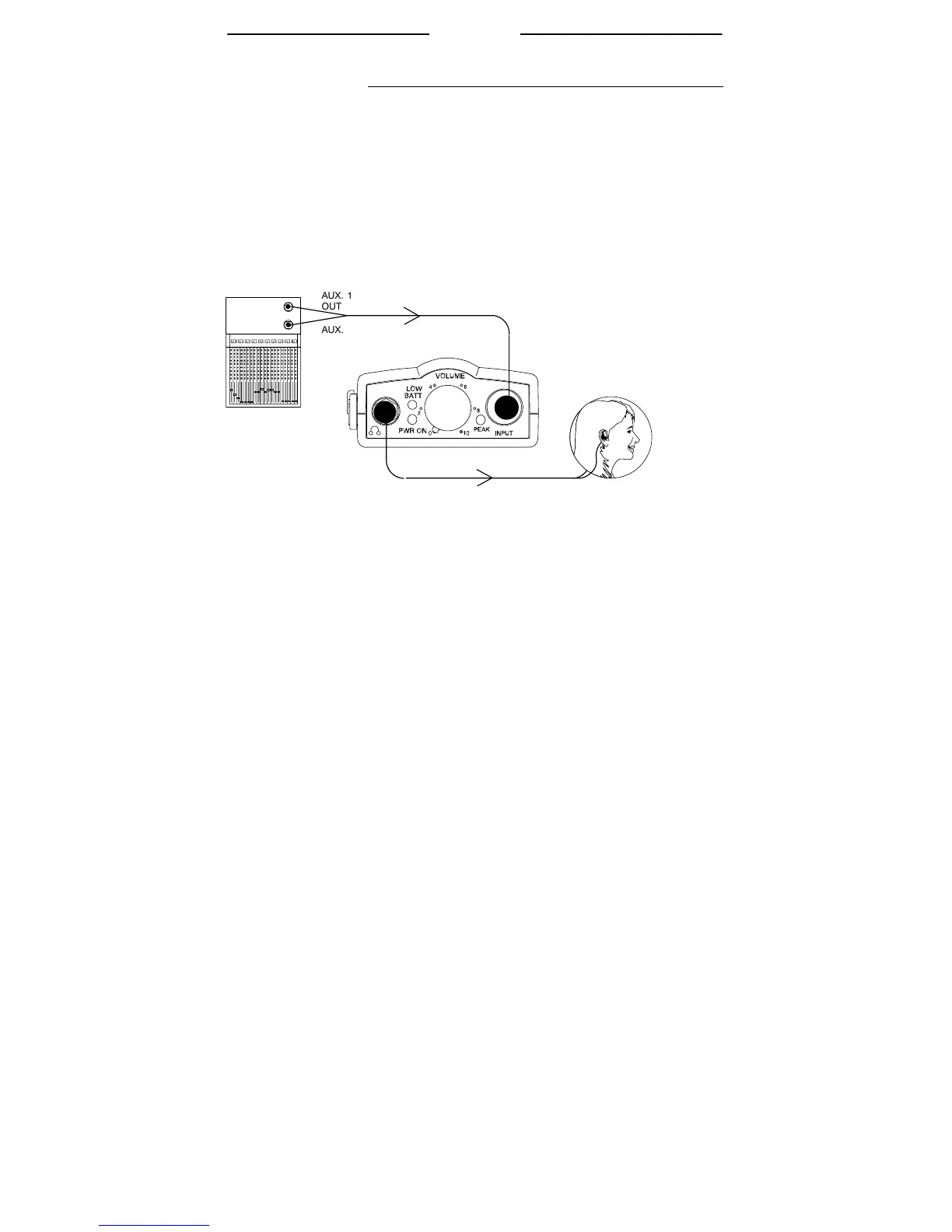

AUX. 1
OUT
AUX. 2
OUT
MIXER
USCITA
(3,5 mm)
AURICOLARI
INGRESSO
(LEMO)
CAVO ADATTATORE DOPPIO A
Y XLR/XLR – LEMO
Controllo Stereo
Il P6HW verrà generalmente usato per il controllo stereo. Nel
controllo stereo il P6HW riceve un segnale dal monitor sinistro e da
quello destro che trasferisce agli auricolari sotto forma di segnale
stereo.
1. Collegare l’estremità connettore 5–pin del cavo a Y al connettore
di INGRESSO del P6HW. Ricordare che il punto ROSSO sul
connettore deve essere rivolto verso l’esterno.
2. Collegare l’estremità XLR del cavo a Y contrassegnata con R
all’uscita del monitor di destra.
3. Collegare l’estremità XLR del cavo a Y contrassegnata con L
all’uscita del monitor di sinistra.
4. Portare l’interruttore DIP 2 su STEREO.
5. Procedere con le operazioni di messa in funzione (vedere Messa
in funzione).
