COMPONENTI PRINCIPALI
La macchina è composta da:
N. 2 bancali
N. 8 gambe regolabili
N. 1 unità nastrante
N. 2 motorizzazioni laterali
N. 3 motori elettrici
N. 1 tasto STOP EMERGENZA
N. 1 protezione antinfortunistica
N. 1 pannello comandi
N. 13 cilindri pneumatici
Per le caratteristiche tecniche dei
componenti elettrici, vedere la sezione
15-ALLEGATI
MISURA DEL LIVELLO DI RUMORE
Pressione acustica rilevata ad una distanza
di 1 metro dalla macchina con nastro
adesivo inserito: 78 dB. Pressione acustica ad
una altezza di 1,6 metri dalla macchina con
nastro adesivo inserito: 78 dB.
Rilevazioni effettuate con uno strumento tipo
SPYRI-MINOPHON
4-PRELIMINARY INFORMATION ON THE MACHINE - INFORMAZIONI PRELIMINARI SULLA MACCHINA
F144/4-SX 24 A0398
4.8 MAIN COMPONENTS
The machine is composed of:
N. 2 frames
N. 8 adjustable legs
N. 1 taping unit
N. 2 side drive belts assembly
N. 3 electric motors
N. 1 emergency stop button
N. 1 anti-accident protection
N. 1 control panel
N. 13 pneumatic cylinders
For the technical features of the
electric parts refer to section
15-ENCLOSURES

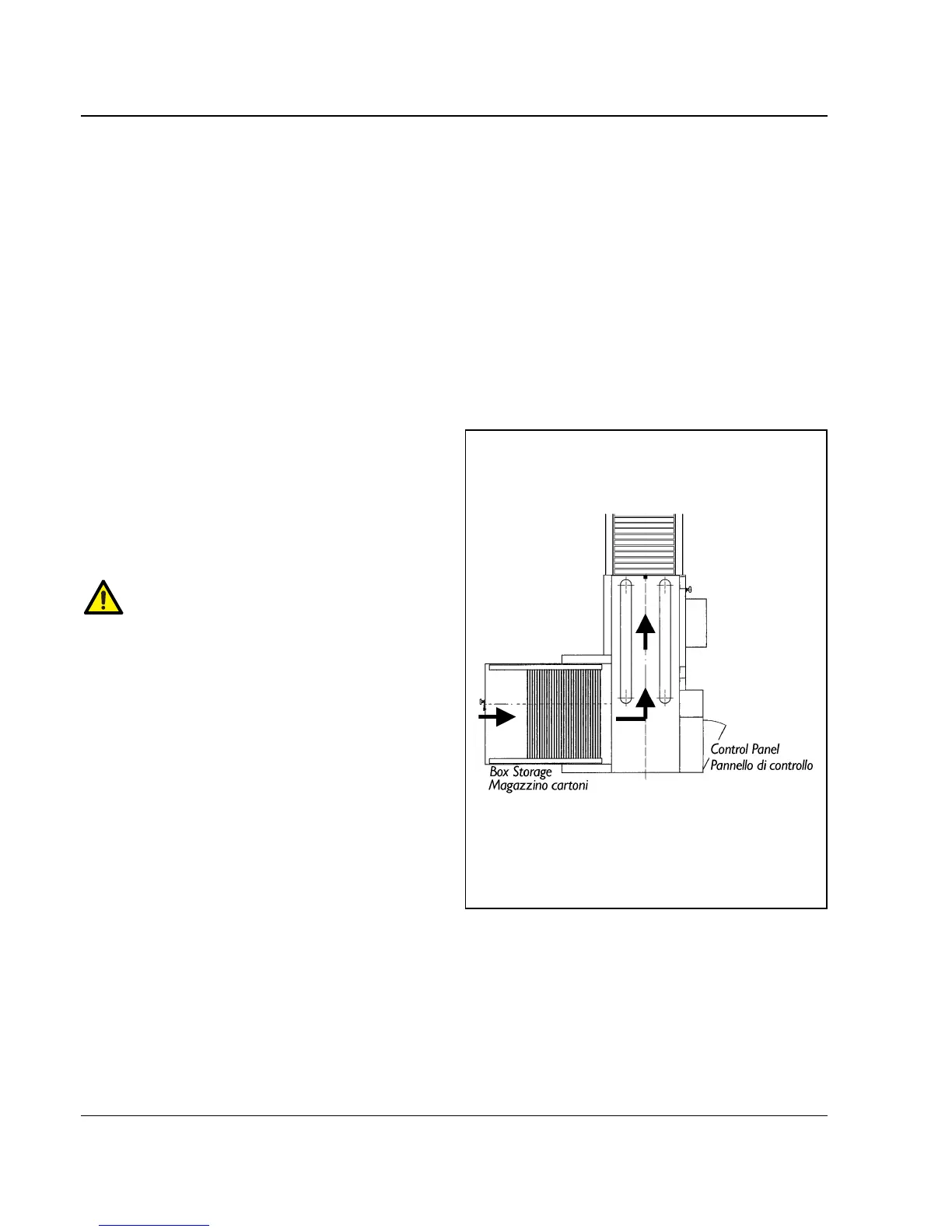

4.9 OPERATIVE FLOW
The operator, after having filled the
box storage with boxes and adjusted
the machine, presses the Start Cycle
button.
The machine automatically picks up a
box from the box storage and pushes it
through the driving belts where it is
taped and expelled on idle or motor-
driven rollers at the exit.
FLUSSO OPERATIVO
L’operatore, dopo aver riempito di
scatole il magazzino cartoni e regolato
la macchina, preme il pulsante Start
Ciclo.
La macchina preleva
automaticamente un cartone dal
magazzino, lo forma e lo spinge
attraverso le cinghie di trascinamento
dove vieno nastrato ed espulso su di
una rulliera folle o motorizzata in
uscita.
4.10 MACHINE NOISE MEASUREMENT
Acoustic pressure at 1 meter distance
from the machine with the tape roll
inserted: 78 dB. Acoustic pressure at a
height of 1,6 meter above the machine
with the tape roll inserted: 78 dB.
The measurement has been
performed by a SPYRI-MINOPHON
phonometer.
