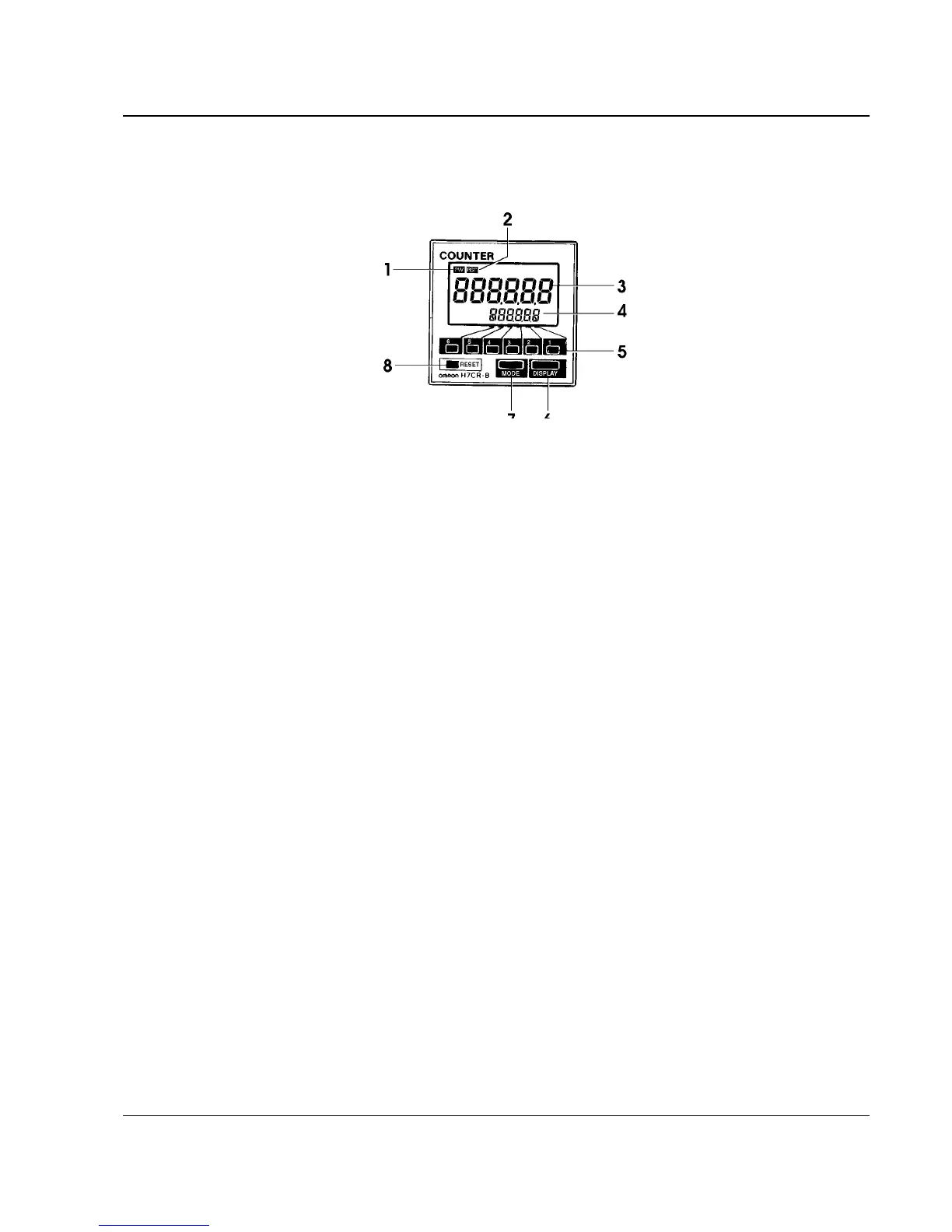

9.14 BOX-COUNTER
Lamps
1 Power supply lamp
2 Keys inhibition lamp
3 Current value. Types height: 8 mm (non
significant zeroes are eliminated)
4 Set value. Types height: 4 mm (it indicates
the values during the setting phases)
Operational keys
5 Setting keys (1....6)
(each key changes the value of the
corresponding digit. Key 6 of models H7CR-
C-SC can be used to change the set value
from positive to negative). Activated
during the setting phases.
6 Display key
(It switches on the display of the set value).
For the two presettings models, it switches
between the first and second
preselection).
7 Mode key
(It switches from RUN to SET mode).
It changes the mode functions.
8 Reset key
(it resets the current value and the
outputs).
CONTA-SCATOLE
Spie
1 Spia alimentazione
2 Spia inibizione tasti
3 Valore attuale. Altezza caratteri: 8 mm (gli zeri
non significativi sono soppressi)
4 Valore impostato. Altezza caratteri 4 mm
(indica i valori durante le fasi di impostazione)
Tasti operativi
5 Tasti di impostazione (1 ....6)
(ogni tasto varia il valore della cifra
corrispondente. Il tasto 6 dei modelli H7CR-C, -
SC può essere utilizzato per cambiare il valore
impostato da positivo a negativo). Attivi
durante le fasi di impostazione.
6 Tasto visualizzazione
(commuta sul display del valore impostato. Per
i modelli a due preselezioni, commuta tra la
prima e la seconda preselezione).
7 Tasto di modo
(commuta da RUN a modo SET).
Cambia le funzioni nel modo
8 Tasto di riassetto
(riassetta il valore attuale e le uscite)
9-CONTROLS IN BRIEF 9-COMANDI IN BREVE
