SIC CFR Series - Page 32

Manuale di Installazione e Manutenzione Recuperatori di Calore - Heat Recovery Units Installation, use and maintenance manual
pag. 32

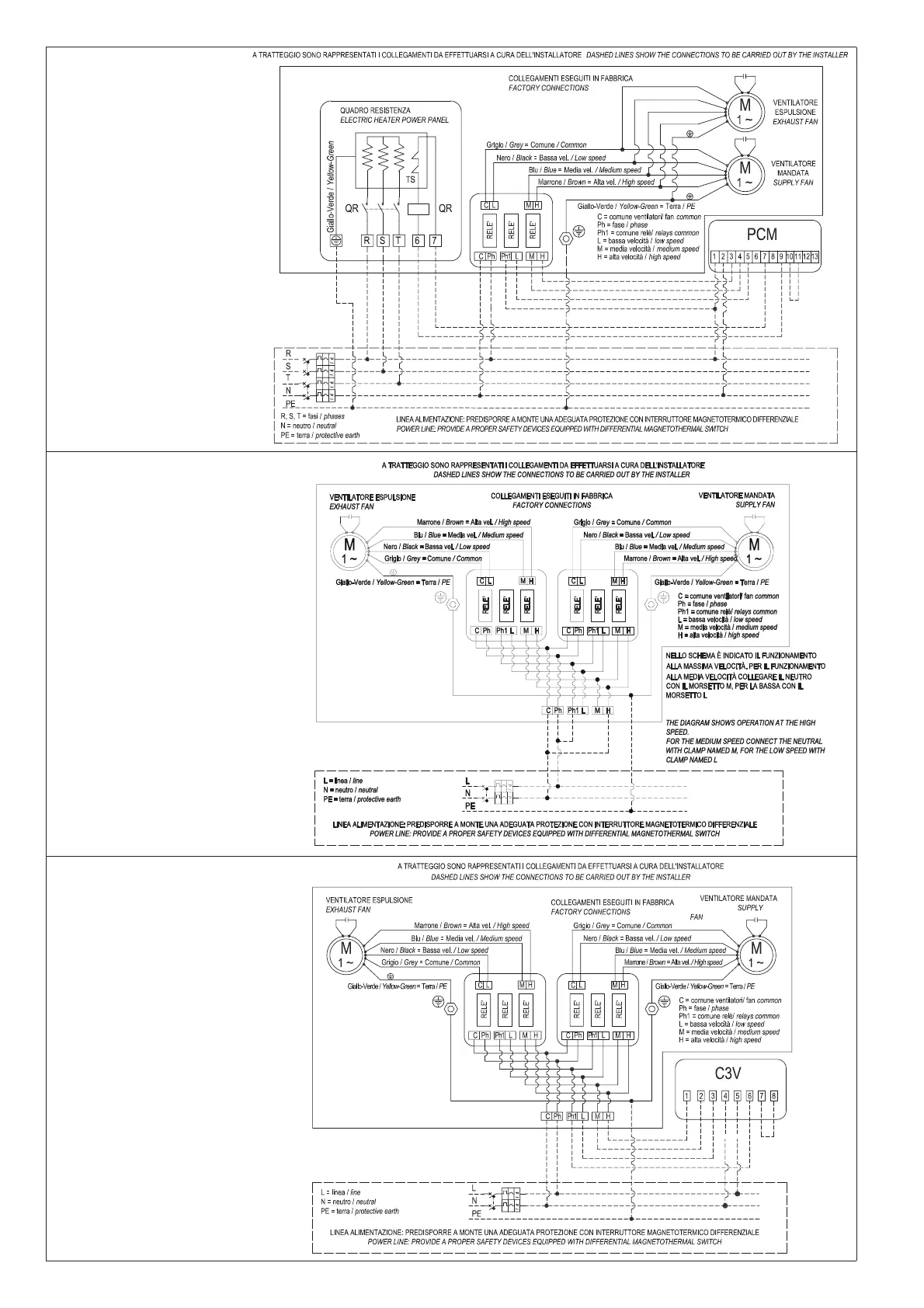

SCHEMA ELETTRICO
CFR / CFR-PHE 110 – 175 – 220
con RESISTENZA ELETTRICA BER
e PANNELLO DI CONTROLLO PCM
WIRING DIAGRAM
CFR / CFR-PHE 110 – 175 – 220
with BER HEATING SECTION
and PCM CONTROL PANEL
SCHEMA ELETTRICO
CFR / CFR-PHE 255 – 320
DIRETTO
WIRING DIAGRAM
CFR / CFR-PHE 255 - 320
DIRECT
SCHEMA ELETTRICO
CFR / CFR-PHE 255 – 320
con SELETTORE DI VELOCITÀ C3V
WIRING DIAGRAM
CFR / CFR-PHE 255 - 320
with C3V SPEED CONTROLLER
